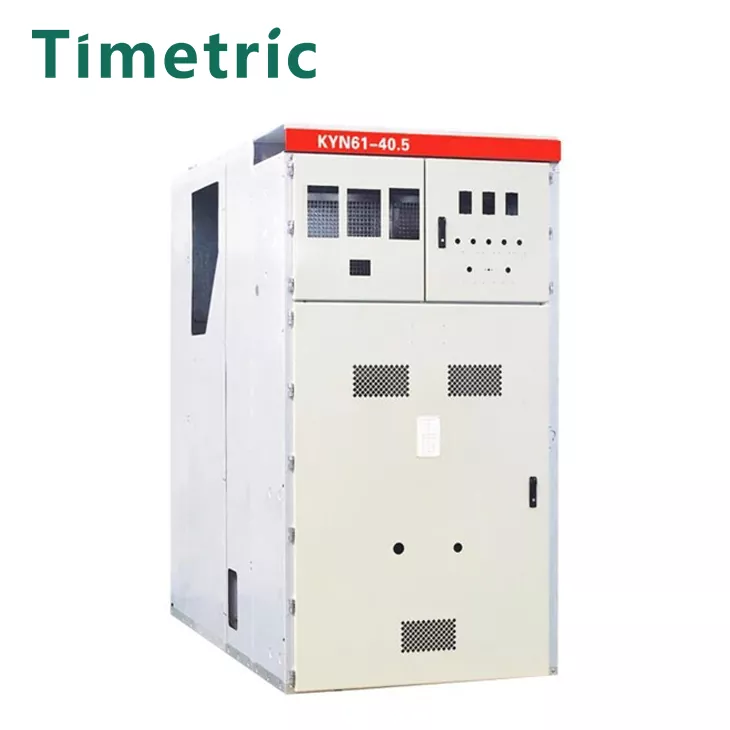

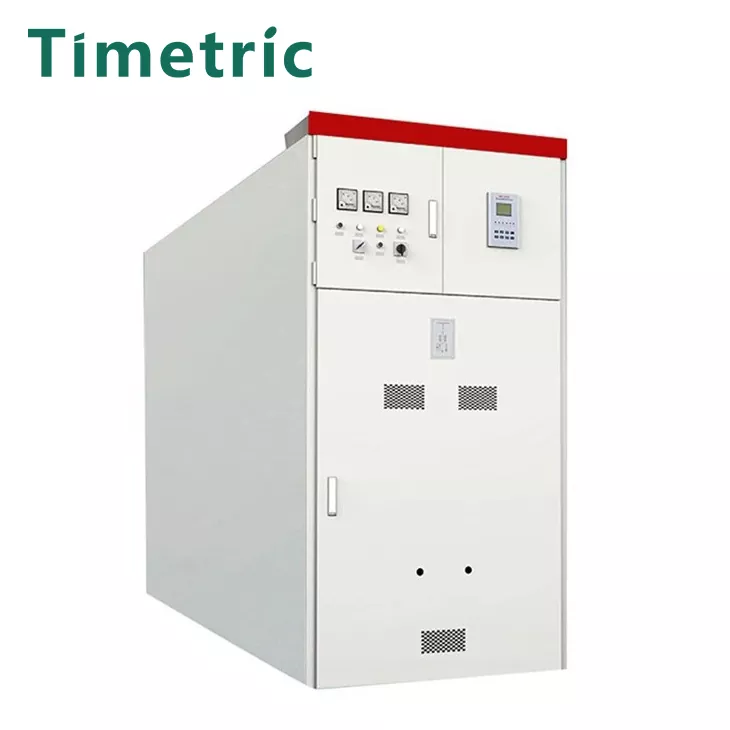

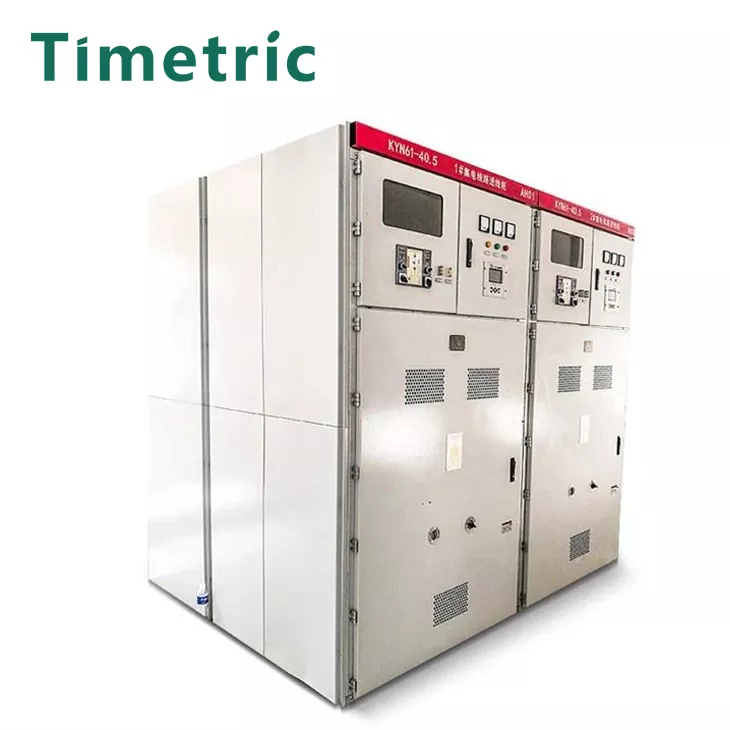

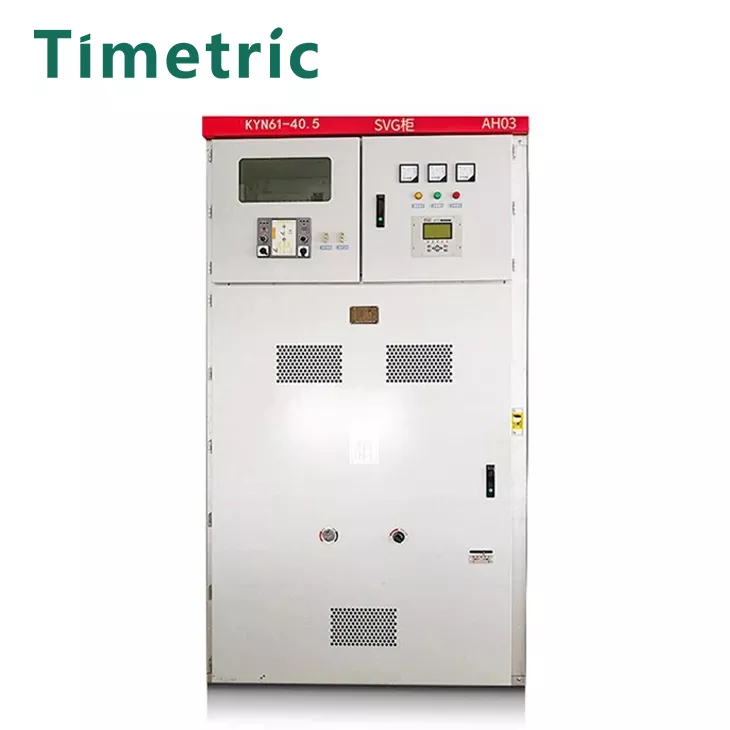

33kV MV HV ปานกลางสวิตช์ไฟฟ้าไฟฟ้าสูง

Timetric Electric 33kV MV HV ปานกลางแรงดันไฟฟ้าสูงสวิตช์ไฟฟ้าสวิตช์เกราะ AC โลหะที่ถอดออกได้สวิตช์ปิด (ต่อไปนี้เรียกว่าสวิตช์เกียร์) เป็น AC 50Hz สามเฟสแรงดันไฟฟ้า 30kV ~ 40.5kV มันถูกใช้สำหรับการรับและกระจายพลังงานไฟฟ้าในโรงไฟฟ้าสถานีย่อยและองค์กรอุตสาหกรรมและเหมืองแร่และเล่นหน้าที่ของการควบคุมปกป้องและตรวจจับวงจร นอกจากนี้ยังสามารถใช้ในสถานที่ที่มีการดำเนินงานบ่อยครั้ง ลักษณะของมันรวมถึงโครงสร้างการประกอบโมดูลาร์โลหะทั้งหมดทำจากแผ่นอลูมิเนียมต่อต้านการกัดกร่อนนำเข้า, ความแม่นยำสูง, น้ำหนักเบาและความแข็งแรงที่ดี; ความสามารถในการปรับตัวได้กว้างการสลับกันไม่ได้และรถเข็นมีตำแหน่งการทำงานและตำแหน่งการทดสอบซึ่งปลอดภัยและเชื่อถือได้ ห้องเคเบิลมีสวิตช์สายดินอุปกรณ์ป้องกันแรงดันไฟฟ้าเกิน ฯลฯ ซึ่งตรงตามข้อกำหนด "การป้องกันห้าครั้ง" และมีช่องทางบรรเทาความดันเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัย

1. โครงสร้างการประกอบโมดูลาร์โลหะทั้งหมดตัวถังทำจากแผ่นอลูมิเนียม-สังกะสีนำเข้าที่มีความต้านทานการกัดกร่อนที่แข็งแกร่งไม่จำเป็นต้องใช้การรักษาพื้นผิวมันถูกประมวลผลโดยอุปกรณ์ที่มีความแม่นยำสูงของ CNC และใช้เทคโนโลยีการพับหลายขั้นสูง การเชื่อมต่อเชื่อมต่อกับน็อตหมุดย้ำและสลักเกลียวที่มีความแข็งแรงสูงซึ่งมีความแม่นยำสูงน้ำหนักเบาและความแข็งแรงที่ดี

2. การปรับตัวที่กว้างและการเปลี่ยนกันที่แข็งแกร่ง รถเข็นมีตำแหน่งการทำงานและตำแหน่งทดสอบและแต่ละตำแหน่งมีอุปกรณ์วางตำแหน่งและอุปกรณ์แสดงผลซึ่งปลอดภัยและเชื่อถือได้

3. ห้องเคเบิลมีสวิตช์สายดินอุปกรณ์ป้องกันแรงดันไฟฟ้าเกิน ฯลฯ มันตรงตามข้อกำหนด "การป้องกันห้าครั้ง" อย่างเต็มที่ ห้องพักแต่ละห้องมีช่องทางบรรเทาความดันเพื่อความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงาน

พารามิเตอร์หลักทางเทคนิค

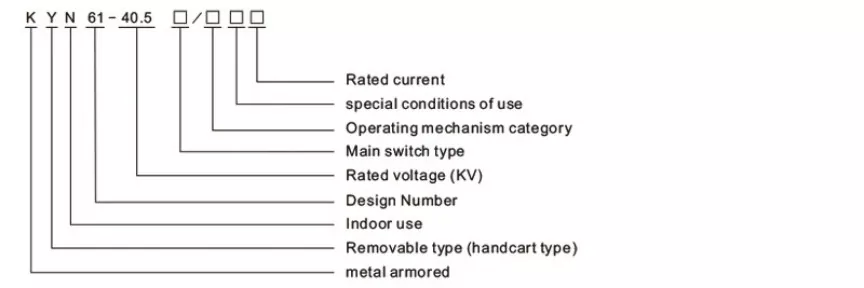

คำอธิบายรุ่น

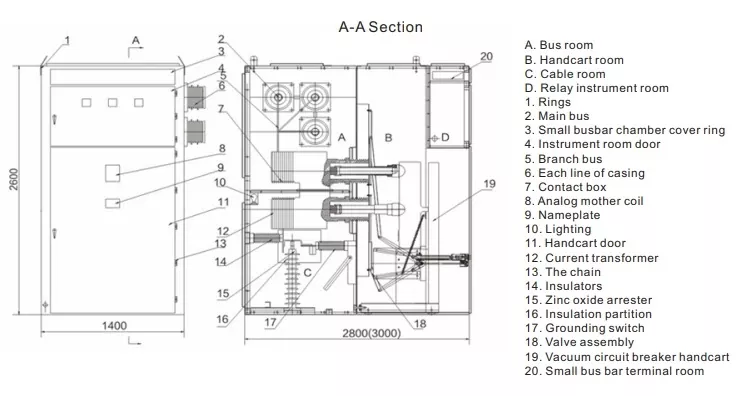

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

Timetric Electric 33kV MV HV ปานกลางแรงดันไฟฟ้าสูงสภาพแวดล้อมการใช้สวิตช์ไฟฟ้า

1. ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบ: +40 ℃ขีด จำกัด ล่าง: -10 ℃อุณหภูมิเฉลี่ยต่อวันไม่เกิน 35 ℃;

2. ระดับความสูงไม่เกิน 1,000 เมตร

3. ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95%และค่าเฉลี่ยรายเดือนไม่เกิน 90%

4. ความเข้มของแผ่นดินไหวไม่เกิน 8 ระดับ

5. ความดันไอน้ำเฉลี่ยต่อวันไม่เกิน 2.2kpa และค่าเฉลี่ยรายเดือนไม่เกิน 1.8kpa;

6. ไม่มีไฟ, อันตรายจากการระเบิด, มลพิษร้ายแรง, การกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

7. สภาพการทำงานพิเศษเมื่อใช้ภายใต้สภาพแวดล้อมปกติเกินกว่าเงื่อนไขที่กำหนดจะต้องเจรจาโดยผู้ใช้และผู้ผลิต

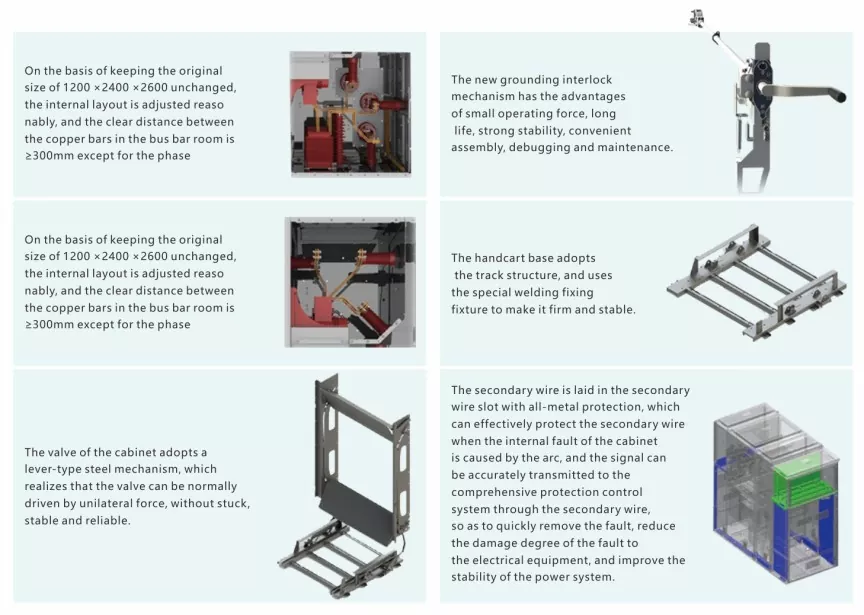

ข้อดีและคุณสมบัติของสวิตช์เจอร์

33kV MV HV ปานกลางสวิตช์ไฟฟ้าไฟฟ้าแรงสูงรวมถึงด้านต่อไปนี้:

1. ชุดเกราะโลหะโครงสร้างประกอบหลายรูปแบบรวมกัน
2. ตู้ทำจากแผ่นอลูมิเนียม-สังกะสีแปรรูปโดยอุปกรณ์ CNC และอุปกรณ์ตัดเลเซอร์โดยใช้เทคโนโลยีการพับหลายขั้นสูงเชื่อมต่อกับน็อตหมุดย้ำและสลักเกลียวที่มีความแข็งแรงสูงมีความแม่นยำสูงความต้านทานการกัดกร่อนน้ำหนักเบาความแข็งแรงสูง
3. สามารถติดตั้งเบรกเกอร์สูญญากาศที่หลากหลายและเบรกเกอร์วงจร SF6 ที่มีการปฏิบัติจริงความน่าเชื่อถือสูงและปลอดการบำรุงรักษาตลอดทั้งปี
4. รถเข็นมีสามตำแหน่ง: การทำงานการทดสอบและการตัดการเชื่อมต่อ แต่ละตำแหน่งมีอุปกรณ์วางตำแหน่งและจอแสดงผลซึ่งปลอดภัยและเชื่อถือได้
5. รถเข็นทุกประเภทได้รับการกำหนดค่าในลักษณะแบบแยกส่วนเพื่อให้แน่ใจว่ารถเข็นแบบเดียวกันสามารถเปลี่ยนได้อย่างอิสระ
6. การเชื่อมต่อระหว่างสวิตช์หลัก, รถเข็นและสวิตช์ประตูตู้นำการล็อคเชิงกลบังคับให้ตรงกับฟังก์ชั่น "ห้าการป้องกัน"
7. การดำเนินการทั้งหมดสามารถทำได้โดยปิดประตูตู้
8. ห้องเคเบิลมีพื้นที่เพียงพอและสามารถเชื่อมต่อสายเคเบิลหลายสาย
9. สวิตช์สายดินที่รวดเร็วใช้สำหรับการต่อสายดินและวงจรลัดวงจร
10. ระดับการป้องกันเชลล์คือ IP3X และระดับการป้องกันคือ IP2X เมื่อประตูห้องรถเข็นเปิดอยู่
11. ห้องแรงดันสูงแต่ละห้องมีช่องทางบรรเทาแรงดันอิสระเพื่อความปลอดภัยส่วนบุคคล
12. ปฏิบัติตาม GB3906, IEC298 และมาตรฐานอื่น ๆ

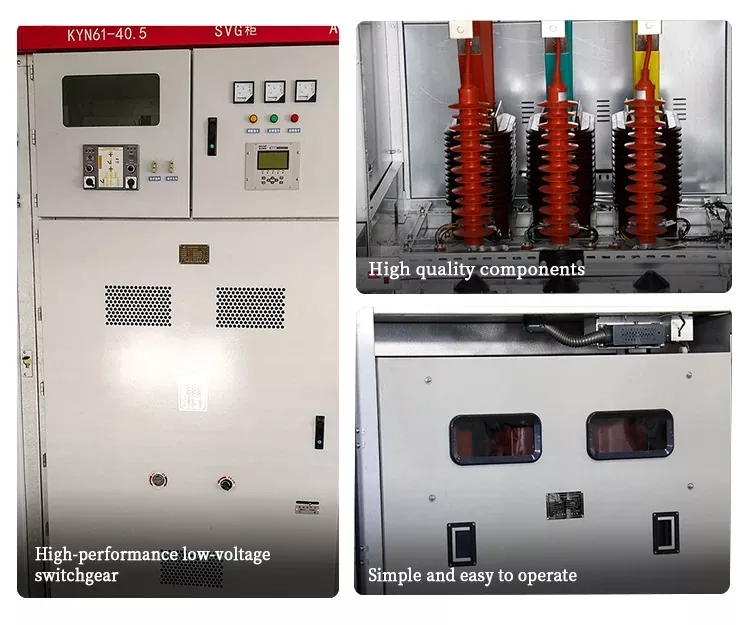

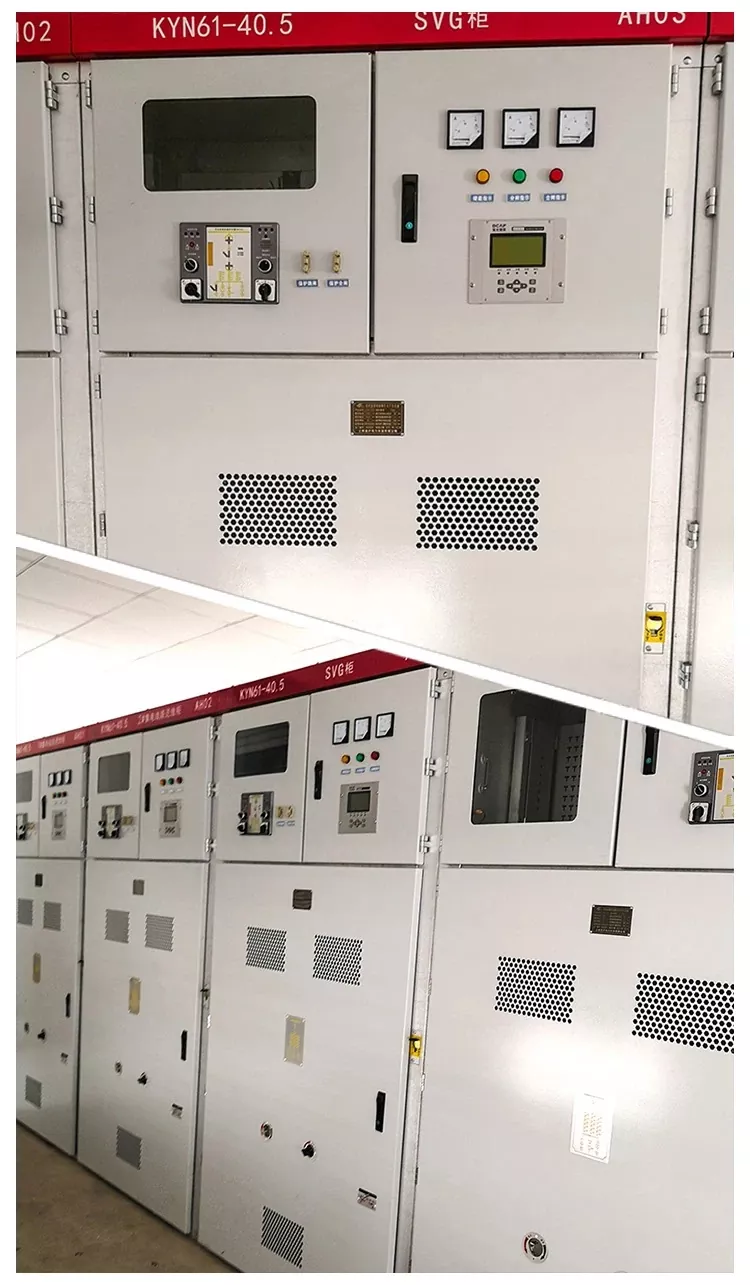

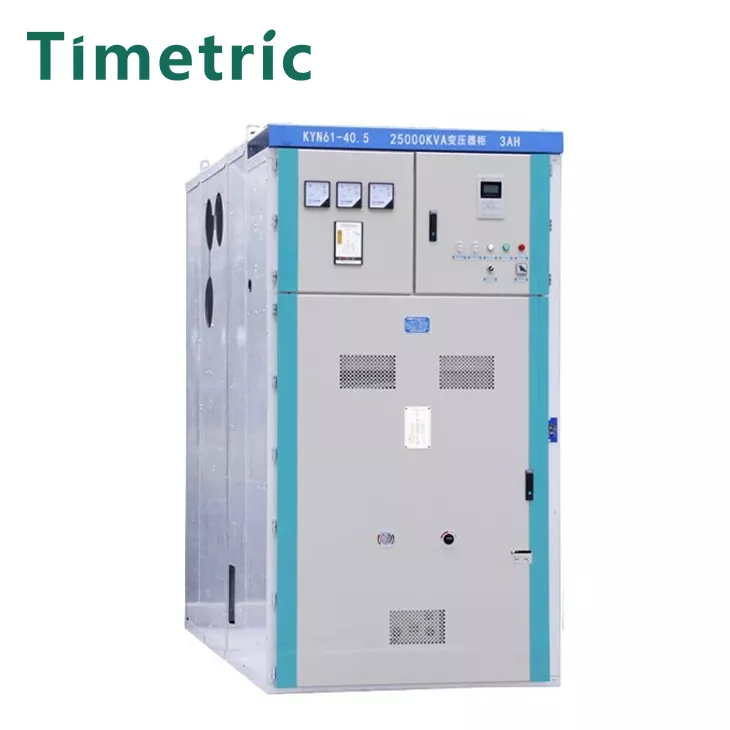

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?
โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
