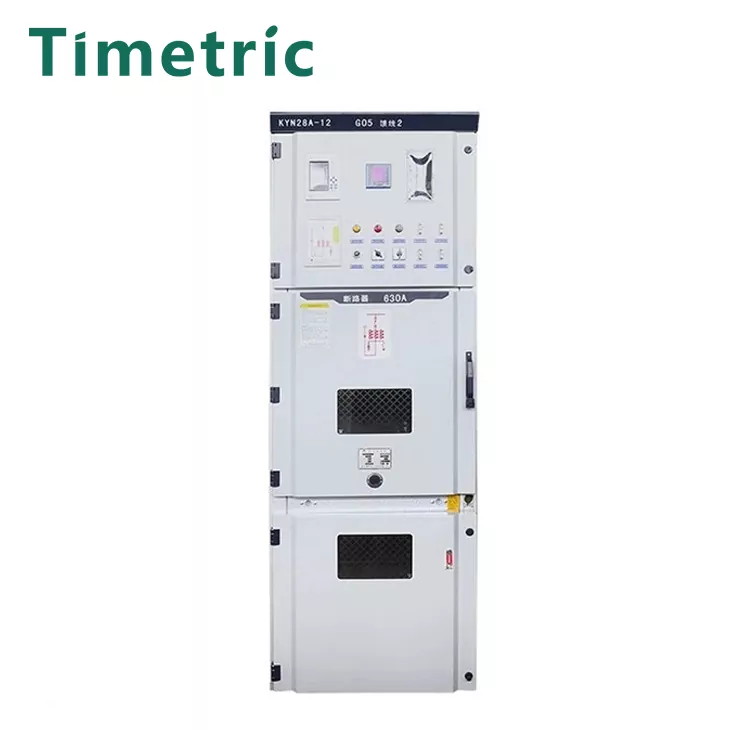

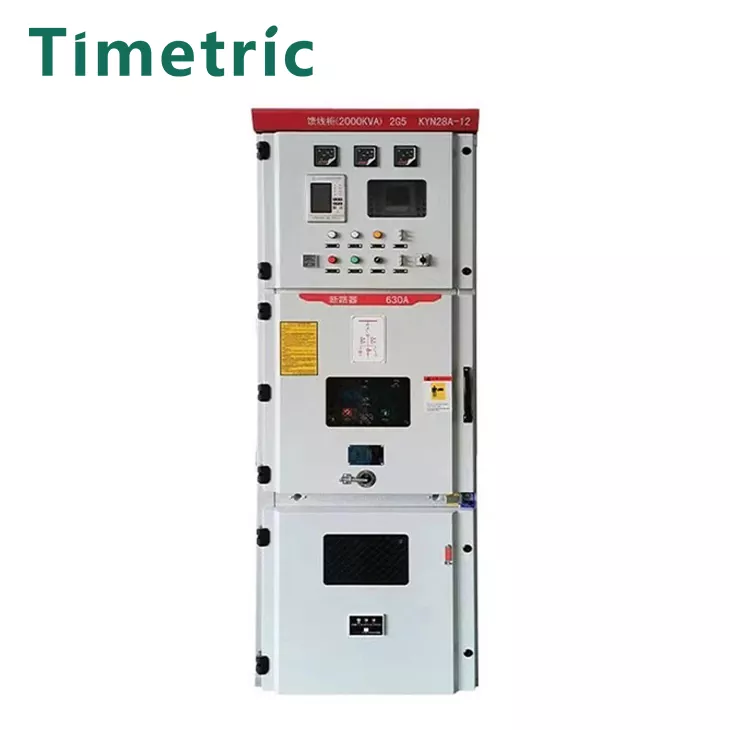

สวิตช์เกราะหุ้มเกราะหุ้มเกราะในร่ม 11kV

สวิตช์เกราะหุ้มเกราะหุ้มเกราะในร่ม 11kV ควรเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ GB3906-1991 "3-35 kV AC enclosed switchgear" มาตรฐาน ประกอบด้วยสองส่วนหลัก: ตู้และเบรกเกอร์และมีฟังก์ชั่นเช่นสายไฟที่เข้ามาและขาออกสายเคเบิลขาเข้าและสายขาออกและการเชื่อมต่อบัสบาร์ ตู้ประกอบด้วยเปลือกส่วนประกอบไฟฟ้า (รวมถึงชิ้นส่วนที่เป็นฉนวน) กลไกต่าง ๆ ขั้วทุติยภูมิและการเชื่อมต่อ

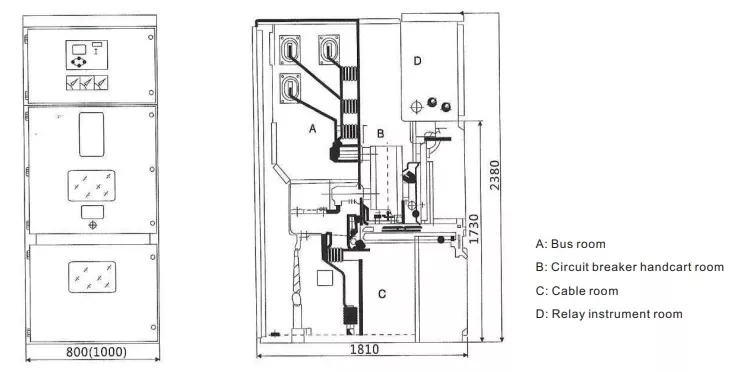

โครงสร้างของตู้สวิตช์แรงดันสูงโดยทั่วไปจะคล้ายกันส่วนใหญ่แบ่งออกเป็นห้องเบรกเกอร์, ห้องบัสบาร์, ห้องควบคุมรอง (ห้องเครื่องมือ) และห้องป้อนอาหาร โดยทั่วไปมีแผ่นเหล็กระหว่างห้อง

สวิตช์แรงดันสูงสามารถแบ่งออกเป็นสามประเภทต่อไปนี้:

1.1. ประเภทหรือประเภทรถเข็นที่ถอดออกได้ (ระบุโดย y):
หมายความว่าส่วนประกอบไฟฟ้าหลักในตู้ (เช่นเบรกเกอร์วงจร) ถูกติดตั้งบนรถเข็นที่ถอดออกได้ เนื่องจากตู้เกวียนมีการแลกเปลี่ยนที่ดีจึงสามารถปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟได้อย่างมาก ประเภทรถเข็นที่ใช้กันทั่วไป ได้แก่ : รถเข็นแยก, เกวียนการวัดแสง, รถเข็นเบรกเกอร์, รถเข็น PT, รถเข็นตัวเก็บประจุและรถเข็นตัวแปรที่ใช้เช่น KYN28A-12

1.2. ประเภทคงที่ (ระบุโดย G):
หมายความว่าส่วนประกอบไฟฟ้าทั้งหมดในตู้ (เช่นเบรกเกอร์วงจรหรือสวิตช์โหลด ฯลฯ ) ได้รับการติดตั้งอย่างสมบูรณ์ SwitchGear คงที่นั้นง่ายกว่าและประหยัดกว่าเช่น XGN2-10, GG-1A ฯลฯ
2. ตามตำแหน่งการติดตั้งสามารถแบ่งออกเป็นในร่มและกลางแจ้ง;

2.1. สำหรับการใช้งานในร่ม (ระบุโดย N):
สามารถติดตั้งและใช้ในอาคารได้เช่น: สวิตช์หุ้มเกราะหุ้มเกราะหุ้มเกราะในร่ม 11kV และตู้สวิตช์อื่น ๆ

2.2. สำหรับการใช้งานกลางแจ้ง (ระบุโดย W):
สามารถติดตั้งและใช้กลางแจ้งได้เช่น: XLW และตู้สวิตช์อื่น ๆ
3. ตามโครงสร้างของตู้สามารถแบ่งออกเป็นสี่ประเภท: ตู้สวิตช์หุ้มเกราะหุ้มเกราะที่หุ้มด้วยโลหะตู้สวิตช์พาร์ติชันที่หุ้มด้วยโลหะ, ตู้สวิตช์ชนิดกล่องที่หุ้มด้วยโลหะและตู้สวิตช์เปิด [1]
3.1. ตู้สวิตช์หุ้มเกราะหุ้มเกราะที่หุ้มด้วยโลหะ (ระบุโดยตัวอักษร K): ส่วนประกอบหลัก (เช่นเบรกเกอร์วงจรหม้อแปลงบัสบาร์ ฯลฯ ) ของสวิตช์ที่หุ้มด้วยโลหะถูกติดตั้งในช่องต่อสายดินคั่นด้วยพาร์ติชันโลหะ เช่นตู้สวิตช์แรงดันไฟฟ้าสูง KYN28A-12
3.2. ตู้สวิตช์พาร์ติชันที่หุ้มด้วยโลหะ (ระบุโดยตัวอักษร j): คล้ายกับสวิตช์ที่หุ้มด้วยโลหะหุ้มเกราะส่วนประกอบไฟฟ้าหลักของมันจะถูกติดตั้งในช่องแยกต่างหาก แต่ก็มีพาร์ติชันที่ไม่ใช่โลหะที่ไม่ใช่หนึ่งในระดับการป้องกัน เช่นสวิตช์แรงดันไฟฟ้าสูง JYN2-12
3.3. สวิตช์ประเภทกล่องที่หุ้มด้วยโลหะ (ระบุด้วยตัวอักษร x) เปลือกสวิตช์เป็นสวิตช์ที่หุ้มด้วยโลหะ เช่น Switchgear แรงดันไฟฟ้าสูง XGN2-12
3.4. เปิดสวิตช์เกียร์ไม่มีข้อกำหนดระดับการป้องกันเชลล์เปิดสวิตช์บางส่วน เช่นสวิตช์ GG-1A (F) สวิตช์แรงดันสูง

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

Switchgear Indoor Switchgear สภาพแวดล้อมในร่มที่มีฉนวนในร่ม 11kV สภาพแวดล้อมสำหรับการใช้งาน:
สถานที่ติดตั้ง: ในร่ม
ระดับความสูง: ≤1000mโปรดขอข้อกำหนดอื่น ๆ
อุณหภูมิแวดล้อม: -15 ℃ ~+40C
ความแตกต่างของอุณหภูมิสูงสุดรายวัน: ≤25k
ความชื้นสัมพัทธ์เฉลี่ยรายเดือน: ≤90%
ความชื้นสัมพัทธ์เฉลี่ยรายวัน: ≤95%
ความต้านทานความเข้มของแผ่นดินไหว: 8 องศา

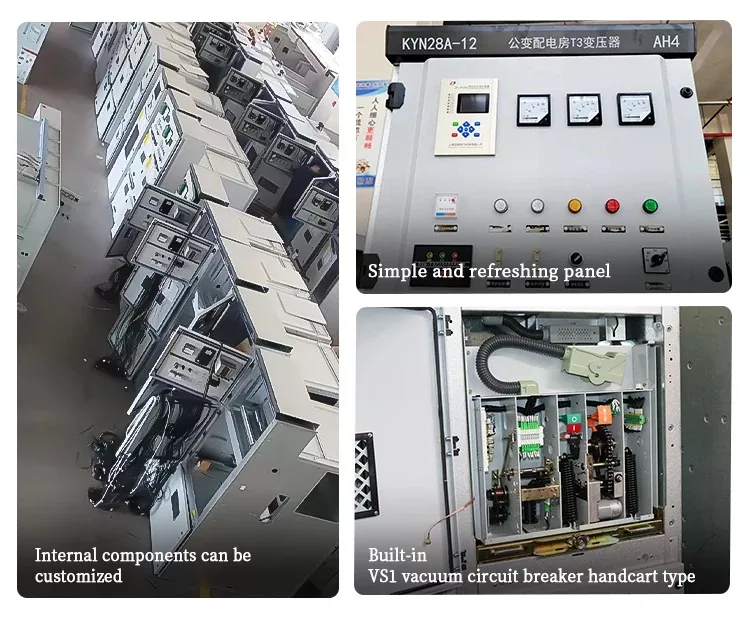

ข้อดีและคุณสมบัติของสวิตช์เจอร์

สวิตช์เกราะหุ้มเกราะหุ้มเกราะในร่ม 11kV ตัวบ่งชี้ไฟฟ้าหลัก：：：

1.21 แรงดันไฟฟ้าของสวิตช์แรงดันสูง: 3.6kV, 7.2kV, 12kV

1.2.2 ความถี่ที่ได้รับการจัดอันดับของสวิตช์แรงดันสูง: 50Hz/60Hz

1.2.3 การเพิ่มขึ้นของอุณหภูมิ: อุณหภูมิที่เพิ่มขึ้นของวงจรหลักที่ความถี่ปัจจุบันและความถี่ที่ได้รับการจัดอันดับจะต้องเป็นไปตามบทบัญญัติของ GB/T 11022-1999 "เงื่อนไขทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์แรงดันไฟฟ้าสูงและมาตรฐานอุปกรณ์ควบคุม"

1) ค่าอุณหภูมิที่เพิ่มขึ้นของส่วนประกอบในคณะรัฐมนตรีจะต้องไม่เกินบทบัญญัติของมาตรฐานที่สอดคล้องกันของส่วนประกอบ

2) อุณหภูมิที่เพิ่มขึ้นของปลอกและฝาครอบที่เข้าถึงได้จะต้องไม่เกิน 30k

1.2.4 การจัดอันดับการลัดวงจรในปัจจุบันและการปิดปัจจุบัน:

1) การจัดอันดับวงจรลัดวงจรกระแส: 20 ~ 50ka

2) กระแสปิดกระแสไฟฟ้าลัดวงจร (ค่าสูงสุด) คือ 2.5 เท่าของกระแสไฟฟ้าลัดวงจรที่สอดคล้องกัน

1.2.5 การจัดอันดับความเสถียรทางความร้อน (ที่ 4S): 20 ~ 40ka

1.2.6 การจัดอันดับความเสถียรแบบไดนามิก (ค่าสูงสุด) คือ 2.5 เท่าของกระแสความเสถียรแบบไดนามิกที่ได้รับการจัดอันดับ

1.2.7 การจัดอันดับกระแสไฟฟ้าลัดวงจรเวลาแตก 50 ~ 100 ครั้ง

1.2.8 การจัดอันดับปัจจุบันการทำลายเวลา 20000 ~ 30000 ครั้ง

1.2.9 การจัดอันดับแรงดันไฟฟ้าของกลไกการเปิดและปิดและวงจรเสริม: AC, DC 220V หรืออื่น ๆ

สวิตช์เกราะหุ้มเกราะหุ้มเกราะในร่ม 11kV อุปกรณ์สถานีย่อยทั้งหมดและการรักษาฉนวนกันความร้อนของตู้เป็นไปตามข้อกำหนดของสภาพการทำงานทั้งหมด

1.1.12 ระยะห่างฉนวนกันความร้อนภายนอกของแต่ละองค์ประกอบและฉนวนกันความร้อนในตู้สวิตช์แรงดันสูงตรงตามข้อกำหนดของรัฐและกระทรวงพลังงานไฟฟ้าในอดีต อุปกรณ์ต่อต้านการชดเชยสามารถติดตั้งได้ตามต้องการ

1.1.13 โครงสร้างของตู้สวิตช์แรงดันสูงช่วยให้มั่นใจได้ถึงความปลอดภัยของพนักงานและอำนวยความสะดวกในการดำเนินงานการบำรุงรักษาการตรวจสอบการตรวจสอบการยกเครื่องและการทดสอบ

1.1.14 การเชื่อมต่อของแต่ละส่วนประกอบและตัวนำในตู้สวิตช์แรงดันสูงจะไม่เกินอุณหภูมิการทำงานที่ระบุในมาตรฐานที่เกี่ยวข้องในช่วงเวลาอุณหภูมิสูงในฤดูร้อน

1.1.15 ข้อกำหนดสำหรับส่วนประกอบ:

1) ส่วนประกอบที่มีการจัดอันดับและโครงสร้างเดียวกันในผลิตภัณฑ์ประเภทเดียวกันสามารถใช้แทนกันได้

2) แต่ละส่วนประกอบที่ติดตั้งบนตู้สวิตช์แรงดันสูงเป็นไปตามมาตรฐานทางเทคนิคที่เกี่ยวข้อง

1.2.16 ระดับการป้องกันและความผิดพลาดภายใน:

1) เมื่อใช้อากาศเป็นสื่อฉนวนเพียงอย่างเดียวเพียงระยะต่อเฟสและการกวาดล้างพื้นของตัวนำแต่ละเฟสในตู้เป็นไปตามมาตรฐานแห่งชาติที่เกี่ยวข้อง

2) เพื่อป้องกันไม่ให้ผู้คนเข้าใกล้ชิ้นส่วนที่มีแรงดันสูงของสวิตช์แรงดันสูงและสัมผัสกับชิ้นส่วนที่เคลื่อนไหวระดับการป้องกันคือ: IP4X ซึ่งสามารถป้องกันวัตถุเช่นสายโลหะที่มีเส้นผ่านศูนย์กลาง≥1.0มม. หรือแถบแคบ ๆ ที่มีความหนา≥1.0มม.

3) สำหรับความผิดพลาดภายในข้อกำหนดต่อไปนี้จะปฏิบัติตาม:

สวิตช์เกียร์แรงดันไฟฟ้าสูงที่หุ้มด้วยโลหะสามารถป้องกันการบาดเจ็บส่วนโค้งให้กับคนงานที่เกิดจากข้อบกพร่องความผิดปกติหรือการเกิดความผิดพลาด มีการใช้มาตรการเพื่อป้องกันความผิดพลาดภายในที่เกิดจากมนุษย์และติดตั้งอุปกรณ์ล็อคเพื่อป้องกันไม่ให้เกิดความผิดพลาด ช่องทางบรรเทาความดันถูกตั้งค่าให้คำนึงถึงแรงดันเกินในร่มและการปล่อยแรงดันที่เกิดจากความล้มเหลวของส่วนประกอบภายใน

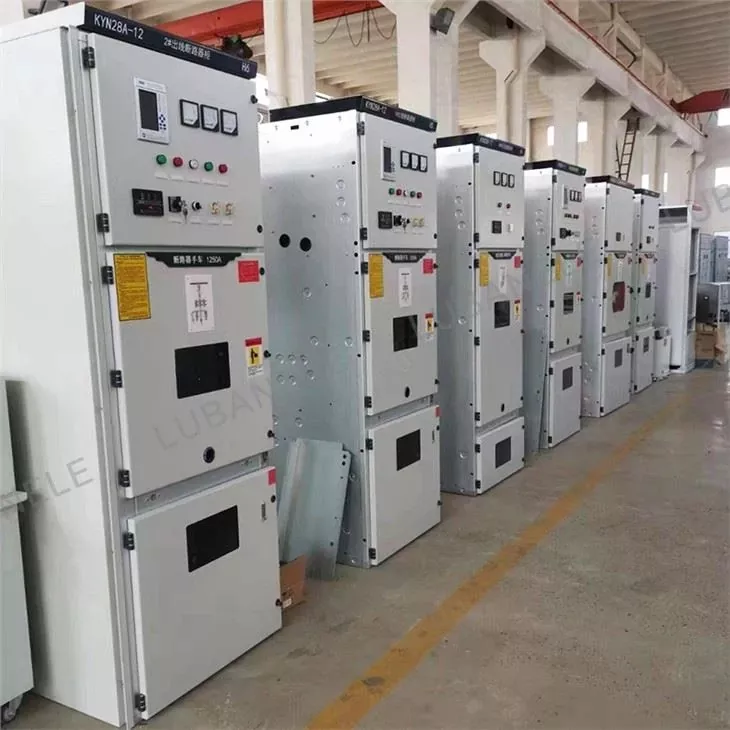

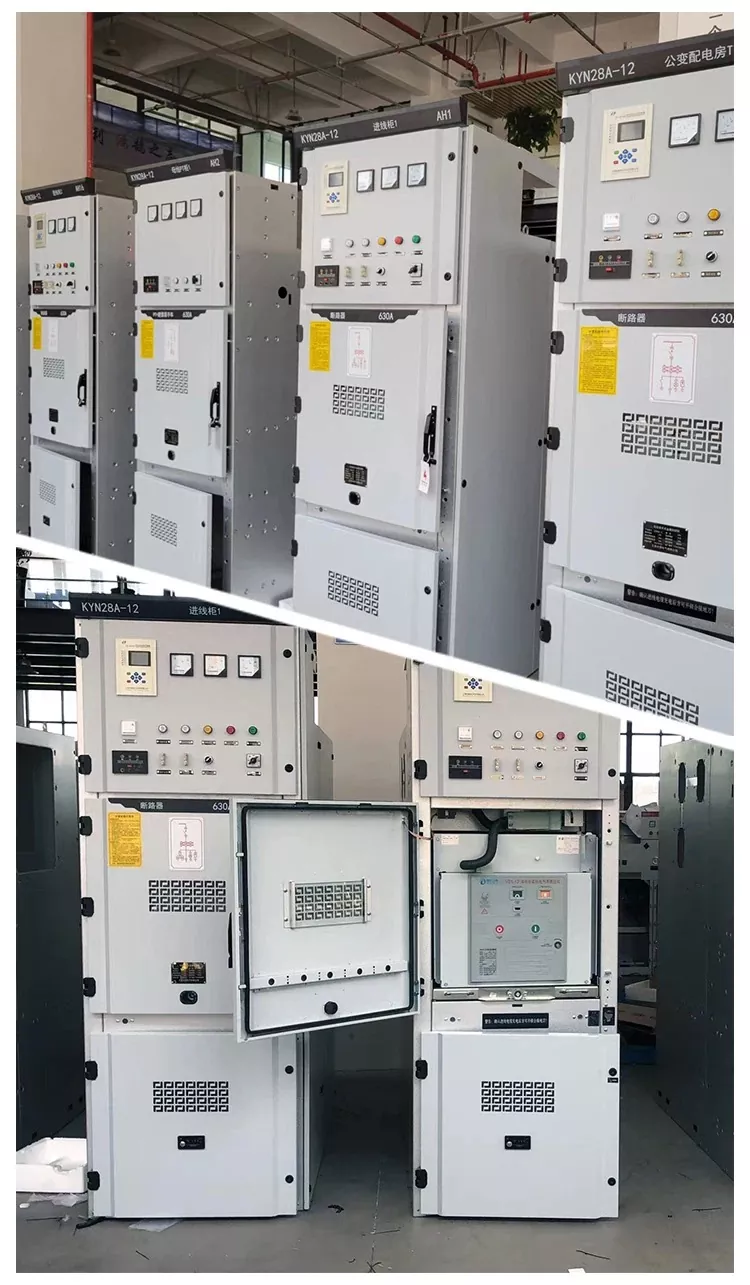

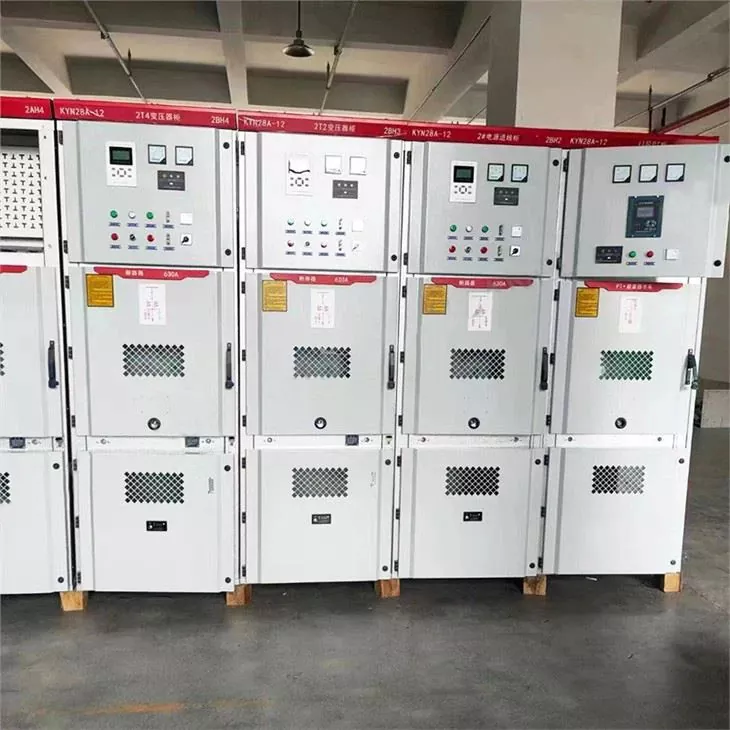

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
