สวิตช์สายดินสำหรับสวิตช์

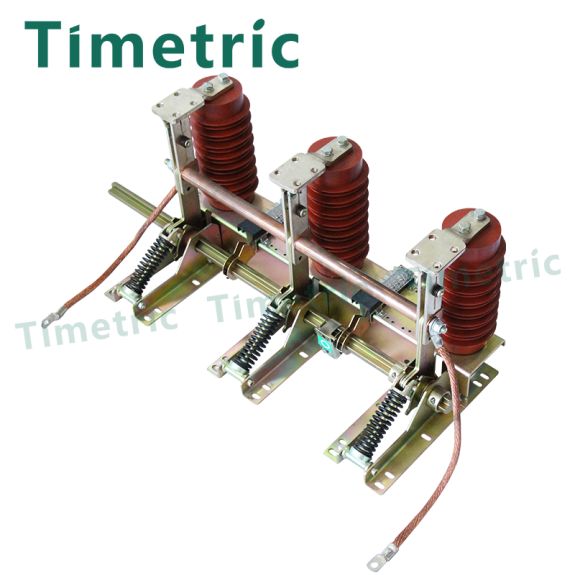

Timetric Earthing Switch สำหรับสวิตช์เบื้องต้น

สวิตช์สายดินสำหรับสวิตช์เกียร์หมายถึงอุปกรณ์ต่อสายดินเชิงกลที่ปล่อยประจุไฟฟ้าสถิตออกจากอุปกรณ์และวงจรที่กำลังซ่อมแซม และรับประกันความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุงในระหว่างการบำรุงรักษาไฟฟ้าดับ สามารถทนกระแสได้ในช่วงระยะเวลาหนึ่งภายใต้สภาวะผิดปกติ (เช่น ไฟฟ้าลัดวงจร) แต่ไม่ผ่านกระแสโหลดภายใต้สถานการณ์ปกติ โดยปกติจะเป็นส่วนหนึ่งของสวิตช์แยก

สวิตช์สายดินจับเวลาสำหรับพารามิเตอร์สวิตช์ (ข้อมูลจำเพาะ)

Timetric Earthing Switch สำหรับคุณสมบัติและการใช้งานของสวิตช์เกียร์

(1) การต่อสายดินสำหรับการทำงานปกติระหว่างการบำรุงรักษาวงจร เมื่อเซอร์กิตเบรกเกอร์อยู่ในแนวที่ต้องบำรุงรักษา เบรกเกอร์วงจรอยู่ในตำแหน่งเปิด และสวิตช์แยกทั้งสองด้านเปิดอยู่และอยู่ในสถานะเปิด สวิตช์สายดินถูกปิดสำหรับการต่อสายดินตามปกติ เพื่อความปลอดภัยของอุปกรณ์และเจ้าหน้าที่ซ่อมบำรุง

(2) เปลี่ยนไปใช้ไฟฟ้าสถิตและกระแสไฟฟ้าเหนี่ยวนำ ในสายส่งไฟฟ้าเหนือศีรษะสองสายขึ้นไปที่ใช้หอคอยเดียวกันหรือการจัดเรียงแบบขนานที่อยู่ติดกัน เมื่อวงจรหรือหลายวงจรของสายไฟฟ้าถูกตัดขาด การเหนี่ยวนำแม่เหล็กไฟฟ้าและการเหนี่ยวนำไฟฟ้าสถิตจะถูกสร้างขึ้นระหว่างสายทั้งสองกับสายไฟฟ้าที่อยู่ติดกัน และแรงดันไฟฟ้าเหนี่ยวนำและกระแสไฟฟ้าเหนี่ยวนำจะถูกสร้างขึ้น จะเกิดในวงจรคัตออฟ ดังนั้นจึงใช้สวิตช์สายดินสำหรับวงจรดังกล่าว

(3) ปิดกระแสไฟฟ้าลัดวงจร สำหรับสวิตช์ลงดินที่มีกระแสไฟฟ้าลัดวงจรที่กำหนด สวิตช์เหล่านี้ควรจะสร้างได้ที่แรงดันไฟฟ้าที่ใช้ใดๆ รวมถึงแรงดันไฟฟ้าที่กำหนด และที่กระแสใดๆ รวมถึงกระแสไฟฟ้าลัดวงจรที่กำหนดด้วย กระแสไฟฟ้าลัดวงจรที่กำหนดของสวิตช์สายดินเท่ากับค่าสูงสุดที่ทนต่อกระแสไฟฟ้า

Timetric Earthing Switch สำหรับรายละเอียดของสวิตช์เกียร์
