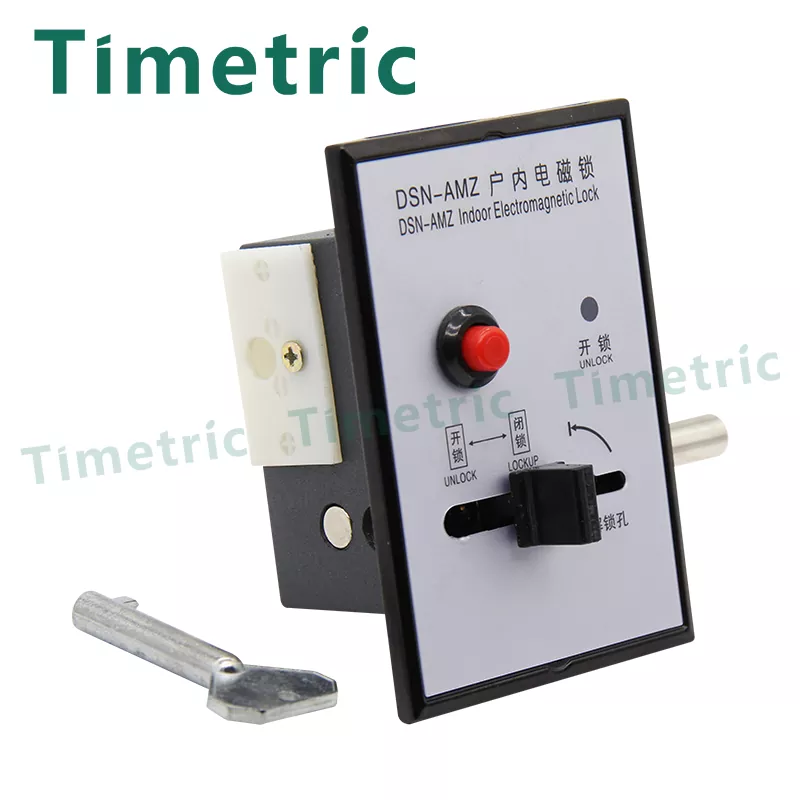

ล็อคแม่เหล็กไฟฟ้าในร่ม 220V

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางในอาคาร - ล็อคแม่เหล็กไฟฟ้าในอาคาร

ล็อคแม่เหล็กไฟฟ้าในร่ม 220V

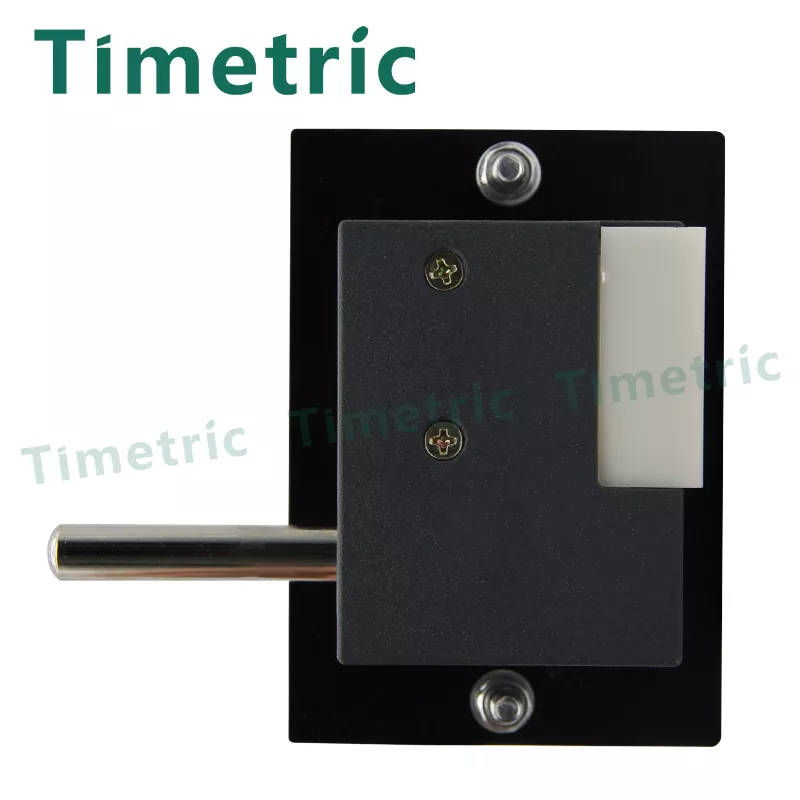

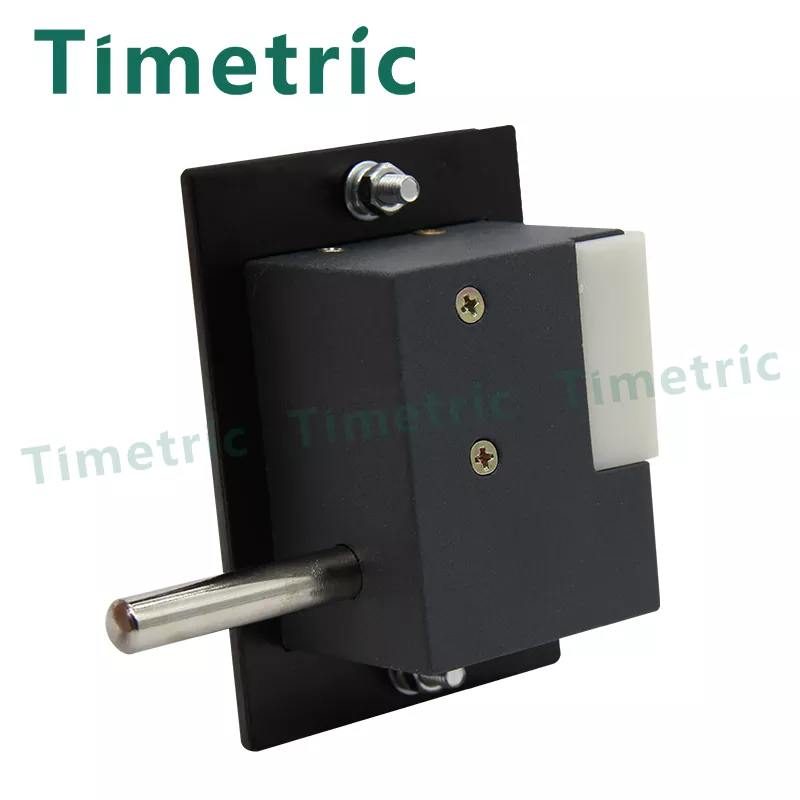

หนึ่ง: ขั้นตอนการติดตั้ง

1. ถอดน็อต M5 แหวนรองสปริง และแหวนรองแบบแบนออกจากสกรูยึดแผง
2. ใส่สลักเกลียวด้านข้างตัวล็อคด้านนอกช่องเปิดประตูตู้ จากนั้นหมุนเพื่อจัดสกรูยึดให้ตรงกับรู 60 มม. ตรวจสอบให้แน่ใจว่าล็อคและแผงประตูตู้เรียบ
3. ภายในประตูตู้ ติดตั้งแหวนรองแบบเรียบ แหวนสปริง และน็อต M5 เข้ากับสกรู M5 ของแผงล็อค ขันน็อต M5 ให้แน่น

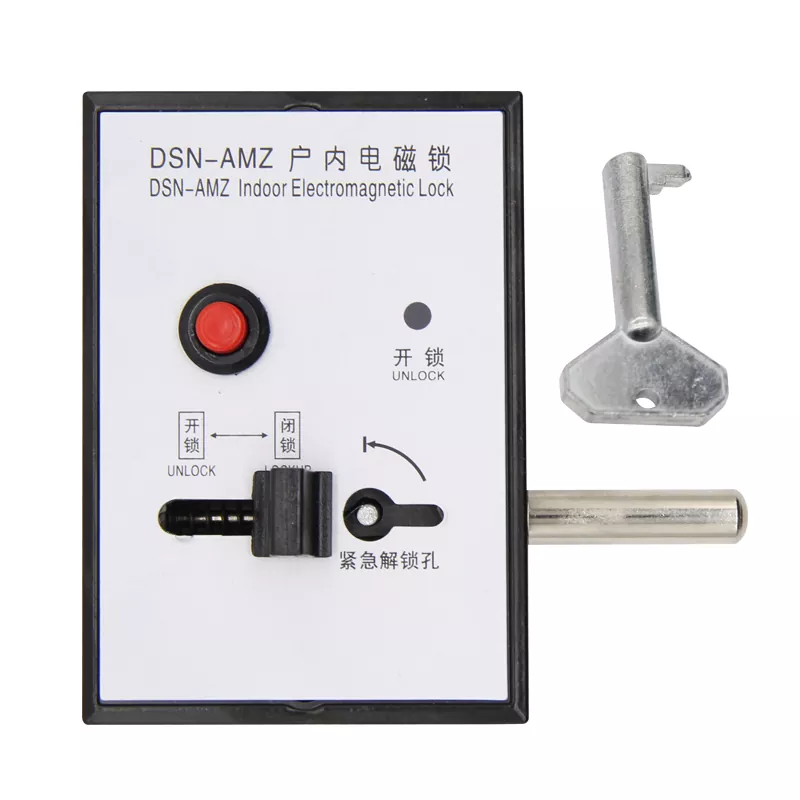

สอง: คำแนะนำสำหรับการใช้งาน

(1)ดำเนินการตามปกติ

ก. กดปุ่มเพื่อเปิดใช้งานพลังงาน ขดลวดแม่เหล็กไฟฟ้าแยกแกนเหล็กที่กำลังเคลื่อนที่ออกจากตัวหยุดสลักล็อค ไฟแสดงสถานะการปลดล็อคจะสว่างขึ้น บ่งบอกถึงความพร้อมในการปลดล็อค

ข. หมุนมือจับไปในทิศทางการปลดล็อค (ซ้ายตามเข็มนาฬิกา, ขวาทวนเข็มนาฬิกา) เมื่อตำแหน่งจำกัดและแรงต่อเนื่อง สลักเกลียวล็อคจะกลับสู่ตำแหน่งล็อคโดยอัตโนมัติ จึงสามารถเปิดประตูตู้ได้ หากไม่อยู่ในตำแหน่งปลดล็อค ให้ล็อคโบลต์ล็อคอัตโนมัติ (รีเซ็ตอัตโนมัติ) หากล็อคอยู่แล้ว ให้หมุนมือจับด้วยตนเองเพื่อให้เป็นไปตามข้อกำหนดการล็อค

หมายเหตุ: ล็อค A และ B มีลักษณะและขนาดการติดตั้งเหมือนกัน

(2)วิธีการดำเนินงาน

ก. ปุ่มหมุนหมายเลข ข. ดึงที่จับ

(3)การปลดล็อคด้วยตนเอง

ก. กดปุ่มเพื่อตัดไฟ ปิดไฟปลดล็อค การขยับแท่งแกนเหล็กเพื่อล็อคตัวกั้นโบลต์ แสดงว่าไม่อนุญาตให้ปลดล็อค

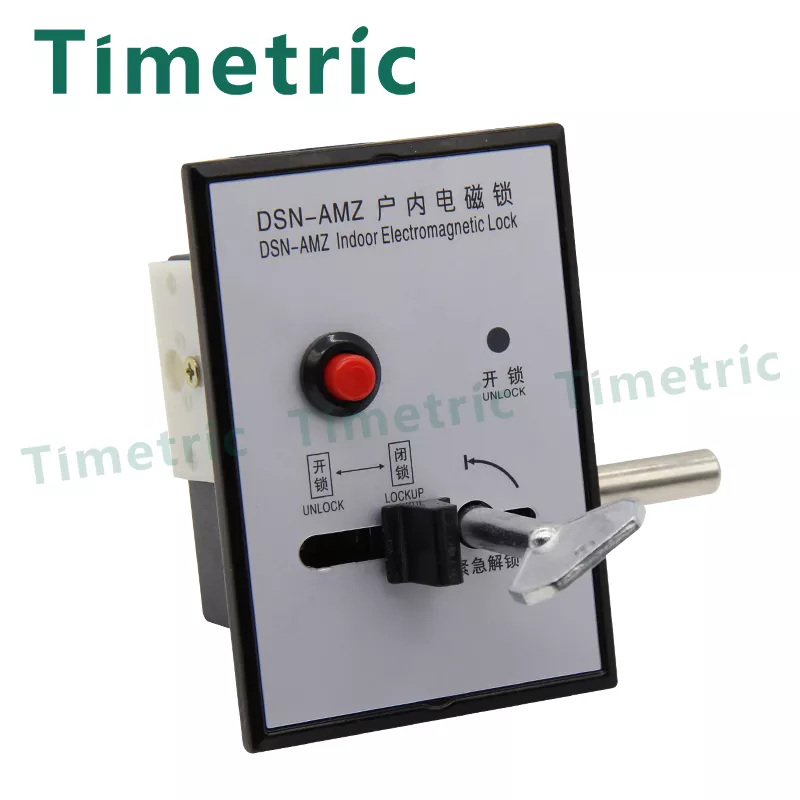

ข. สำหรับการปลดล็อคแบบพิเศษ ให้ใส่กุญแจปลดล็อค หมุน 90° ไปที่ตำแหน่งหยุด "-" ตามป้ายกำกับบนแผง ดันแกนเหล็กที่เคลื่อนที่ออกจากตัวล็อค

ค. (เช่นเดียวกับขั้นตอนปกติ b) เพื่อให้ได้ "การปลดล็อคด้วยตนเอง"

หมายเหตุ: การปลดล็อคกุญแจจะดันแกนเหล็กที่เคลื่อนไหวเพื่อปลดล็อคสถานะล็อค ใช้แป้นหมุนหรือที่จับเพื่อปลดล็อคจนสุด กุญแจเพียงอย่างเดียวไม่สามารถปลดล็อคได้โดยตรง

พารามิเตอร์ที่เกี่ยวข้อง：

1. แรงดันใช้งาน AC/DC 220V, 110V
2. หน้าสัมผัสเสริม: ปัจจุบัน ≤3A
ปัจจุบัน ≤ 6A (ล็อคเบรกเกอร์)
3. สภาพแวดล้อมในการทำงาน อุณหภูมิ: ขีดจำกัดบน +40°C
ขีดจำกัดล่าง -25 ℃ ----- 10 ℃
4. ความชื้น: ค่าเฉลี่ยรายวันไม่เกิน 95%
เฉลี่ยต่อเดือนไม่เกิน 90%
อุณหภูมิอากาศแวดล้อม: ขีดจำกัดบน +40°C, ขีดจำกัดล่าง: -10°C ในพื้นที่ทั่วไป, -25°C ในพื้นที่เทือกเขาแอลป์
ระดับความสูง: ความสูงของพื้นที่ติดตั้งไม่สูงกว่า 1,000 ม.
ความชื้นในสิ่งแวดล้อม: ความชื้นสัมพัทธ์เฉลี่ยรายวันของอากาศไม่เกิน 95% และค่าเฉลี่ยรายเดือนไม่เกิน 90%
สภาพแวดล้อม: ไม่มีมลพิษที่ชัดเจน ไม่ติดไฟ ระเบิด การกัดกร่อนของสารเคมีและการพ่นเกลือ และไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง
