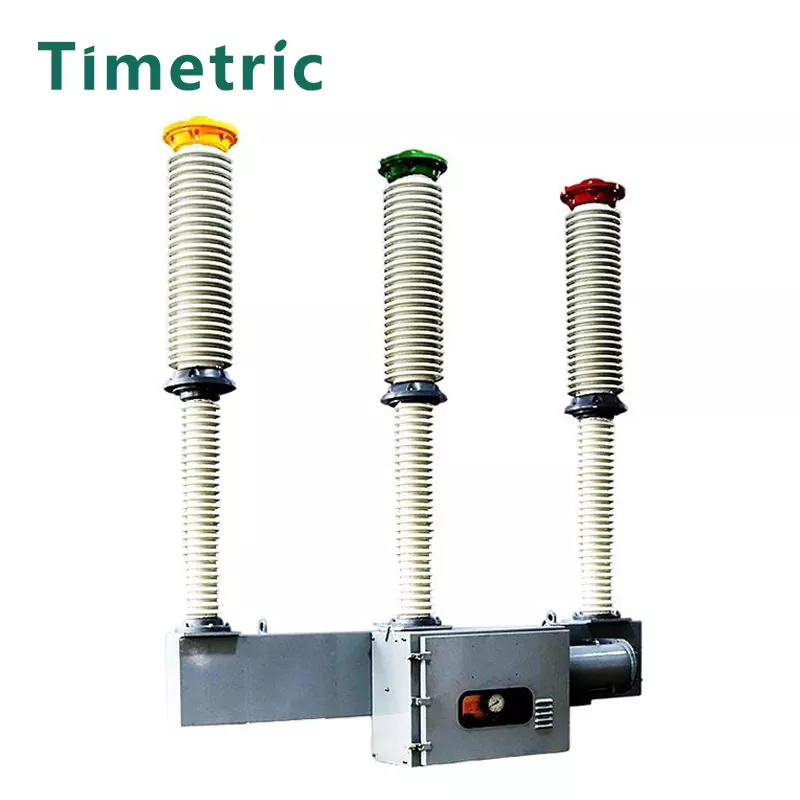

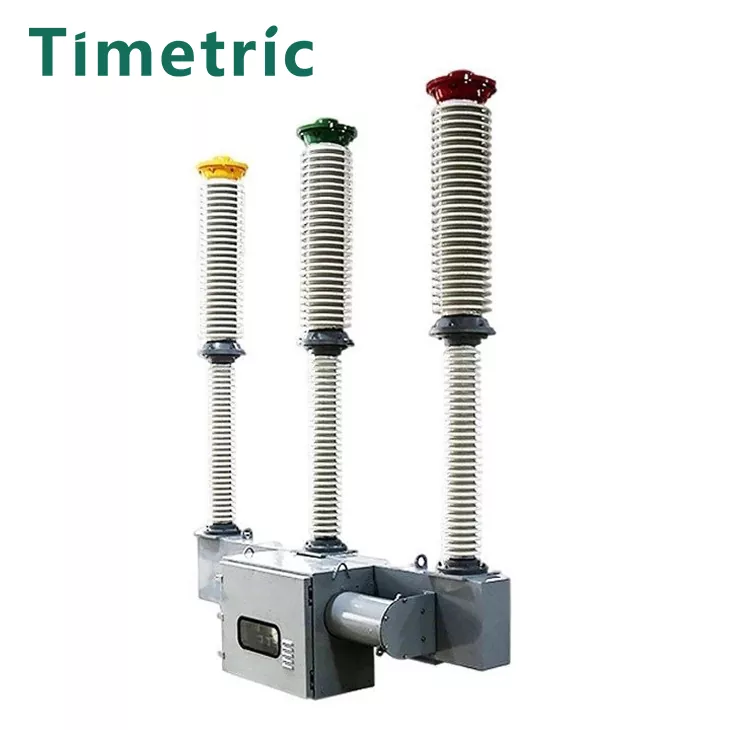

LW30-72.5 SF6 Breaker

รายการ: LW30-72.5 SF6 Circuit Breaker

Thelw30-72.5 SF6 Circuit Breaker มีคุณสมบัติในการดับเพลิง ขั้วแต่ละอันของเบรกเกอร์นั้นมีคอลัมน์ asingle-column โครงสร้างการแตกเดียวและร่วมกันทั้งสามขั้วจะถูกรวมเข้ากับเฟรมเดียว เสาเหล่านี้เชื่อมโยงกับกลไกและดำเนินการโดยกลไก aspring

องค์ประกอบสำคัญ ได้แก่ :

·แขนเสื้อพอร์ซเลน Interrupter ที่ด้านบน

·แขนเสื้อพอร์ซเลนและกรอบตรงกลาง

·กล่อง Themechanism ตั้งอยู่ใจกลางเมืองที่ด้านล่างของเฟรมซึ่งมีกลไกการทำงานของ Thespring และชิ้นส่วนควบคุมไฟฟ้า

·ก้านเอาท์พุทของกลไกเชื่อมต่อกับแขน thecrank

·คอนโทรลเลอร์ความหนาแน่นของก๊าซ ASF6 ติดตั้งที่ด้านหน้าของเฟรม

·เฟรมได้รับการสนับสนุนที่ปลายทั้งสอง bypillars

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

รายการ: LW30-72.5 SF6 Circuit Breaker

เบรกเกอร์วงจร LW30-72.5 SF6 ได้รับการออกแบบให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมดังต่อไปนี้:

อุณหภูมิแวดล้อม:

1. สูง: + 40 ° 100

2. ต่ำ: -30 ° 100

ระดับความสูง:

1. ≤ 2000 เมตรจากระดับน้ำทะเล

2. สำหรับการติดตั้งเหนือระดับความสูงนี้จำเป็นต้องมีการปรับระดับฉนวนที่จัดอันดับ

เงื่อนไขความชื้น:

1. ความชื้นสัมพัทธ์เฉลี่ยรายวัน: ≤ 95%

2. ความชื้นสัมพัทธ์เฉลี่ยรายเดือน: ≤ 90%

การต่อต้านแผ่นดินไหว:

1. สามารถทนต่อการเกิดแผ่นดินไหวด้วยความเข้มสูงสุด 8 องศา

แรงดันลม:

1. ความเร็วลมสูงสุด: 34 m/s (เทียบเท่ากับ 700 Pa)

ระดับมลพิษ:

1. เหมาะสำหรับการติดตั้งในพื้นที่ที่มีระดับการปนเปื้อนของ Class III หรือต่ำกว่า

ข้อกำหนดอื่น ๆ :

1. ปราศจากก๊าซไวไฟระเบิดหรือกัดกร่อนในอากาศโดยรอบ

2. ไซต์การติดตั้งไม่ควรมีแนวโน้มที่จะสั่นสะเทือนบ่อยและรุนแรง

สาเหตุที่เป็นไปได้ของความล้มเหลวของวงจรไฟฟ้า

รายการ: LW30-72.5 SF6 Circuit Breaker

การสูญเสียแก๊ส SF6:

1. การสูญเสียก๊าซ SF6 เนื่องจากการรั่วไหลหรือการเติมไม่เพียงพอสามารถนำไปสู่การดับอาร์คที่ไม่ดีและประสิทธิภาพของฉนวน

ความล้มเหลวของการหยุดชะงักของอาร์ค:

1. การดับอาร์คไม่เพียงพอเนื่องจากการทำงานของผู้เข้าข้างหรือการทำงานที่ไม่เหมาะสมของระบบการพักฟื้นอาร์ค

ความล้มเหลวของการเชื่อมโยงทางกล:

1. ความล้มเหลวทางกลในกลไกสปริงหรือส่วนประกอบการเชื่อมโยงสามารถป้องกันการเปิด/ปิดการทำงานที่เหมาะสม

การปนเปื้อนหรือการกัดกร่อน:

1. การปรากฏตัวของความชื้นหรือสารปนเปื้อนในก๊าซ SF6 หรือส่วนประกอบภายในสามารถลดประสิทธิภาพและคุณสมบัติของฉนวน

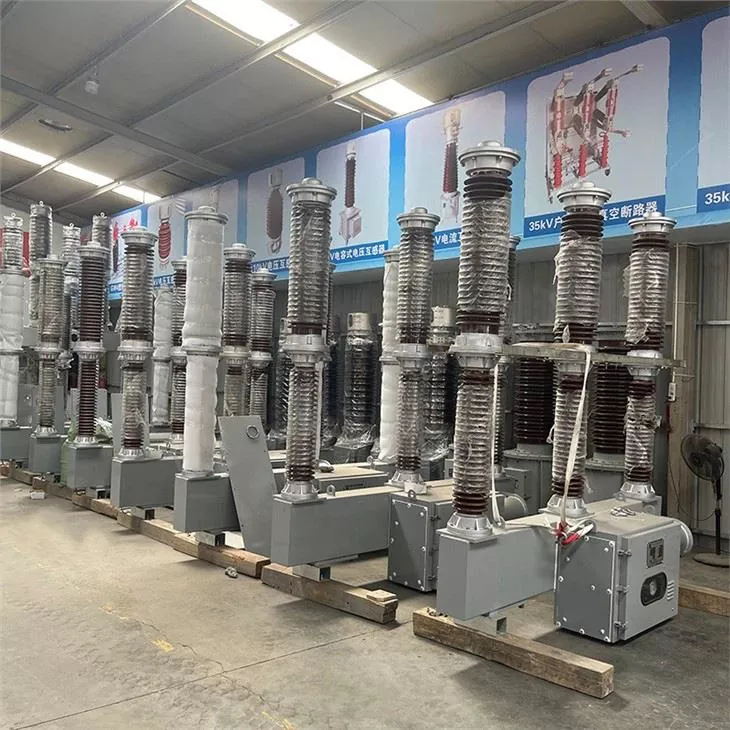

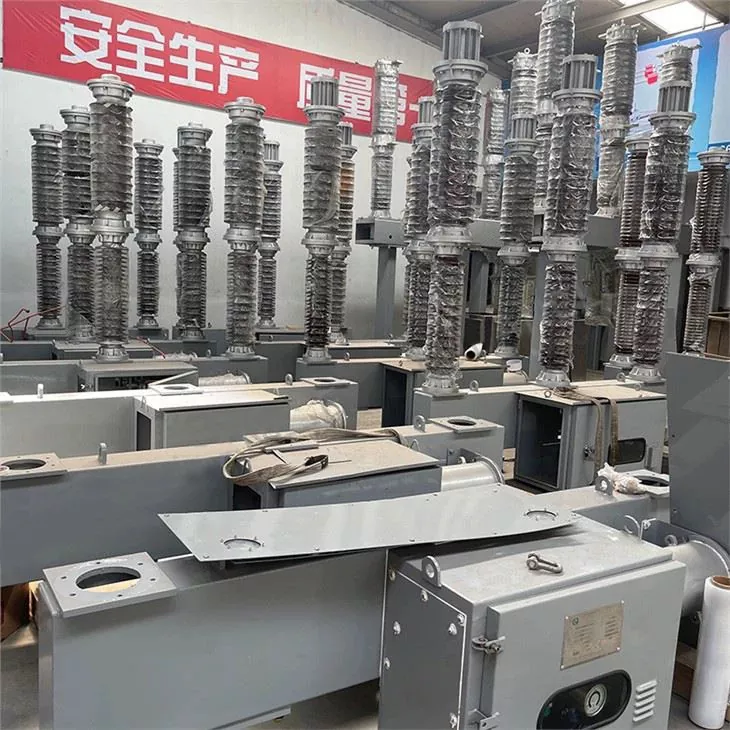

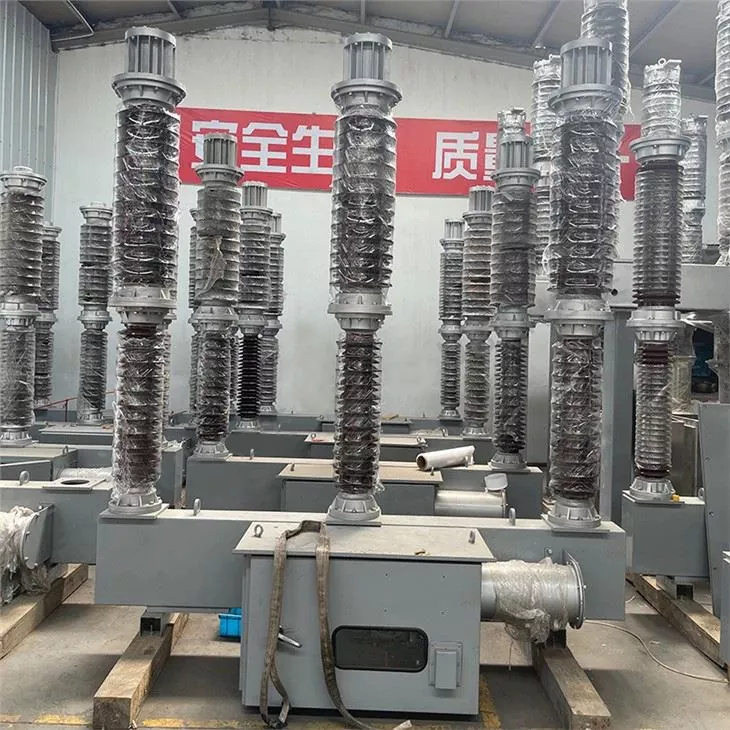

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

รายการ: LW30-72.5 SF6 Circuit Breaker

· Q: แรงดันไฟฟ้าที่ได้รับการจัดอันดับของ LW30-72.5 SF6 Breaker คืออะไร?
ตอบ: แรงดันไฟฟ้าที่ได้รับการจัดอันดับคือ 72.5 kV

·· Q: แอพพลิเคชั่นหลักของเบรกเกอร์วงจร LW30-72.5 SF6 คืออะไร?
ตอบ: ส่วนใหญ่ใช้สำหรับการป้องกันการส่งและสายการกระจายในเครือข่ายไฟฟ้าและยังสามารถใช้สำหรับการสลับตัวเก็บประจุ

·· Q: การขัดจังหวะประเภทใดของสื่อการขัดจังหวะ LW30-72.5 SF6 Breaker ใช้?
ตอบ: มันใช้แก๊ส SF6 (ซัลเฟอร์เฮกซาฟลูออไรด์) เป็นสื่อการขัดจังหวะและฉนวน

·· Q: LW30-72.5 SF6 Circuit Breaker ดับอาร์คได้อย่างไร?
ตอบ: มันใช้หลักการ Exinguishing ส่วนโค้งพลังงานตนเองซึ่งก๊าซ SF6 เย็นลงอย่างรวดเร็วส่วนโค้งและกู้คืนความแข็งแรงของอิเล็กทริกหลังจากการหยุดชะงัก
