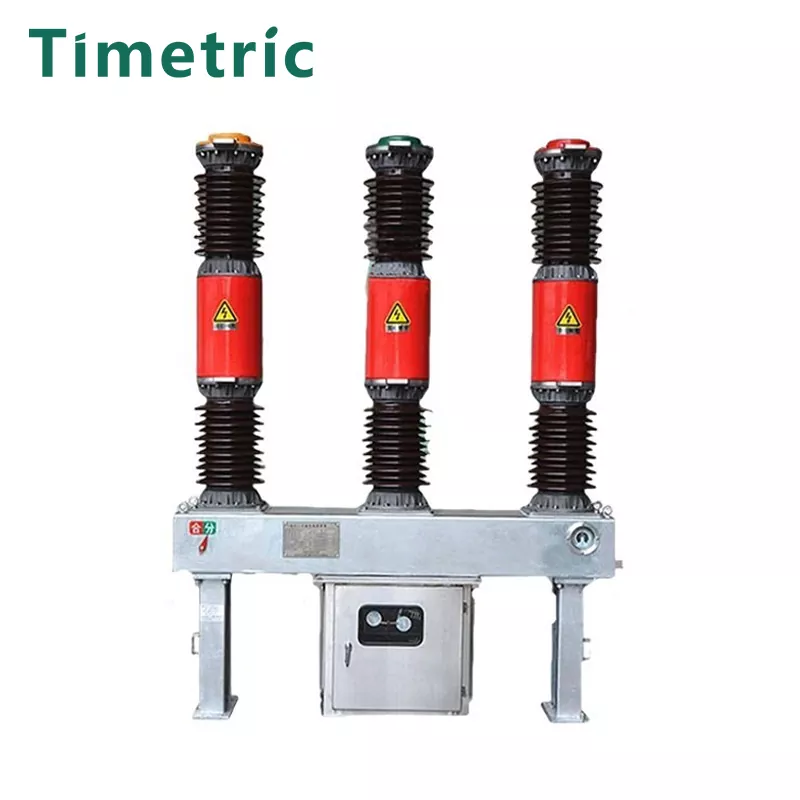

LW36-40.5 SF6 Breaker

รายการ: LW36-40.5 SF6 Circuit Breaker
SF6 GAS: ประสิทธิภาพการดับส่วนโค้งที่ยอดเยี่ยม
การออกแบบขนาดกะทัดรัด: โครงสร้างที่เรียบง่ายและประหยัดพื้นที่
การทำงานที่เชื่อถือได้: ประสิทธิภาพการเปิดที่ดีพร้อมการดำเนินการที่สมดุล
เบรกเกอร์ปิดผนึก: ลดเสียงรบกวนในการดำเนินงาน
การบำรุงรักษาต่ำ: ข้อกำหนดการตรวจสอบและบำรุงรักษาน้อยที่สุด

ส่งคำถาม

รายละเอียดสินค้า

รายการ: LW36-40.5 SF6 Circuit Breaker

THELW36-40.5 SF6 Circuit Breaker เป็นอุปกรณ์ไฟฟ้าแรงไฟฟ้าแรงสูงกลางแจ้งขนาดกลาง 50Hz ที่ออกแบบมาสำหรับการควบคุมและป้องกันระบบส่งกำลังและการกระจายพลังงาน 40.5kV เหมาะสำหรับการใช้งานรวมถึง:

·ผูกเบรกเกอร์วงจร

·การสลับธนาคารตัวเก็บประจุ

·การวัดและการป้องกันด้วยหม้อแปลงกระแสไฟฟ้าที่เชื่อมต่อได้

คุณสมบัติที่สำคัญ:

การปฏิบัติตามมาตรฐาน: เป็นไปตามมาตรฐานแห่งชาติ GB1984-1989 ("เบรกเกอร์วงจรแรงดันไฟฟ้าสูง AC") และคณะกรรมาธิการ Electrotechnical International StandardIEC60056: 1987 ("Breaker วงจร AC แรงดันไฟฟ้าสูง")

ประสิทธิภาพการทำลายที่ยอดเยี่ยม:

o usescompressed arc arc expenishing chamber สำหรับการดับอาร์คอย่างรวดเร็ว

o เวลาสั้น ๆ สำหรับการป้องกันที่เพิ่มขึ้น

o สามารถทำลาย 25 ka 20 เท่าภายใต้แรงดันไฟฟ้าที่ได้รับการจัดอันดับโดยไม่มีการย่อยสลายประสิทธิภาพ

การบำรุงรักษาต่ำ:

o ไม่จำเป็นต้องมีการบำรุงรักษา orreplacement ของก๊าซ SF6 ในช่วงอายุการใช้งาน

o มีชีวิตที่ยาวนานด้วยการแทรกแซงน้อยที่สุด

ฉนวนที่เชื่อถือได้:

o สามารถทนต่อ 40.5 kV เป็นเวลา 10 นาทีที่ความดันมาตรวัดเป็นศูนย์เพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนที่แข็งแกร่ง

ความน่าเชื่อถือเชิงกลสูง:

o ออกแบบการดำเนินงานที่ไม่เหมาะสมด้วยความสามารถในการปิดที่ชัดเจน

o สามารถเปิดอย่างปลอดภัยและปิดกระแสธนาคารตัวเก็บประจุได้สูงถึง 400 แอมป์โดยไม่ต้องมีการลงชื่อเข้าใช้ใหม่

o สามารถเปลี่ยนเส้นยาวได้อย่างปลอดภัย (สูงถึง 25–50 กม.) โดยไม่มีปัญหาเช่นการโจมตีหรือความเหนื่อยหน่าย

การออกแบบที่กะทัดรัดและเรียบง่าย:

o ขนาดกะทัดรัดที่มีโครงสร้าง asimple

o การดำเนินงานที่ไม่ต้องบำรุงรักษาเป็นเวลานานทำให้มั่นใจได้ว่าการหยุดทำงานและค่าใช้จ่ายลดลงลดลง

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

เลขที่	LTEM		หน่วย	ข้อมูล
1	ได้รับคะแนน	แรงดันไฟฟ้า	KV	40.5
	ฉนวนที่ได้รับการจัดอันดับ ระดับ	Lightning Impact ทนต่อแรงดันไฟฟ้า (ค่าเต็มยอด)	KV	185
		ความถี่พลังงานทนต่อแรงดันไฟฟ้า (IMIN)	KV	95
2	จัดอันดับปัจจุบัน		A	1600 2000
3	ชีวิตเชิงกล		Fime ต่อไป	3000
4	อันดับความดันของซัลเฟอร์เฮกซาฟลูออไรด์ก๊าซความดัน lgauge ที่ 20 ℃)		MPA	0.50
5	ความดันสัญญาณเตือน/ความดันการทำงานขั้นต่ำ (ความดันมาตรวัดที่ 20 ℃)		MPA	0.47/0.45
6 7	จัดอันดับการสลับวงจรลัดวงจร		ที่	25 63	31.5
	จัดอันดับกระแสไฟลัดวงจร (จุดสูงสุด)		ที่		80
8	จัดอันดับในระยะเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า (กระแสความร้อนที่มีเสถียรภาพ)		ที่	25	31.5
9	จัดอันดับในระยะเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า (กระแสความร้อนที่มีเสถียรภาพ)		ที่	60	80
10	จัดอันดับการสลับวงจรลัดวงจร		ที่	63	8
11	จำนวนเวลาสลับสะสมภายใต้การสลับระยะสั้นระยะสั้นที่ได้รับการจัดอันดับ		เวลา	15	10
12	จัดอันดับระยะเวลาการลัดวงจร		S	4
13	เวลาปิดการดำเนินงานของ Lat Voltagel			≤0.1
14	เวลาสลับ (ที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ)		5	≤0.06
15	ลำดับการดำเนินการจัดอันดับ			C-0.3S-CO-180S-CO
16	จัดอันดับการเปิดและปิดธนาคารตัวเก็บประจุโมโนเมียลปัจจุบัน		A	400
17	ในการรั่วไหล		%ปี	≤1
18	ปริมาณน้ำของแก๊สซัลเฟอร์เฮกซาฟลูออไรด์ (v/v)			≤150x10-9
19	กลไกการทำงานของสปริง CT14 ที่มีแรงดันไฟฟ้าในการจัดอันดับ
	ปิดคอยล์เปิดแรงดันคอยล์		V	ออกอากาศ: 220 380 IDC): 48 110 220
	แรงดันไฟฟ้าที่เก็บพลังงาน		V	IAC): 220 380 (DC): 110 220
20	น้ำหนักก๊าซซัลเฟอร์เฮกซาฟีโอโรด		กิโลกรัม	8
21	น้ำหนักของ Circuil Breaker [กลไกการทำงาน)		กิโลกรัม	1400

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

รายการ: LW36-40.5 SF6 Circuit Breaker

สภาพแวดล้อมการทำงานของ LW36-40.5 SF6 Circuit Breaker:

ช่วงอุณหภูมิแวดล้อม:

ขั้นต่ำ: -30 ° C

สูงสุด: +40 ° C

(สำหรับเงื่อนไขพิเศษสามารถปรับแต่งได้สำหรับช่วงอุณหภูมิที่สูงขึ้นหรือต่ำลง)

ระดับความสูง:

สามารถใช้งานได้สูงถึง 1,000 เมตรจากระดับน้ำทะเล

สำหรับระดับความสูงที่สูงกว่า 1,000 เมตรอาจจำเป็นต้องมีการปรับเปลี่ยนเพื่อให้แน่ใจว่าประสิทธิภาพที่เหมาะสม

ความชื้น:

ความชื้นสัมพัทธ์ไม่ควรเกิน 95%(ไม่ใช่การระงับ)

ระดับมลพิษ:

เหมาะสำหรับสภาพแวดล้อมที่มีระดับมลพิษระดับสูง

การต่อต้านแผ่นดินไหว:

ออกแบบมาเพื่อทนต่อความเข้มข้นสูงถึง 8 องศาในระดับริกเตอร์

ความต้านทานลม:

สามารถทนความเร็วลมได้สูงถึง 160 กม./ชม. ทำให้เหมาะสำหรับการติดตั้งกลางแจ้งในพื้นที่ที่มีลมแรง

สาเหตุที่เป็นไปได้ของความล้มเหลวของวงจรไฟฟ้า

รายการ: LW36-40.5 SF6 Circuit Breaker

สาเหตุที่เป็นไปได้ของความล้มเหลวของวงจรไฟฟ้า:

ความดันแก๊ส SF6 ไม่เพียงพอ:

ความดันก๊าซ SF6 ต่ำสามารถทำให้ความสามารถในการขยายโค้งของเบรกเกอร์ลดลงซึ่งนำไปสู่ความล้มเหลวในการขัดจังหวะความผิดพลาดอย่างเหมาะสม การตรวจสอบความดันก๊าซปกติเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้

การปนเปื้อนของก๊าซ SF6:

สารปนเปื้อน (เช่นความชื้นอากาศหรืออนุภาค) ในก๊าซ SF6 สามารถลดคุณสมบัติอิเล็กทริกและประสิทธิภาพการพักฟื้นอาร์คทำให้เกิดการทำงานผิดปกติ

ความล้มเหลวทางกล:

การสึกหรอของส่วนประกอบภายใน (เช่นหน้าสัมผัส, สปริง, กลไกการผ่าตัด) สามารถนำไปสู่การทำงานผิดปกติเช่นความล้มเหลวในการปิดหรือเปิดเบรกเกอร์เมื่อจำเป็น

เงื่อนไขวงจรหรือลัดวงจร:

หากเบรกเกอร์อยู่ภายใต้เงื่อนไขของ Circuit Orshort-Circuit เกินความสามารถของมันอาจล้มเหลวในการขัดจังหวะกระแสความผิดพลาดอย่างมีประสิทธิภาพซึ่งอาจนำไปสู่ความเสียหายของระบบ

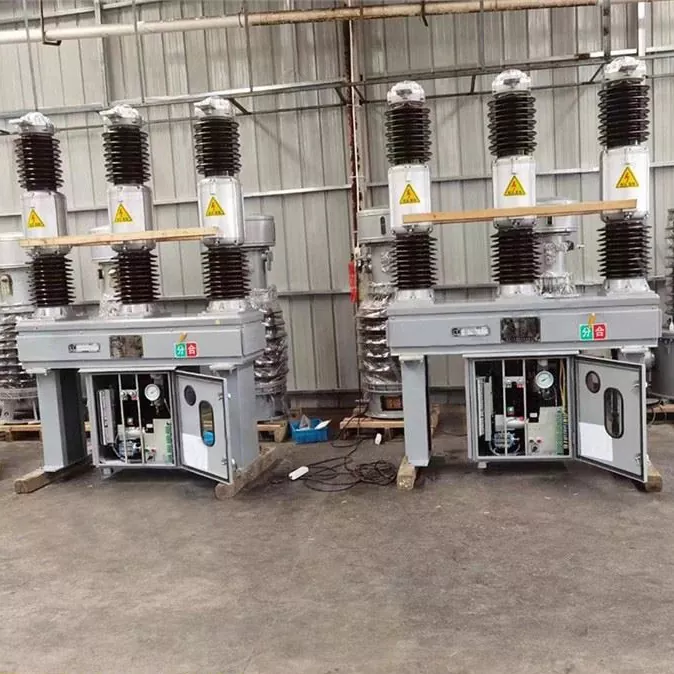

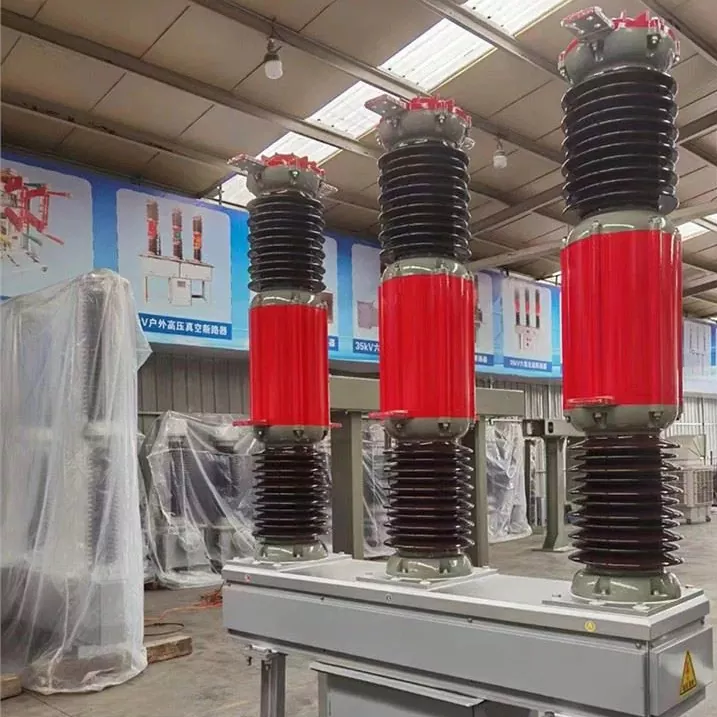

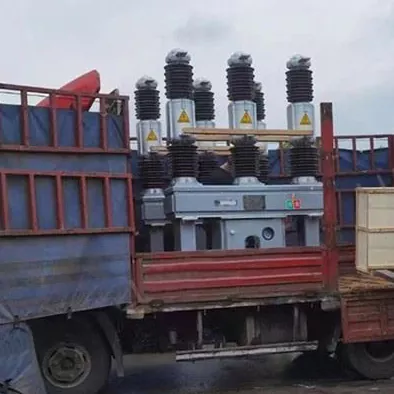

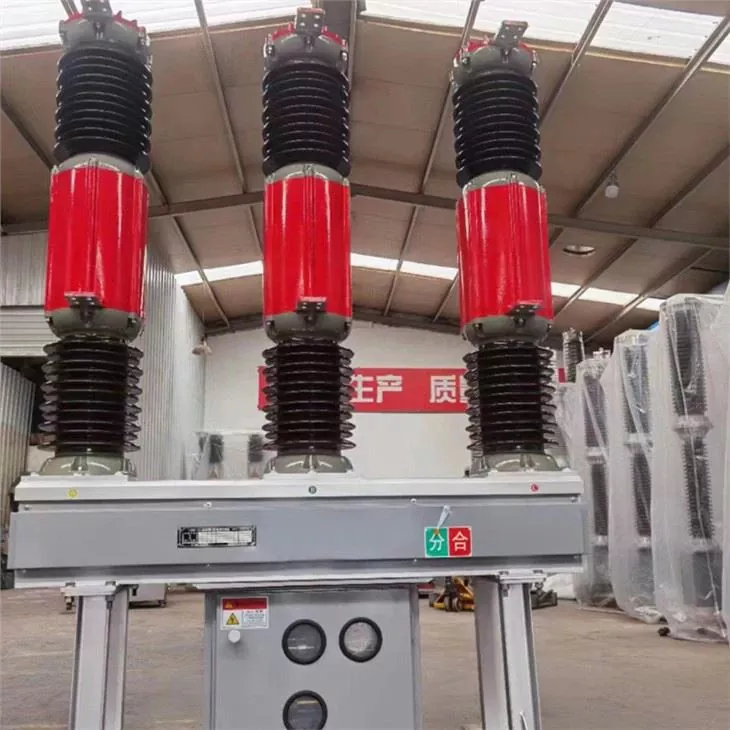

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

รายการ: LW36-40.5 SF6 Circuit Breaker

1. แรงดันไฟฟ้าที่ได้รับการจัดอันดับของเบรกเกอร์วงจร LW36-40.5 SF6 คืออะไร?

·เบรกเกอร์วงจร LW36-40.5 SF6 ได้รับการออกแบบมาสำหรับแรงดันไฟฟ้าที่เกิดขึ้นที่ 40.5 kV เหมาะสำหรับระบบส่งกำลังและการกระจายพลังงาน 35 kV

2. LW36-40.5 ใช้ก๊าซประเภทใดสำหรับการดับ ARC?

·ก๊าซเบรกเกอร์ USESSF6 (ซัลเฟอร์เฮกซาฟลูออไรด์) เป็นที่รู้จักกันดีในเรื่องคุณสมบัติอิเล็กทริกและอาร์คที่ยอดเยี่ยมที่ยอดเยี่ยมทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้แม้ภายใต้สภาวะความผิดปกติ

3. ชีวิตเชิงกลของ LW36-40.5 SF6 Breaker คืออะไร?

·อายุการใช้งานของ LW36-40.5 SF6 Circuit Breaker ได้รับการออกแบบมาเพื่อการดำเนินงานเกิน 3,000 การดำเนินการทำให้เหมาะสำหรับการสลับบ่อยครั้งในสภาพแวดล้อมที่ต้องการ
