LW8A-40.5 SF6 Breaker

รายการ: LW8A-40.5 SF6 Circuit Breaker
ประสิทธิภาพการดับ ARC ที่ดี: ทำให้มั่นใจได้ว่าการหยุดชะงักของกระแสไฟฟ้าที่เชื่อถือได้
โครงสร้างที่เรียบง่ายและขนาดกะทัดรัด: อำนวยความสะดวกในการติดตั้งง่ายและใช้พื้นที่อย่างมีประสิทธิภาพ
ประสิทธิภาพการเปิดที่ดีการดำเนินงานที่สมดุล: เพิ่มความน่าเชื่อถือในการดำเนินงานและความปลอดภัย
เบรกเกอร์วงจรปิดผนึกที่มีสัญญาณรบกวนการทำงานขนาดเล็ก: ให้การทำงานที่เงียบสงบและป้องกันการปนเปื้อนภายนอก
- การตรวจสอบและบำรุงรักษาต่ำ: ลดต้นทุนการดำเนินงานและปรับปรุงประสิทธิภาพ

ส่งคำถาม

รายละเอียดสินค้า

รายการ: LW8A-40.5 SF6 Circuit Breaker

·ฉนวนกันความร้อนและการดับ ARC Medium: ใช้แก๊สซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) สำหรับฉนวนที่ยอดเยี่ยมและประสิทธิภาพการดับอาร์ค

·โครงสร้าง: มีการออกแบบคอลัมน์เดี่ยวการแตกหักเดี่ยวสำหรับแต่ละเสาเพื่อให้มั่นใจว่าการทำงานที่กะทัดรัดและมีประสิทธิภาพ

·หลักการ Extinguishing ARC: ดำเนินการกับหลักการ Extinguishing ของพลังงาน ARC เพื่อประสิทธิภาพที่เชื่อถือได้

·แอคทูเอเตอร์: ติดตั้งโครงสร้างแอคชูเอเตอร์สปริง CT14 ที่เปิดใช้งานการเชื่อมโยงเชิงกลสามเฟสสำหรับการทำงานแบบซิงโครไนซ์

·การปฏิบัติตามกฎระเบียบ: ตรงตามมาตรฐานสากล AndiEC62271-100 เพื่อความปลอดภัยและความน่าเชื่อถือ

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

เลขที่ LTEM หน่วย ข้อมูล
1 ได้รับคะแนน เวิร์ก KV 40.5
ฉนวนที่ได้รับการจัดอันดับ
ระดับ
Lightning Impact ทนต่อแรงดันไฟฟ้า (ค่าเต็มยอด) KV 185
ความถี่พลังงานทนต่อแรงดันไฟฟ้า (IMIN) KV 95
2 จัดอันดับปัจจุบัน A 1600 2000
3 ชีวิตเชิงกล การเป็นอิสระ 3000
4 อันดับความดันของซัลเฟอร์เฮกซาฟลูออไรด์ก๊าซความดัน lgauge ที่ 20 ℃) MPA 0.50
5 ความดันสัญญาณเตือน/ความดันการทำงานขั้นต่ำ (ความดันมาตรวัดที่ 20 ℃) MPA 0.47/0.45
6
7
จัดอันดับการสลับวงจรลัดวงจร ที่ 25
63
31.5
จัดอันดับกระแสไฟลัดวงจร (จุดสูงสุด) ที่ 80
8 จัดอันดับในระยะเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า (กระแสความร้อนที่มีเสถียรภาพ) ที่ 25 31.5
9 จัดอันดับเวลาสั้น ๆ ทนต่อกระแส (กระแสความร้อน Stabl) ที่ 60 80
10 จัดอันดับวงจรลัดวงจรปัจจุบัน ที่ 63 8
11 จำนวนเวลาสลับสะสมภายใต้การสลับระยะสั้นระยะสั้นที่ได้รับการจัดอันดับ เวลา 15 10
12 จัดอันดับระยะเวลาการลัดวงจร S 4
13 เวลาปิดการดำเนินงานของ Lat Voltagel ≤0.1
14 เวลาสลับ (ที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ) S ≤0.06
15 ให้คะแนน orer ของการดำเนินการ C-0.3S-CO-180S-CO
16 จัดอันดับการเปิดและปิดธนาคารตัวเก็บประจุโมโนเมียลปัจจุบัน A 400
17 ในการรั่วไหล % ปี ≤1
18 ปริมาณน้ำของซัลเฟอร์เฮกซาฟลูออไรด์ GOS (V/V) ≤150x10-9
19 กลไกการทำงานของสปริง CT14 ที่มีแรงดันไฟฟ้าในการจัดอันดับ
ปิดคอยล์เปิดแรงดันคอยล์ V ออกอากาศ: 220 380 IDC): 48 110 220
แรงดันไฟฟ้าที่เก็บพลังงาน V IAC): 220 380 (DC): 110 220
20 น้ำหนักก๊าซซัลเฟอร์เฮกฟลูออไรด์ กิโลกรัม 8
21 น้ำหนักของเบรกเกอร์ circuil [induding กลไกการทำงาน กิโลกรัม 1400

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน:

รายการ: LW8A-40.5 SF6 Circuit Breaker

·อุณหภูมิแวดล้อม:

·สูง: + 40 ° 100

·ขั้นต่ำ: -30 ° 100

·ระดับความสูง:

·≤2000m (สำหรับการติดตั้งเหนือระดับความสูงนี้จำเป็นต้องมีการปรับระดับฉนวน)

·แรงดันลม:

·ไม่เกิน 700pa (เทียบเท่ากับความเร็วลมประมาณ 34m/s)

·การต่อต้านแผ่นดินไหว:

·ทนต่อความเข้มของแผ่นดินไหวสูงสุด 8 องศา

·ระดับมลพิษ:

·เหมาะสำหรับระดับการปนเปื้อนคลาส I

·ความแตกต่างของอุณหภูมิสูงสุดรายวัน:

·ไม่ควรเกิน 25 ° C

·การติดตั้ง:

·เหมาะสำหรับการกำหนดค่าที่ติดตั้งและติดตั้งอยู่ติดกันทั้งคู่

สาเหตุที่เป็นไปได้ของความล้มเหลวของวงจรไฟฟ้า

รายการ: LW8A-40.5 SF6 Circuit Breaker

·การดับอาร์คที่มีประสิทธิภาพ:

·ใช้ก๊าซ SF6 สำหรับการปราบปรามส่วนโค้งและฉนวนที่เหนือกว่า

·โครงสร้างขั้วเดี่ยว:

·มีการออกแบบคอลัมน์เดี่ยวแบบเดี่ยวสำหรับแต่ละเสา

·หลักการพลังงานตนเอง:

·ดำเนินการตามกลไกการดับส่วนโค้งพลังงานเองเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ภายใต้สภาวะความผิดปกติสูง

·กลไกการทำงานของฤดูใบไม้ผลิ:

·ติดตั้งแอคชูเอเตอร์สปริง CT14 สำหรับการเชื่อมโยงเชิงกลที่แข็งแกร่งและแม่นยำในสามขั้นตอน

·การปฏิบัติตาม:

·สอดคล้องกับมาตรฐานสากล GB1984 AndieC62271-100 เพื่อให้มั่นใจถึงคุณภาพและความปลอดภัย

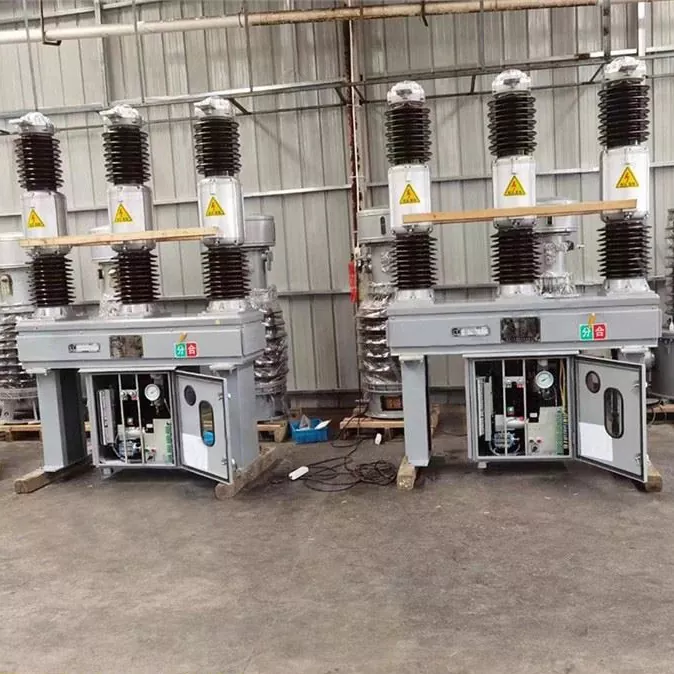

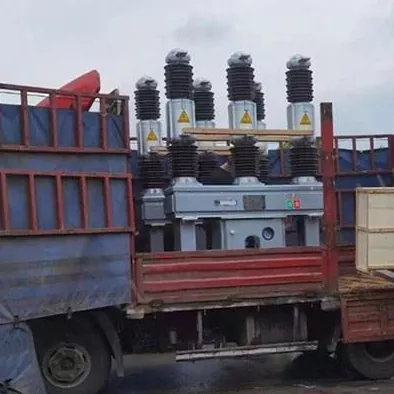

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

รายการ: LW8A-40.5 SF6 Circuit Breaker

Q1: แรงดันไฟฟ้าที่ได้รับการจัดอันดับของ LW8A-40.5 SF6 Breaker คืออะไร?
A1: แรงดันไฟฟ้าที่ได้รับการจัดอันดับคือ 40.5 kV


Q2: สื่อขัดจังหวะที่ใช้ในเบรกเกอร์นี้คืออะไร?
A2: มันใช้แก๊สซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นทั้งฉนวนกันความร้อนและการดับ ARC


Q3: เบรกเกอร์วงจรทำงานอย่างไร?
A3: เบรกเกอร์วงจรติดตั้งแอคชูเอเตอร์สปริง CT14 ทำให้การเชื่อมโยงเชิงกลของสามเฟสสำหรับการทำงานแบบซิงโครนัส


Q4: LW8A-40.5 เป็นไปตามมาตรฐานสากลหรือไม่?
A4: ใช่มันเป็นไปตามมาตรฐาน GB1984 และ IEC 62271-100
