ตู้สวิตช์แรงดันไฟฟ้าขนาดกลาง

ช่วงแรงดันไฟฟ้าของตู้สวิตช์แรงดันไฟฟ้ากลางสามารถขยายไปยังภายใน 36kV รวมถึงระดับแรงดันไฟฟ้าที่พบบ่อยเช่น 3kV, 6kV, 10kV, 20kV และ 35kV

พื้นที่แอปพลิเคชัน: ตู้สวิตช์แรงดันไฟฟ้าขนาดกลางส่วนใหญ่จะใช้ในเขตที่อยู่อาศัยในเมืองอาคารสาธารณะทางหลวงอุตสาหกรรมเคมี ฯลฯ สำหรับการส่งพลังงานและการกระจายและการควบคุมสถานีย่อยและการควบคุมและการป้องกันทางออก

ตู้สวิตช์แรงดันไฟฟ้าขนาดกลางคืออะไร? สวิตช์ที่หุ้มด้วยโลหะซึ่งมีประสิทธิภาพฉนวนที่ดีสำหรับอุปกรณ์อื่น ๆ นอกเหนือจากสวิตช์แรงดันไฟฟ้ากลางป้องกันส่วนโค้งจากการเผาไหม้ผ่านอุปกรณ์ไฟฟ้าทำให้มั่นใจได้ถึงความปลอดภัยของการใช้พลังงานและยังหลีกเลี่ยงการขยายช่วงความผิดพลาดของสวิตช์แรงดันไฟฟ้ากลางเมื่อใช้ไฟฟ้า ตู้สวิตช์แรงดันไฟฟ้าขนาดกลางประกอบด้วยสองส่วนหลัก: ตัวตู้และเบรกเกอร์วงจรและมีฟังก์ชั่นเช่นทางเข้าเหนือศีรษะและทางออกทางออกสายเคเบิลทางเข้าและทางออกและการเชื่อมต่อบัสบาร์ ร่างกายของคณะรัฐมนตรีประกอบด้วยที่อยู่อาศัยส่วนประกอบไฟฟ้า (รวมถึงชิ้นส่วนฉนวน) กลไกต่าง ๆ ขั้วทุติยภูมิและการเชื่อมต่อ

หมวดหมู่ของสวิตช์แรงดันไฟฟ้าขนาดกลางคืออะไร?

ตามโครงสร้างของสวิตช์แรงดันไฟฟ้ากลางมีหลายประเภทของสวิตช์แรงดันไฟฟ้ากลาง:

(1) สวิตช์กึ่งแรงดันไฟฟ้ากึ่งแรงดันไฟฟ้าด้านหน้าและด้านข้างของตู้ถูกล้อมรอบด้านหลังและบัสบาร์ถูกเปิดเผยโครงสร้างนั้นง่ายราคาต่ำความปลอดภัยไม่ดีและใกล้เคียงกับการถูกกำจัดเช่นประเภท GGLA

(2) สวิตช์เกียร์ขนาดกลางชนิดกล่องมีเปลือกโลหะ แต่มีช่องน้อยลง busbar ก็ล้อมรอบด้วยและความปลอดภัยก็ดีกว่า เช่นประเภท xgn

(3) สวิตช์สวิทช์แรงดันไฟฟ้าช่วงช่วงเวลาแต่ละห้องจะถูกคั่นด้วยพาร์ติชันที่ไม่ใช่โลหะอย่างน้อยหนึ่งรายการและความปลอดภัยดีกว่า เช่นประเภท Jyn

(4) สวิตช์แรงดันไฟฟ้าขนาดกลางหุ้มเกราะแต่ละห้องจะถูกคั่นด้วยพาร์ติชันโลหะและสายดินด้วยความปลอดภัยที่ดีโครงสร้างที่ซับซ้อนความแม่นยำในการประมวลผลสูงและราคาที่สูงขึ้นเล็กน้อย เช่นประเภท Kyn ที่ทำในประเทศจีนและประเภท ZSL ของ ABB

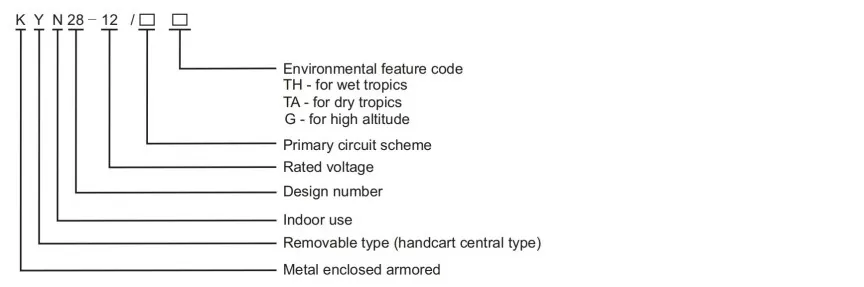

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

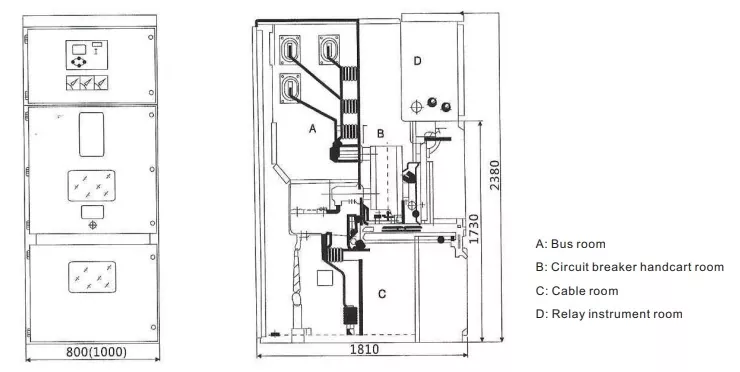

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

ข้อกำหนดด้านสภาพแวดล้อมการใช้งานของสวิตช์แรงดันไฟฟ้ากลางรวมถึงอุณหภูมิความชื้นความสูงคุณภาพอากาศและด้านอื่น ๆ ‌

1. ความต้องการอุณหภูมิ ‌: ความต้องการอุณหภูมิของสวิตช์แรงดันไฟฟ้ากลางโดยทั่วไปคือ -5 ℃ ~+40 ℃ เมื่ออุณหภูมิสูงกว่าช่วงนี้ประสิทธิภาพทางไฟฟ้าประสิทธิภาพเชิงกลและระดับการป้องกันของตู้ไฟฟ้าจะได้รับผลกระทบ ‌

‌2. ข้อกำหนดความชื้น ‌: ข้อกำหนดความชื้นของสวิตช์แรงดันไฟฟ้ากลางโดยทั่วไปแล้วความชื้นสัมพัทธ์ไม่เกิน 50% เมื่อความชื้นสูงเกินไปการรั่วไหลการลดฉนวนและปัญหาอื่น ๆ อาจเกิดขึ้นภายในตู้ไฟฟ้าส่งผลกระทบต่ออายุการใช้งานและความปลอดภัยของอุปกรณ์ ‌

3. ความต้องการระดับความสูง ‌: สำหรับพื้นที่ที่มีความสูงสูงจำเป็นต้องใช้สวิตช์เกียร์แรงดันไฟฟ้าขนาดกลางที่กำลังการผลิตลดลงหรือต้องทนต่อการทดสอบแรงดันไฟฟ้าตามมาตรฐานที่เกี่ยวข้อง ตัวอย่างเช่นที่ระดับความสูง 3,000 เมตรการแก้ไขฉนวนและการทดสอบแรงดันไฟฟ้าจะต้องใช้เพื่อให้แน่ใจว่าการทำงานปกติของอุปกรณ์ ‌

4‌. ข้อกำหนดด้านคุณภาพอากาศ ‌: ความต้องการคุณภาพอากาศของสวิตช์แรงดันไฟฟ้าขนาดกลางค่อนข้างสูงและโดยทั่วไปจะไม่มีก๊าซกัดกร่อนฝุ่นและสารอันตรายอื่น ๆ เมื่อสารที่เป็นอันตรายเหล่านี้มีอยู่ในอากาศพวกเขาจะทำลายอุปกรณ์ไฟฟ้าและส่งผลกระทบต่ออายุการใช้งานและความปลอดภัยของอุปกรณ์ ‌

ข้อดีและคุณสมบัติของสวิตช์เจอร์

คุณสมบัติหลักและข้อดีของสวิตช์แรงดันไฟฟ้ากลางรวมถึงแง่มุมต่อไปนี้:

1. พารามิเตอร์ประสิทธิภาพสูง: สวิตช์แรงดันไฟฟ้ากลางมีพารามิเตอร์ประสิทธิภาพที่ยอดเยี่ยมเช่นความสามารถในการทนต่อแรงดันไฟฟ้าสูงและความสามารถในการทนต่อกระแสไฟฟ้าลัดวงจร ตัวอย่างเช่นแรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าของสวิตช์แรงดันไฟฟ้ากลางถึง 75kV และกระแสที่ทนทานต่อเวลาสั้น ๆ สามารถเข้าถึงได้ 25-40ka มันสามารถทำงานได้อย่างเสถียรภายใต้สภาพแวดล้อมที่มีแรงดันไฟฟ้าสูงต่าง ๆ ต้านทานการกระแทกความผิดพลาดได้อย่างมีประสิทธิภาพเช่นกระแสไฟฟ้าเกินและกระแสไฟฟ้าลัดวงจรในระบบพลังงานและให้ความมั่นใจในความต่อเนื่องของแหล่งจ่ายไฟ

2. ฉนวนกันความร้อนและประสิทธิภาพการทำงานที่ดี: สวิตช์เกียร์แรงดันไฟฟ้ากลางได้รับการออกแบบด้วยฉนวนกันความร้อนและประสิทธิภาพการทำงานที่ดี ตัวอย่างเช่นความสามารถในการ arcing ภายในของสวิตช์แรงดันไฟฟ้ากลางถึง 31.5ka/4s และ 40ka/0.5s ซึ่งเป็นไปตามมาตรฐาน AFLR ระดับ IAC สามารถ จำกัด ช่วงผลกระทบของอาร์คได้อย่างมีประสิทธิภาพในระหว่างความผิดพลาดภายในลดความเสียหายให้กับตู้และอุปกรณ์โดยรอบ

3. การออกแบบแบบแยกส่วนและขนาดเล็ก: สวิตช์เกียร์แรงดันไฟฟ้ากลางมักใช้การออกแบบแบบแยกส่วนซึ่งง่ายต่อการผลิตประกอบบำรุงรักษาและยกเครื่อง ตัวอย่างเช่นตู้ของสวิตช์แรงดันไฟฟ้ากลางแบ่งออกเป็นหน่วยการทำงานอิสระเช่นห้องบัสบาร์ห้องเบรกเกอร์ห้องเคเบิลและช่องควบคุม อินเทอร์เฟซขนาดและการเชื่อมต่อของแต่ละหน่วยได้มาตรฐานซึ่งสะดวกสำหรับตำแหน่งความผิดพลาดและการแยกลดเวลาการหยุดทำงานและค่าใช้จ่ายในการบำรุงรักษา

4. นอกจากนี้ความกว้างของตู้ของบางรุ่นมีเพียง 550 มม. ซึ่งจะช่วยลดพื้นที่พื้นได้อย่างมากและเหมาะสำหรับสถานที่ที่มีทรัพยากรที่ดินแน่น

5. ฟังก์ชั่นอัจฉริยะ: สวิตช์เกียร์แรงดันไฟฟ้ากลางที่ทันสมัยมีฟังก์ชั่นอัจฉริยะที่หลากหลายรวมถึงการตรวจสอบอุณหภูมิอัจฉริยะที่ฝังตัวการตรวจสอบลักษณะอาร์คสูญญากาศการตรวจสอบของตู้เก็บของอัจฉริยะ การควบคุมรถเข็นและมีดกราวด์การตรวจสอบและป้องกัน ฯลฯ ปรับปรุงระดับของอุปกรณ์อัตโนมัติและความปลอดภัยในการดำเนินงาน 6. การรับประกันความปลอดภัยสูง: สวิตช์เกียร์แรงดันไฟฟ้าขนาดกลางได้รับการออกแบบด้วยการเชื่อมต่อแบบประสานห้าแบบและมาตรการความปลอดภัยอื่น ๆ ตัวอย่างเช่นสวิตช์เกียร์แรงดันไฟฟ้ากลางใช้การออกแบบอินเตอร์ล็อคห้าแบบเพื่อป้องกันการเพิ่มขึ้นเช่นการผลักและดึงรถเข็นเบรกเกอร์วงจรภายใต้ภาระการเปิดการเปิดและปิดเบรกเกอร์วงจร ฯลฯ โดยพื้นฐาน

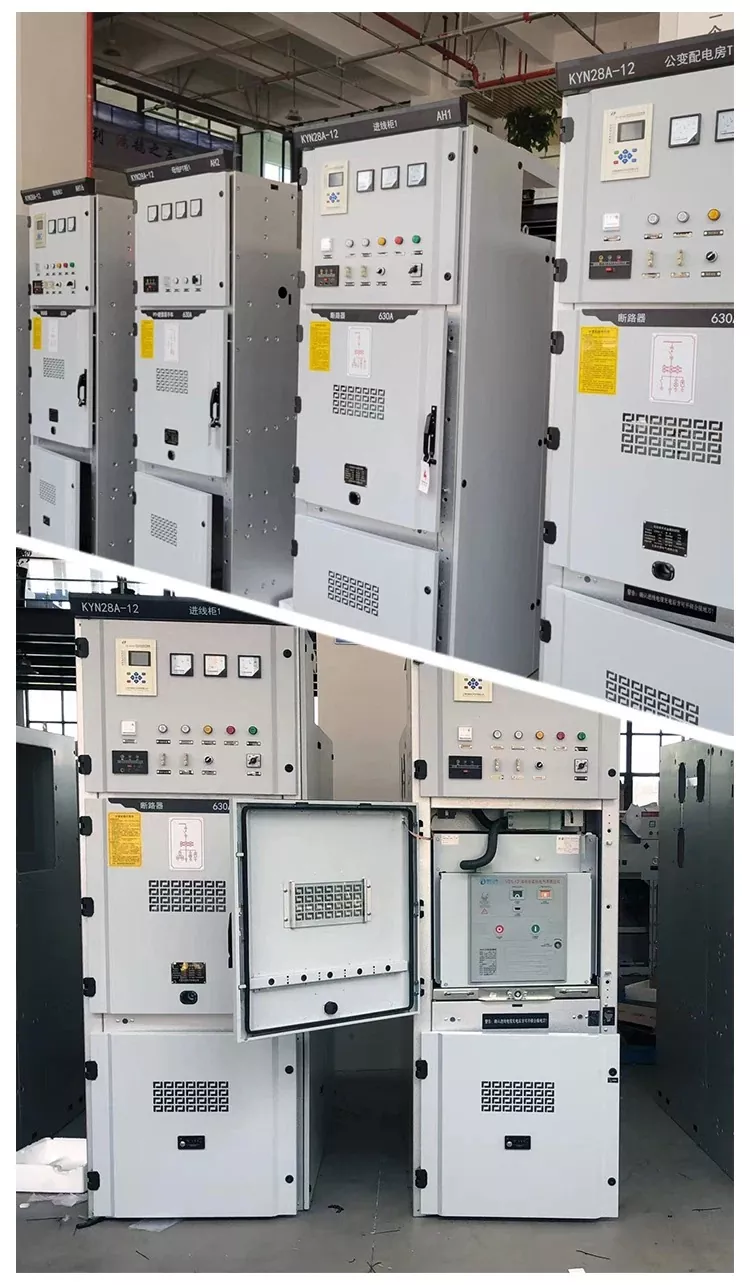

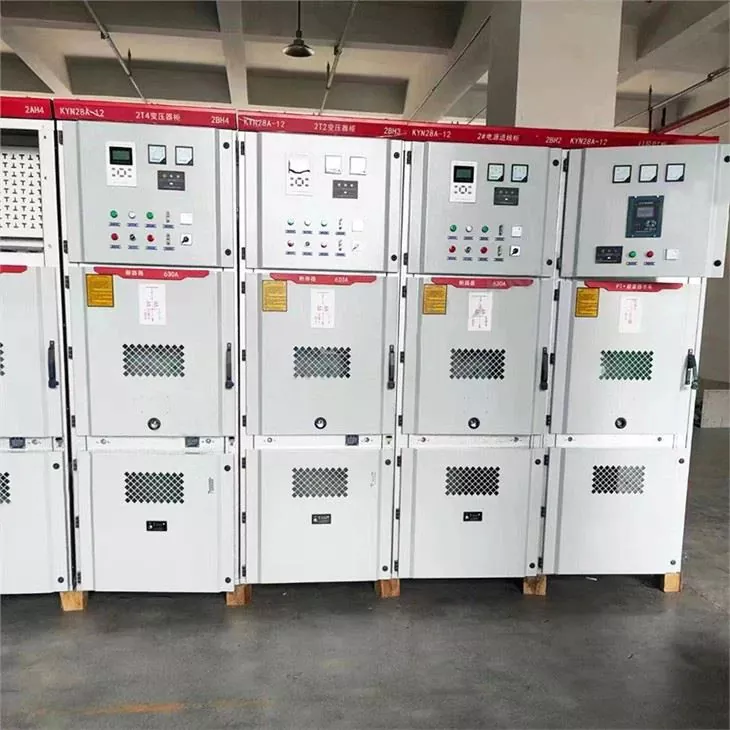

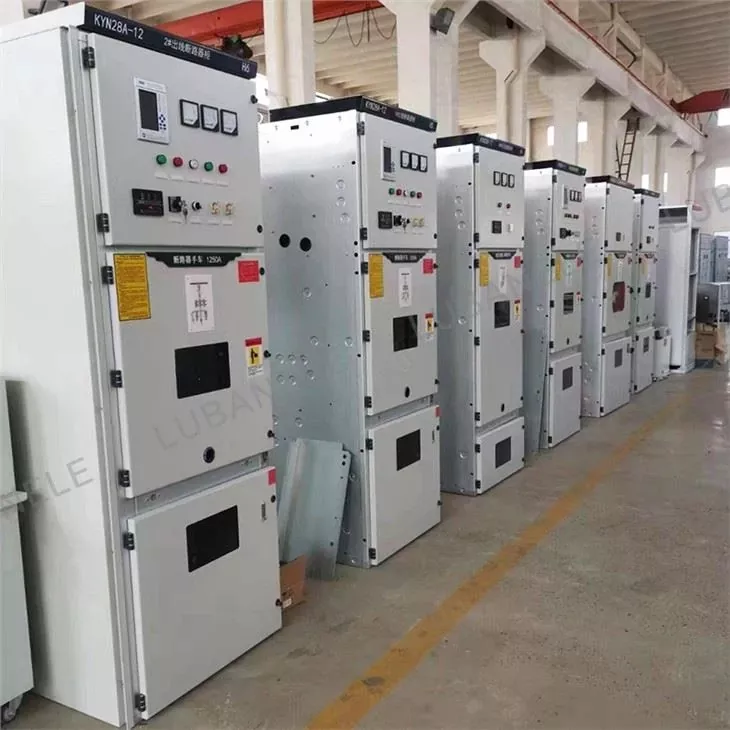

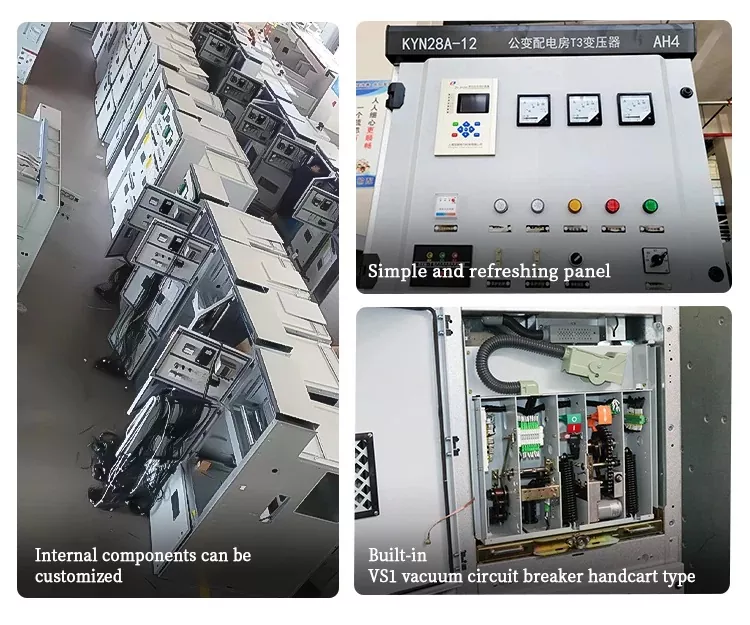

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
