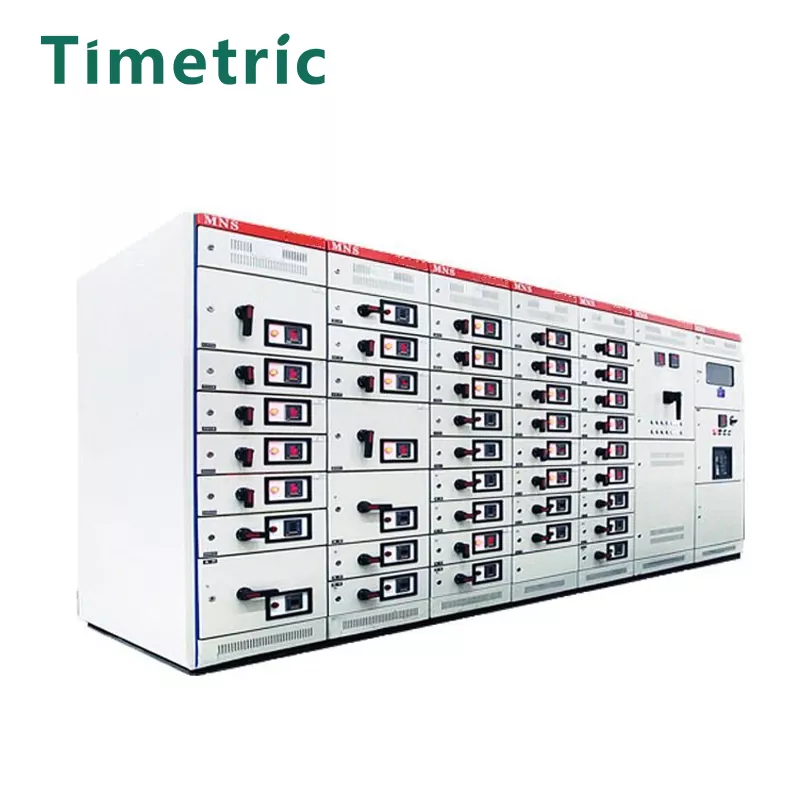

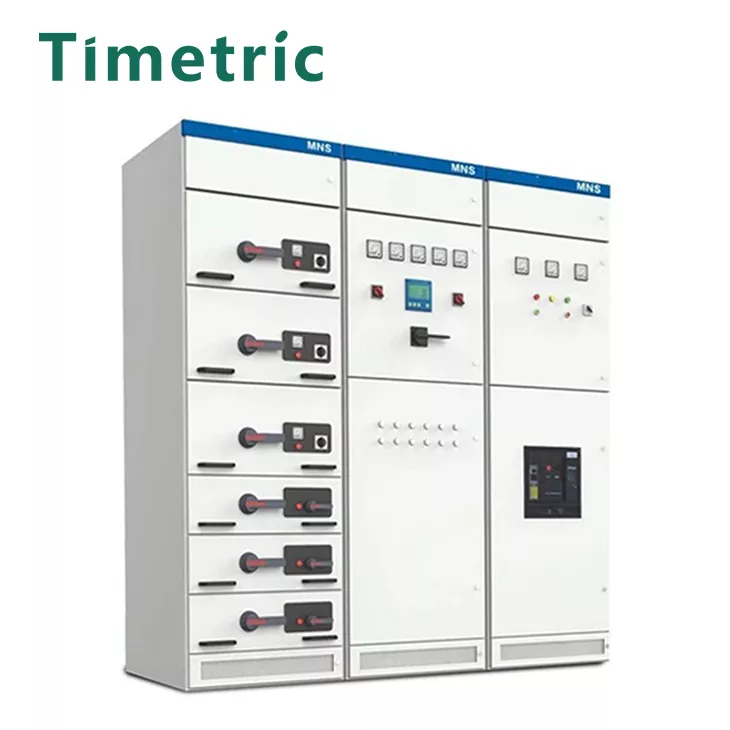

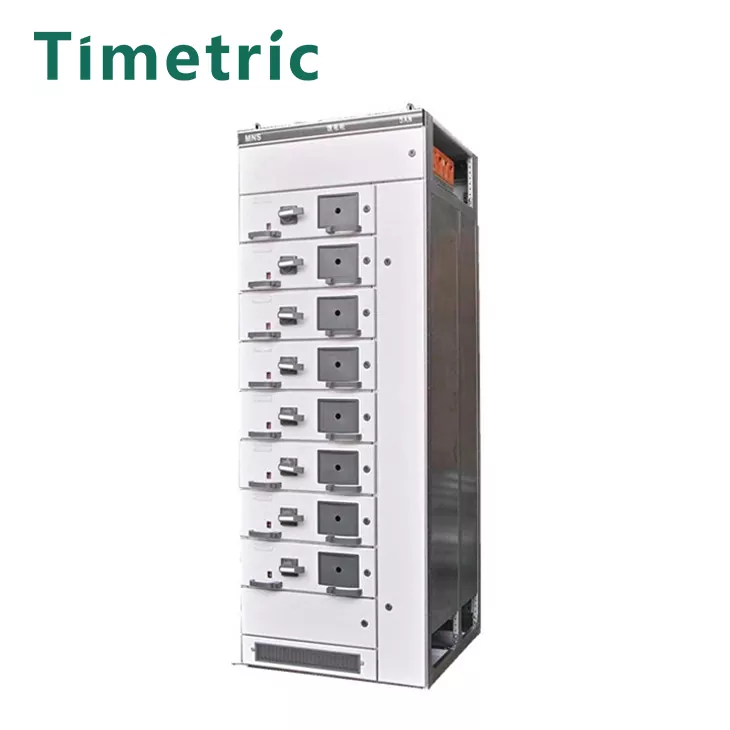

MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์
  • MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์
  • MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์
  • MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์
  • MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์
  • MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์

MSN ประเภทลิ้นชักแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์

TIMETRIC Electric Electric Type ตู้สวิตช์ชนิดแรงดันไฟฟ้าแรงดันต่ำและส่วนประกอบไฟฟ้าและวัตถุดิบที่ใช้ในนั้นเป็นอุปกรณ์ขั้นสูงและเชื่อถือได้ทั้งหมดที่เลือกตามข้อกำหนดของภาพวาด ข้อกำหนดทางเทคนิคขอบเขตของการจัดหาสภาพการทำงานพารามิเตอร์ทางเทคนิคการตรวจสอบจากโรงงานการยอมรับในสถานที่และการฝึกอบรมทางเทคนิคสามารถปฏิบัติตามข้อกำหนดทั้งหมดที่เจ้าของนำเสนอในภาพวาด

ส่งคำถาม

รายละเอียดสินค้า

TIMETRIC Electric MSN ประเภทสวิตช์ลิ้นชักแรงดันไฟฟ้าต่ำได้รับการออกแบบและผลิตตามมาตรฐานต่อไปนี้

GB7251.1 สวิตช์เกียร์แรงดันไฟฟ้าต่ำ

ZBK36001 แรงดันไฟฟ้าต่ำที่ถอนได้อย่างสมบูรณ์สวิตช์

GB4720 เครื่องใช้ไฟฟ้าแรงดันไฟฟ้าต่ำและอุปกรณ์ควบคุมไฟฟ้า

GB9466 วิธีการทดสอบพื้นฐานสำหรับสวิตช์แรงดันไฟฟ้าต่ำที่สมบูรณ์

GB9466 วิธีการทดสอบพื้นฐานสำหรับสวิตช์แรงดันไฟฟ้าต่ำที่สมบูรณ์

GB50150 มาตรฐานการทดสอบการแลกเปลี่ยนอุปกรณ์ไฟฟ้าสำหรับวิศวกรรมการติดตั้งระบบไฟฟ้า

GB50168 ข้อมูลจำเพาะการก่อสร้างและการยอมรับสำหรับสายเคเบิลสำหรับวิศวกรรมการติดตั้งไฟฟ้า

IEC439-1 อุปกรณ์ที่สมบูรณ์ซึ่งประกอบด้วยสวิตช์แรงดันไฟฟ้าต่ำและเครื่องใช้ไฟฟ้าควบคุม

ข้อกำหนดและมาตรฐานทั้งหมดข้างต้นเป็นเวอร์ชันที่ถูกต้อง

1. เฟรมระบบของ MSN ประเภทลิ้นชักชนิดแรงดันไฟฟ้าต่ำประเภทตู้สวิตช์เป็นเฟรมรูปตัว C ที่มีรูระยะเวลา 25 มม. การเชื่อมต่อของโครงสร้างเฟรมประกอบขึ้นด้วยสกรูที่แตะด้วยตนเองขั้นสูงในระดับสากล ชิ้นส่วนเฟรมทั้งหมดปราศจากการบำรุงรักษา

2. ประเภทสวิตช์ลิ้นชักแรงดันไฟฟ้าต่ำ MSN เป็นโมดูลสูงโดยมีโมดูลมาตรฐาน e = 25 มม. เนื่องจากเฟรมใช้ระบบรูขนาด 25 มม. โครงสร้างเฟรมจึงสามารถประกอบเป็นตู้ประเภทต่าง ๆ ได้โดยไม่ต้องใช้เครื่องมือพิเศษ

3. ประเภทสวิตช์ลิ้นชักแรงดันไฟฟ้าต่ำประเภท MSN นั้นขึ้นอยู่กับชุดเฟรมตู้ที่สมบูรณ์และพาร์ติชันแนวตั้งและแนวนอนได้รับการแก้ไขด้วยสลักเกลียว ตู้ทั้งหมดได้รับการแก้ไขบนฐานเดียวเพื่อสร้างระบบสนับสนุนตนเองที่มีเสถียรภาพซึ่งจะไม่ได้รับความเสียหายจากการสั่นสะเทือน

4. ตู้สามารถแบ่งออกเป็น: ช่องอุปกรณ์, ห้องบัสบาร์และช่องสายเคเบิล

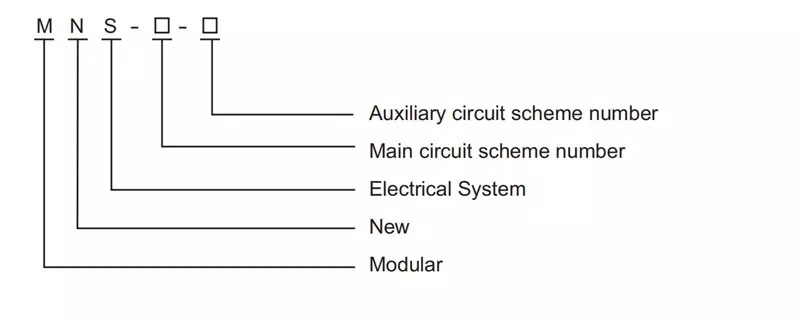

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

LTEM หน่วย พารามิเตอร์
แรงดันไฟฟ้า KV 36  40.5
ความถี่ที่ได้รับการจัดอันดับ Hz 50
การรักษาที่ได้รับการจัดอันดับ A 63012501600200025003150
Busbar Busbar จัดอันดับปัจจุบัน A 63012501600200025003150
Busbar หลักจัดอันดับปัจจุบัน A 63012501600200025003150
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า KV 70  95
การลดแรงกระตุ้นแรงกระตุ้นแรงดันไฟฟ้า KV 170  185
ให้คะแนนระยะเวลาสั้น ๆ ทนต่อกระแส (4S) ที่ 16/20/25/11.5/40
การจัดอันดับวงจรลัดวงจร ที่ 40/50/63/80/100
แรงดันไฟฟ้าที่ได้รับการจัดอันดับสำหรับวงจรควบคุม V DC110, DC220, AC220

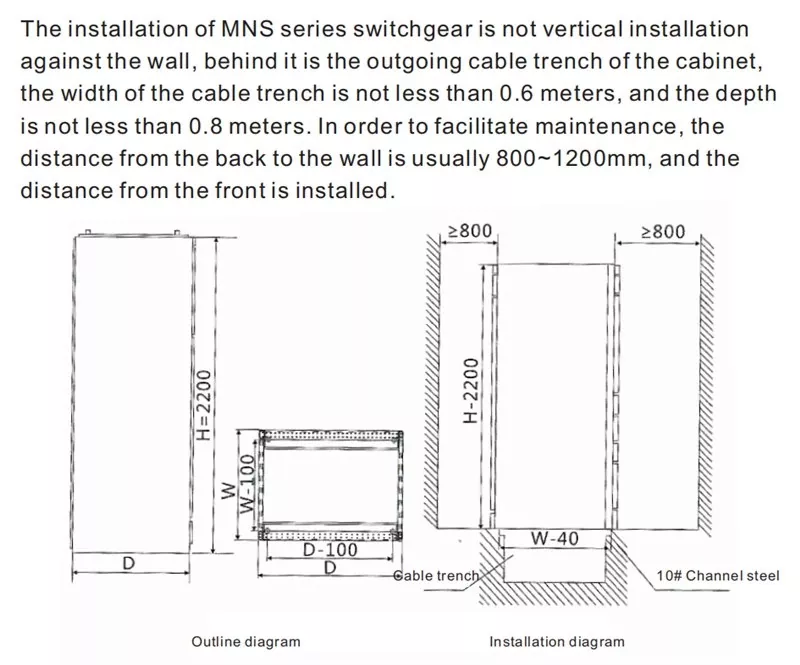

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน:

TIMETRIC Electric MSN ประเภทลิ้นชักแรงดันต่ำประเภทสวิตช์สวิตช์ใช้สภาพแวดล้อมสภาพแวดล้อม:

1. การติดตั้งที่ตั้ง: ในอาคาร

2. ความกว้าง: ต่ำกว่า 1,000 ม.

3. อุณหภูมิอุณหภูมิ: -15 ℃ ~+45 ℃

4.Maximum อุณหภูมิรายวัน: +35 ℃ (เฉลี่ย 24 ชั่วโมง)

5. ความแตกต่างของอุณหภูมิทุกวัน: <15k

6.Maximum ความชื้นสัมพัทธ์: 95% (เฉลี่ยรายวัน)

7.90% (25 ℃) (เฉลี่ยรายเดือน)

8. ความต้านทานทางเพศ: ความเข้มของความอดทนไม่เกิน 8 องศา

9. ระดับมลพิษทางอากาศ: มลพิษเล็กน้อย

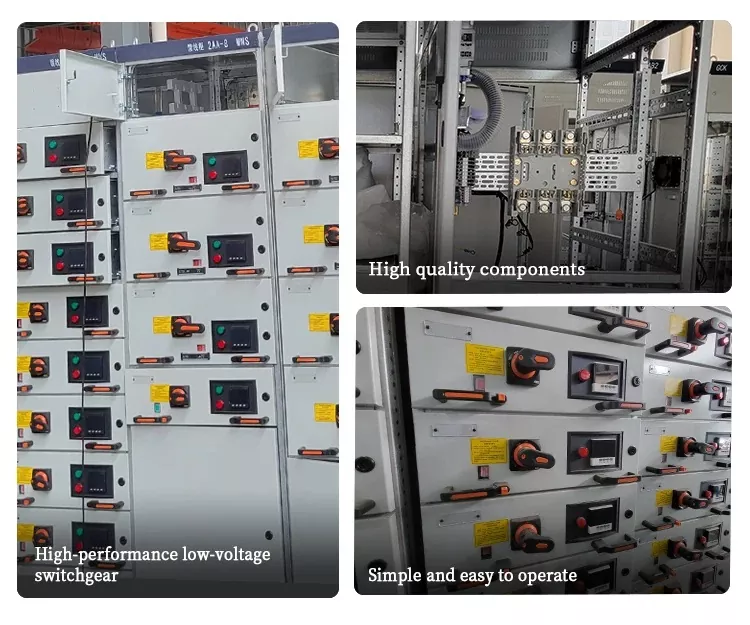

ข้อดีและคุณสมบัติของสวิตช์เจอร์

1. Timetric Electric MSN ประเภทลิ้นชักแรงดันต่ำประเภทตู้สวิตช์มีการออกแบบขนาดกะทัดรัด การออกแบบตู้สวิตช์แรงดันไฟฟ้าต่ำนี้สามารถรองรับหน่วยการทำงานได้มากขึ้นในพื้นที่ขนาดเล็ก
2. ความเก่งกาจและการประกอบที่ยืดหยุ่น โปรไฟล์ C-type ที่มีโมดูลัส 25 มม. สามารถตอบสนองความต้องการของรูปแบบโครงสร้างต่าง ๆ ระดับการป้องกันและสภาพแวดล้อมการใช้งาน
3. การออกแบบโมดูลมาตรฐาน: สามารถประกอบด้วยหน่วยมาตรฐานเช่นการป้องกันการดำเนินการแปลงการควบคุมการควบคุมและการบ่งชี้ ผู้ใช้สามารถเลือกที่จะรวบรวมตามความต้องการของพวกเขา สามารถใช้ชิ้นส่วนแอสเซมบลีมากกว่า 200 ชิ้นเพื่อประกอบโครงสร้างตู้ของแผนการที่แตกต่างกันและรูปแบบพาร์ติชันคงที่หรือหน่วยลิ้นชัก
4. ตู้มีความปลอดภัยสูงและส่วนประกอบพลาสติกวิศวกรรมที่มีความแข็งแรงสูงที่มีความแข็งแรงสูงใช้เพื่อเพิ่มประสิทธิภาพความปลอดภัยได้อย่างมีประสิทธิภาพ

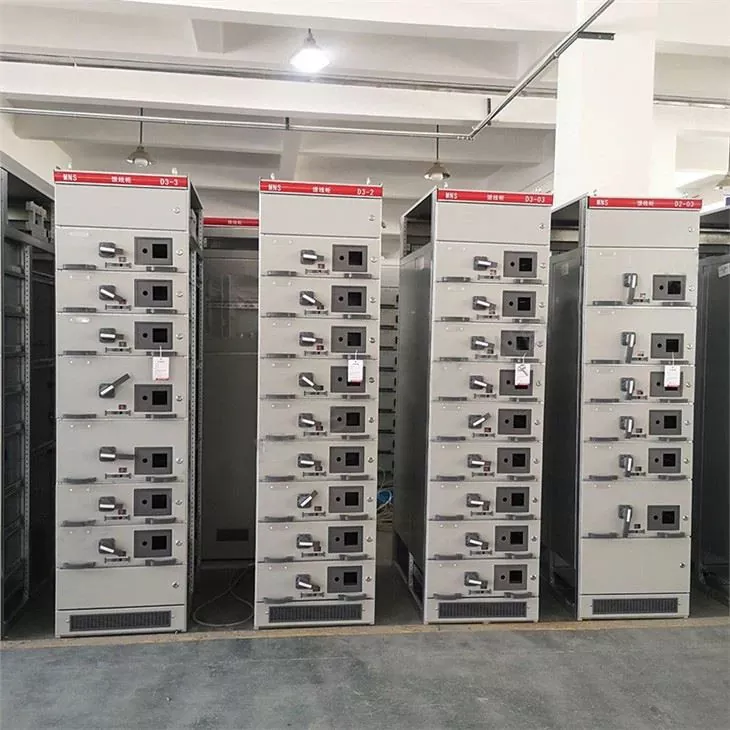

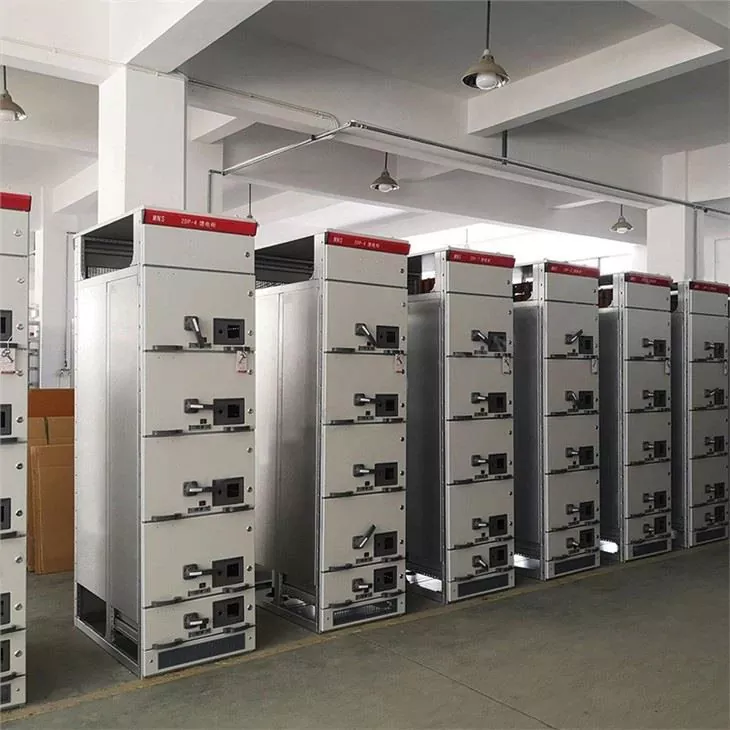

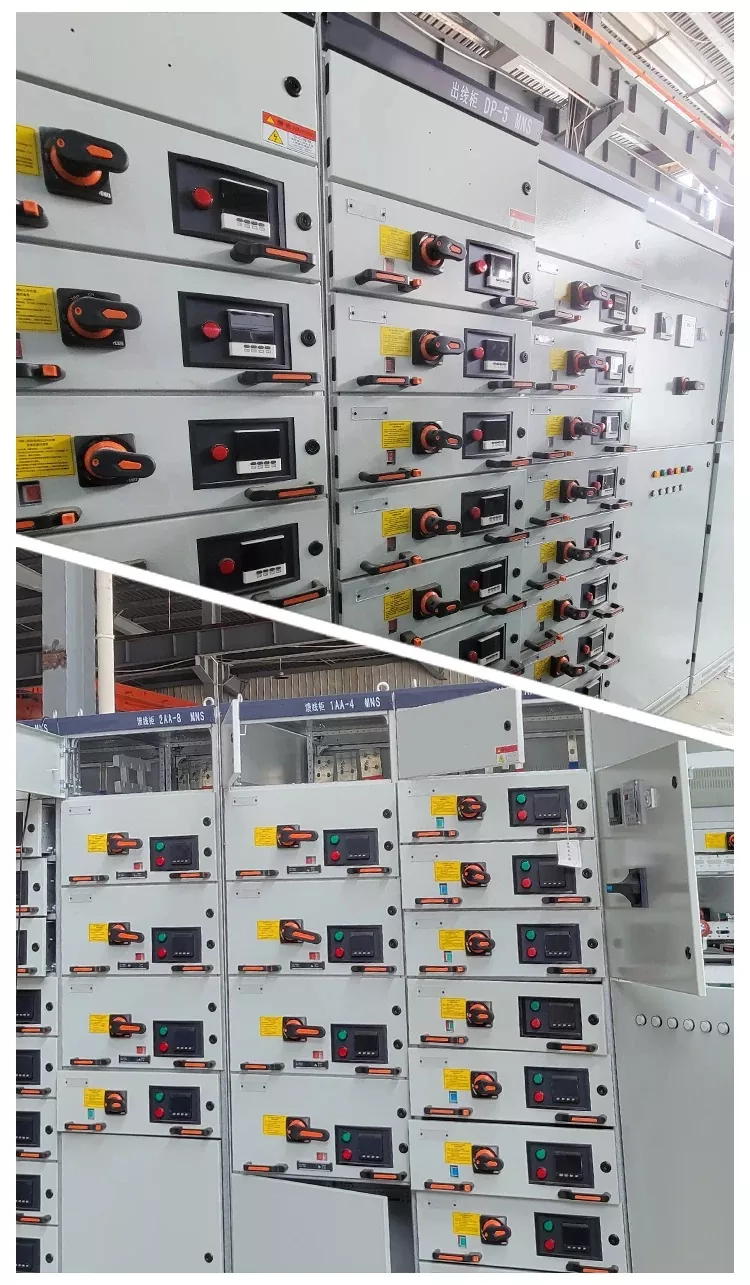

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ


เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
