อะไรทำให้เบรกเกอร์สุญญากาศในอาคารเป็นตัวเลือกที่ต้องการสำหรับระบบแรงดันไฟฟ้าปานกลาง

ภายในสถานีย่อยแรงดันไฟฟ้าปานกลาง แถวของสวิตช์เกียร์หุ้มโลหะจะคอยป้องกันการไหลของพลังงานไฟฟ้า เมื่อเกิดข้อผิดพลาด เช่น ไฟฟ้าลัดวงจร โอเวอร์โหลด สายเคเบิลขัดข้อง เบรกเกอร์จะต้องดำเนินการอย่างเด็ดขาด โดยแยกส่วนที่ชำรุดออกก่อนที่ความเสียหายจะลุกลาม เป็นเวลาหลายทศวรรษแล้วที่การเลือกเทคโนโลยีเซอร์กิตเบรกเกอร์เป็นประเด็นถกเถียง: น้ำมัน อากาศ SF6 หรือสุญญากาศ อย่างไรก็ตาม วันนี้มีผู้ชนะที่ชัดเจนสำหรับการใช้งานแรงดันไฟฟ้าปานกลางในอาคาร ที่เบรกเกอร์สุญญากาศในร่มได้กลายเป็นมาตรฐานอุตสาหกรรมที่ได้รับการคัดเลือกจากสาธารณูปโภค โรงงานอุตสาหกรรม และอาคารพาณิชย์ เพื่อประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัยที่ยอดเยี่ยม แต่เทคโนโลยีสุญญากาศที่ทำให้น่าสนใจคืออะไร?

เบรกเกอร์สุญญากาศในอาคารมีหลักการที่เรียบง่ายแต่ลึกซึ้ง นั่นคือตัวขัดขวางสุญญากาศ ด้วยการสร้างสุญญากาศที่เกือบจะสมบูรณ์แบบภายในห้องขัดขวาง เบรกเกอร์สามารถดับอาร์กไฟฟ้าด้วยความเร็วและประสิทธิภาพที่โดดเด่น สุญญากาศไม่มีโมเลกุลของก๊าซที่จะแตกตัวเป็นไอออน ต่างจากอากาศหรือน้ำมัน ดังนั้นจึงไม่สามารถรักษาส่วนโค้งไว้ได้เมื่อส่วนที่สัมผัสสัมผัสกัน ข้อได้เปรียบโดยธรรมชาตินี้ส่งผลให้มีเวลาหยุดชะงักเร็วขึ้น อายุการติดต่อยาวนานขึ้น และการบำรุงรักษาน้อยที่สุด นอกจากนี้ ตัวขัดขวางสุญญากาศยังได้รับการปิดผนึกตลอดอายุการใช้งาน ปกป้องการสัมผัสจากสิ่งแวดล้อม และรับประกันประสิทธิภาพที่สม่ำเสมอตลอดหลายทศวรรษ บทความนี้จะสำรวจปัจจัยทางเทคนิค การปฏิบัติงาน และเศรษฐศาสตร์ที่ทำให้เบรกเกอร์สุญญากาศภายในอาคารเป็นตัวเลือกที่ต้องการสำหรับระบบแรงดันไฟฟ้าปานกลาง โดยเปรียบเทียบกับเทคโนโลยีทางเลือก และให้รายละเอียดเกี่ยวกับคุณลักษณะการออกแบบเฉพาะที่ให้ประสิทธิภาพที่เหนือกว่า

สารบัญ

• 1. เบรกเกอร์สุญญากาศในร่มคืออะไรและทำงานอย่างไร
• 2. เหตุใดสุญญากาศจึงเหนือกว่าสื่อหยุดชะงักอื่นๆ
• 3. ข้อกำหนดทางเทคนิคที่สำคัญของเซอร์กิตเบรกเกอร์สุญญากาศในร่มประสิทธิภาพสูงมีอะไรบ้าง
• 4. เบรกเกอร์สุญญากาศในอาคารปรับปรุงความปลอดภัยและความน่าเชื่อถือของระบบได้อย่างไร
• 5. ข้อดีของต้นทุนการบำรุงรักษาและอายุการใช้งานคืออะไร
• 6. วิธีการเลือกเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารที่เหมาะกับการใช้งานของคุณ
• 7. คำถามที่พบบ่อย (FAQ)
• 8. บทสรุป

1. เบรกเกอร์สุญญากาศในร่มคืออะไรและทำงานอย่างไร

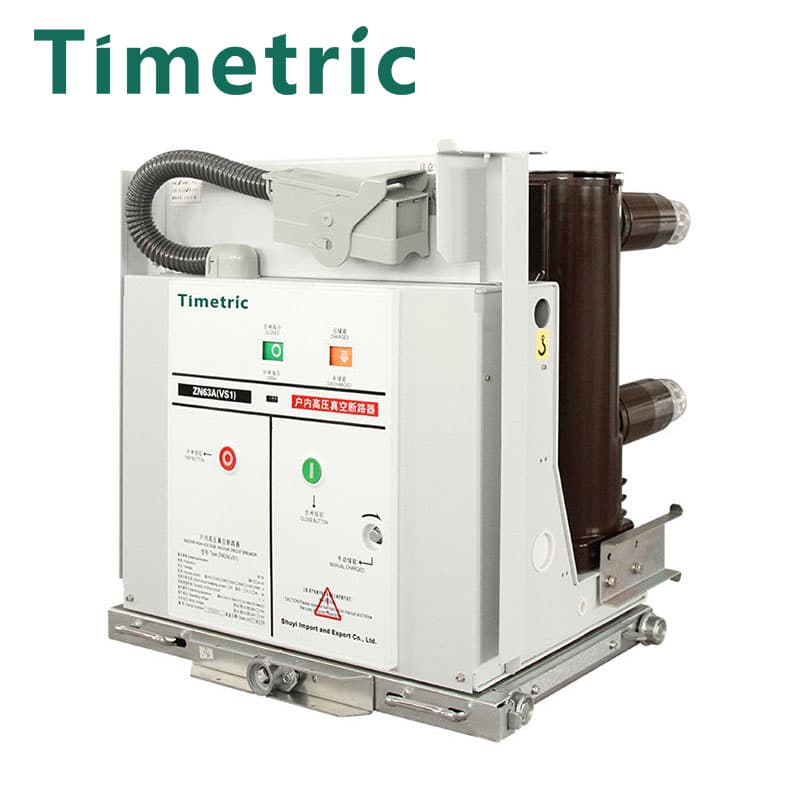

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารเป็นสวิตช์เกียร์ไฟฟ้าประเภทหนึ่งที่ออกแบบมาเป็นพิเศษสำหรับการใช้งานภายในอาคาร สถานีย่อย และสภาพแวดล้อมภายในอาคารอื่นๆ ใช้เพื่อป้องกันวงจรแรงดันไฟฟ้าปานกลาง (โดยทั่วไปคือ 3.6 kV ถึง 40.5 kV) จากกระแสไฟเกินและการลัดวงจร แกนหลักของเบรกเกอร์สุญญากาศในอาคารคือตัวขัดขวางสุญญากาศ ซึ่งเป็นเซรามิกหรือซองแก้วปิดผนึกที่มีหน้าสัมผัสคู่หนึ่ง ผู้ติดต่อรายหนึ่งได้รับการแก้ไขแล้ว และอีกรายหนึ่งสามารถเคลื่อนย้ายได้ ผู้ขัดขวางจะถูกอพยพไปยังสุญญากาศที่สูงมาก โดยทั่วไปจะอยู่ในช่วง 10⁻⁵ ถึง 10⁻7 Torr เมื่อปิดเซอร์กิตเบรกเกอร์ หน้าสัมผัสจะถูกกดเข้าหากันเพื่อให้กระแสไหล เมื่อตรวจพบข้อผิดพลาด กลไกการทำงานจะแยกหน้าสัมผัสอย่างรวดเร็ว

ในส่วนของหน้าสัมผัส จะมีส่วนโค้งไฟฟ้าเกิดขึ้นระหว่างส่วนสัมผัสเหล่านั้น อย่างไรก็ตาม ส่วนโค้งมีอยู่เฉพาะในไอโลหะที่ระเหยจากพื้นผิวสัมผัสเท่านั้น สภาพแวดล้อมสุญญากาศมีผลกระทบสำคัญสองประการ ประการแรก ส่วนโค้งมีอายุสั้นมากเนื่องจากไม่มีก๊าซที่จะทำให้เกิดไอออนและค้ำจุนไว้ ประการที่สอง ส่วนโค้งจะถูกดับลงอย่างรวดเร็วเมื่อไอของโลหะควบแน่นบนพื้นผิวที่เย็นกว่าของผู้ขัดขวาง ส่วนโค้งถูกบังคับให้เคลื่อนที่ไปตามเส้นทางเกลียวบนพื้นผิวสัมผัส ซึ่งช่วยกระจายความร้อนและป้องกันการกัดเซาะของหน้าสัมผัสมากเกินไป กระบวนการหยุดชะงักทั้งหมดจะเกิดขึ้นในเวลาไม่กี่มิลลิวินาที โดยกระแสไฟฟ้าจะถูกรบกวนที่การข้ามศูนย์ตามธรรมชาติครั้งถัดไป ผลลัพธ์ที่ได้คือการหยุดชะงักที่สะอาดและมีประสิทธิภาพโดยใช้พลังงานอาร์คน้อยที่สุดและไม่มีการปล่อยมลพิษจากภายนอก

การออกแบบเบรกเกอร์สุญญากาศในอาคารยังรวมถึงกลไกการทำงานที่แข็งแกร่ง โดยทั่วไปคือสปริงหรือแอคชูเอเตอร์แม่เหล็กที่ให้แรงและความเร็วที่จำเป็นในการเปิดและปิดหน้าสัมผัส กลไกนี้ได้รับการออกแบบให้มีความน่าเชื่อถือสูง โดยมีอายุการใช้งาน 10,000 ถึง 20,000 ครั้ง เบรกเกอร์สุญญากาศภายในอาคารติดตั้งอยู่ในชุดสวิตช์เกียร์หุ้มด้วยโลหะ ซึ่งมีฟังก์ชันฉนวน การป้องกัน และการควบคุมที่จำเป็น ระบบโดยรวมได้รับการออกแบบเพื่อความปลอดภัย โดยมีคุณสมบัติอินเทอร์ล็อค การแยกตัว และการต่อสายดิน ที่Wenzhou Shuyi นำเข้าและส่งออก Co., Ltd.เบรกเกอร์สุญญากาศภายในอาคารของเราผลิตขึ้นด้วยความแม่นยำและผ่านการทดสอบเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะการทำงานทั้งหมด

2. เหตุใดสุญญากาศจึงเหนือกว่าสื่อหยุดชะงักอื่นๆ

เพื่อให้เข้าใจว่าเหตุใดสุญญากาศจึงเป็นสื่อกลางการหยุดชะงักที่ต้องการสำหรับเซอร์กิตเบรกเกอร์แรงดันปานกลาง จึงควรเปรียบเทียบกับเบรกเกอร์ทางเลือกอื่นๆ ได้แก่ อากาศ น้ำมัน และ SF6 สื่อเหล่านี้แต่ละตัวถูกนำมาใช้ในเซอร์กิตเบรกเกอร์ แต่สื่อทั้งหมดมีข้อเสียที่สำคัญซึ่งทำให้ไม่เหมาะกับการใช้งานแรงดันไฟฟ้าปานกลางในอาคาร ตัวอย่างเช่น อากาศจำเป็นต้องมีช่องว่างขนาดใหญ่และการระเบิดของอากาศแรงดันสูงเพื่อดับส่วนโค้ง ทำให้เบรกเกอร์มีขนาดใหญ่และมีเสียงดัง น้ำมันเป็นอันตรายจากไฟไหม้และต้องมีการบำรุงรักษาเป็นประจำเพื่อทดแทนน้ำมันที่ปนเปื้อน SF6 เป็นก๊าซเรือนกระจกที่มีศักยภาพ และกำลังเผชิญกับข้อจำกัดด้านกฎระเบียบที่เพิ่มขึ้น

ในทางตรงกันข้าม เครื่องดูดฝุ่นมีการผสมผสานคุณประโยชน์ที่เป็นเอกลักษณ์ซึ่งทำให้เครื่องดูดฝุ่นเป็นตัวเลือกที่เหมาะสมที่สุด ข้อได้เปรียบที่สำคัญที่สุดคือความเป็นฉนวนของสุญญากาศที่สูงมาก สุญญากาศขนาด 10⁻⁵ Torr สามารถทนต่อการไล่ระดับแรงดันไฟฟ้าได้สูงถึง 100 kV ต่อมิลลิเมตร ซึ่งสูงกว่าก๊าซหรือของเหลวใดๆ มาก ซึ่งช่วยให้เบรกเกอร์สุญญากาศภายในอาคารมีขนาดเล็กกว่ามากและกะทัดรัดกว่าเบรกเกอร์ลมหรือน้ำมันที่มีพิกัดเดียวกัน ขนาดกะทัดรัดเป็นข้อได้เปรียบที่สำคัญสำหรับการติดตั้งภายในอาคารซึ่งมีพื้นที่จำกัด การไม่มีตัวกลางในการดับอาร์กยังหมายความว่าเบรกเกอร์สุญญากาศในอาคารเป็นมิตรกับสิ่งแวดล้อม โดยไม่มีการปล่อยก๊าซหรือของเสีย

ข้อดีที่สำคัญอีกประการหนึ่งของสุญญากาศคือความเร็วของการหยุดชะงัก เครื่องขัดขวางสุญญากาศสามารถดับส่วนโค้งได้ในเวลาเพียง 10 มิลลิวินาที ซึ่งเร็วกว่าเทคโนโลยีอื่นๆ ความเร็วนี้มีความสำคัญอย่างยิ่งในการปกป้องอุปกรณ์ที่มีความละเอียดอ่อนและลดความเสียหายที่เกิดจากข้อผิดพลาดให้เหลือน้อยที่สุด เครื่องขัดขวางสุญญากาศยังมีแรงดันไฟฟ้าอาร์กต่ำมาก ซึ่งช่วยลดพลังงานที่กระจายไปในส่วนโค้งและลดการกัดเซาะของหน้าสัมผัสให้เหลือน้อยที่สุด เป็นผลให้หน้าสัมผัสในเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารสามารถใช้งานได้ 20,000 ถึง 30,000 ครั้ง ซึ่งนานกว่าหน้าสัมผัสในเซอร์กิตเบรกเกอร์แบบลมหรือน้ำมันมาก อายุการใช้งานที่ยาวนานขึ้นนี้ส่งผลให้ค่าบำรุงรักษาลดลงและการหยุดทำงานน้อยลง ตารางด้านล่างสรุปการเปรียบเทียบสื่อหยุดชะงัก

3. ข้อกำหนดทางเทคนิคที่สำคัญของเซอร์กิตเบรกเกอร์สุญญากาศในร่มประสิทธิภาพสูงมีอะไรบ้าง

การเลือกเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารที่เหมาะสมต้องอาศัยความเข้าใจอย่างถ่องแท้เกี่ยวกับข้อกำหนดทางเทคนิคที่สำคัญ พารามิเตอร์เหล่านี้กำหนดความสามารถด้านประสิทธิภาพของเซอร์กิตเบรกเกอร์ ลักษณะทางกายภาพ และความเหมาะสมสำหรับการใช้งานเฉพาะ โดยทั่วไปข้อกำหนดจำเพาะจะแบ่งออกเป็นสามประเภท: พิกัดทางไฟฟ้า พิกัดทางกล และพิกัดสิ่งแวดล้อม พิกัดทางไฟฟ้าเป็นปัจจัยพื้นฐานที่สุด ซึ่งกำหนดความสามารถของเบรกเกอร์ในการส่งกระแสไฟฟ้าและข้อผิดพลาดขัดจังหวะ

พิกัดไฟฟ้าหลักคือแรงดันไฟฟ้าที่กำหนด ซึ่งเป็นแรงดันไฟฟ้าสูงสุดของระบบที่ออกแบบเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร สำหรับการใช้งานที่มีแรงดันไฟฟ้าปานกลาง โดยทั่วไปจะเป็น 12 kV, 24 kV หรือ 40.5 kV พิกัดวิกฤตถัดไปคือกระแสพิกัด ซึ่งเป็นกระแสต่อเนื่องสูงสุดที่เบรกเกอร์สามารถส่งกระแสไฟได้โดยไม่เกินขีดจำกัดอุณหภูมิ โดยทั่วไปจะอยู่ในช่วง 630 A ถึง 3150 A สำหรับสวิตช์เกียร์แรงดันปานกลาง กระแสไฟลัดวงจรที่กำหนดคือกระแสไฟลัดสูงสุดที่เบรกเกอร์สุญญากาศภายในอาคารสามารถขัดจังหวะได้ นี่คือพารามิเตอร์ความปลอดภัยที่สำคัญ และโดยทั่วไปจะระบุเป็นกิโลแอมแปร์ (kA) โดยค่าทั่วไปคือ 25 kA, 31.5 kA และ 40 kA

การจัดอันดับทางกลครอบคลุมถึงกลไกการทำงาน ลำดับการทำงานที่กำหนดจะกำหนดรอบการทำงานของเซอร์กิตเบรกเกอร์ ซึ่งโดยทั่วไปจะระบุเป็น "O - 0.3 วินาที - CO - 3 นาที - CO" (เปิด - 0.3 วินาที - ปิด-เปิด - 3 นาที - ปิด-เปิด) ความทนทานทางกลคือจำนวนครั้งที่เบรกเกอร์สามารถทำได้โดยไม่ต้องบำรุงรักษา เบรกเกอร์สุญญากาศภายในอาคารคุณภาพสูงจะมีความทนทานเชิงกลที่ 10,000 ถึง 20,000 การทำงาน การจัดอันดับด้านสิ่งแวดล้อมประกอบด้วยระดับการป้องกัน (พิกัด IP) ซึ่งกำหนดระดับการป้องกันของแข็งและของเหลวเข้ามา และช่วงอุณหภูมิโดยรอบ ตารางด้านล่างให้ข้อมูลสรุปข้อกำหนดทั่วไปสำหรับเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร

4. เบรกเกอร์สุญญากาศในอาคารปรับปรุงความปลอดภัยและความน่าเชื่อถือของระบบได้อย่างไร

ความปลอดภัยและความน่าเชื่อถือของระบบจำหน่ายไฟฟ้าเป็นสิ่งสำคัญยิ่ง และการเลือกใช้เซอร์กิตเบรกเกอร์มีบทบาทสำคัญในการบรรลุเป้าหมายเหล่านี้ เบรกเกอร์สุญญากาศภายในอาคารมีคุณสมบัติหลายประการที่ช่วยเพิ่มความปลอดภัยของระบบ สิ่งที่สำคัญที่สุดคือลักษณะการปิดผนึกตลอดอายุการใช้งานของผู้ขัดขวางสุญญากาศ ตัวขัดขวางเป็นหน่วยปิดผนึก โดยทั่วไปทำจากเซรามิกหรือแก้ว โดยไม่จำเป็นต้องเติมหรือบำรุงรักษา ซึ่งจะช่วยลดความเสี่ยงที่เกี่ยวข้องกับน้ำมันรั่ว ก๊าซรั่ว หรือการปนเปื้อนในอากาศ ตัวขัดขวางสุญญากาศยังไม่ไวต่อสภาพแวดล้อม เช่น ความชื้นหรือฝุ่น ซึ่งอาจส่งผลต่อประสิทธิภาพของเซอร์กิตเบรกเกอร์ประเภทอื่น

ความเร็วการหยุดชะงักที่รวดเร็วของเบรกเกอร์สุญญากาศภายในอาคารเป็นอีกหนึ่งคุณลักษณะด้านความปลอดภัยที่สำคัญ ความสามารถในการล้างข้อผิดพลาดภายใน 30-50 มิลลิวินาทีจะช่วยลดระยะเวลาของข้อผิดพลาดให้เหลือน้อยที่สุด ลดความเครียดจากความร้อนและกลไกในระบบ เวลาในการเคลียร์ที่รวดเร็วนี้ยังช่วยลดความเสี่ยงของการเกิดอาร์ควาบไฟ ซึ่งเป็นเหตุการณ์อันตรายที่อาจทำให้บุคลากรได้รับบาดเจ็บสาหัสได้ พลังงานแฟลชส่วนโค้งเป็นสัดส่วนกับเวลาในการเคลียร์ ดังนั้นเซอร์กิตเบรกเกอร์ที่เร็วกว่าจะช่วยลดอันตรายจากแสงแฟลชส่วนโค้งได้อย่างมาก นี่เป็นข้อได้เปรียบที่สำคัญของเบรกเกอร์สุญญากาศในอาคารเหนือเทคโนโลยีที่ช้ากว่า เช่น เซอร์กิตเบรกเกอร์อากาศ

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารยังมอบความน่าเชื่อถือที่ยอดเยี่ยมผ่านการออกแบบที่เรียบง่ายและทนทาน กลไกการทำงานโดยทั่วไปจะเป็นสปริงหรือตัวกระตุ้นแม่เหล็กซึ่งมีชิ้นส่วนที่เคลื่อนไหวน้อย กลไกนี้ได้รับการออกแบบให้มีอายุการใช้งานยาวนาน โดยมีความน่าเชื่อถือสูงและการบำรุงรักษาน้อยที่สุด การใช้เทคโนโลยีเครื่องขัดขวางสุญญากาศช่วยขจัดความจำเป็นในการใช้ระบบอาร์คหรือระบบดับเพลิงอาร์คที่ซับซ้อน ทำให้การออกแบบง่ายขึ้นและลดจำนวนจุดความล้มเหลวที่อาจเกิดขึ้น ความน่าเชื่อถือนี้เป็นเหตุผลสำคัญว่าทำไมลูกค้าด้านสาธารณูปโภคและอุตสาหกรรมจึงเลือกเบรกเกอร์สุญญากาศภายในอาคารสำหรับการใช้งานที่สำคัญของพวกเขา ที่ Wenzhou Shuyi Import and Export Co., Ltd. เราออกแบบเบรกเกอร์สุญญากาศภายในอาคารโดยมุ่งเน้นที่ความปลอดภัยและความน่าเชื่อถือ เพื่อให้มั่นใจว่าลูกค้าของเราสามารถพึ่งพาสวิตช์เกียร์ของตนในการจ่ายไฟได้อย่างต่อเนื่อง

นอกจากนี้ เบรกเกอร์สุญญากาศภายในอาคารยังปลอดภัยสำหรับบุคลากรอีกด้วย ต่างจากเบรกเกอร์วงจรน้ำมันซึ่งอาจก่อให้เกิดความเสี่ยงจากไฟไหม้ หรือเบรกเกอร์วงจร SF6 ซึ่งสามารถปล่อยผลพลอยได้ที่เป็นพิษหากก๊าซสลายตัว ตัวขัดขวางสุญญากาศไม่มีวัสดุอันตราย ห้องสุญญากาศแบบปิดผนึกช่วยให้แน่ใจว่าไม่มีความเสี่ยงต่อการเกิดประกายไฟหรือการระเบิด เบรกเกอร์สุญญากาศภายในอาคารยังได้รับการออกแบบให้มีระบบเชื่อมต่อที่ครอบคลุมซึ่งป้องกันการทำงานโดยไม่ได้ตั้งใจ ซึ่งช่วยเพิ่มความปลอดภัยของบุคลากรอีกด้วย

5. ข้อดีของต้นทุนการบำรุงรักษาและอายุการใช้งานคืออะไร

ต้นทุนวงจรชีวิตของเซอร์กิตเบรกเกอร์เป็นปัจจัยสำคัญในการวางแผนโครงการและการจัดสรรงบประมาณ แม้ว่าราคาซื้อเริ่มแรกจะเป็นการพิจารณาที่สำคัญ แต่ต้นทุนรวมในการเป็นเจ้าของ (TCO) ตลอดอายุการใช้งานของอุปกรณ์มักเป็นปัจจัยที่สำคัญมากกว่า เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารมีข้อได้เปรียบด้านต้นทุนตลอดอายุการใช้งานอย่างมีนัยสำคัญเมื่อเทียบกับเซอร์กิตเบรกเกอร์ประเภทอื่นๆ โดยมีสาเหตุหลักมาจากความต้องการการบำรุงรักษาขั้นต่ำและอายุการใช้งานที่ยาวนาน

ข้อกำหนดในการบำรุงรักษาสำหรับเบรกเกอร์สุญญากาศภายในอาคารนั้นมีน้อยมาก เครื่องขัดขวางสุญญากาศเป็นหน่วยที่ปิดผนึกโดยไม่มีชิ้นส่วนที่เคลื่อนไหวซึ่งจำเป็นต้องหล่อลื่นหรือปรับเปลี่ยน หน้าสัมผัสถูกปิดผนึกไว้ในซองสุญญากาศและไม่สัมผัสกับบรรยากาศ จึงไม่กัดกร่อนหรือออกซิไดซ์ กลไกการทำงานได้รับการออกแบบให้มีอายุการใช้งานยาวนานและมีการสึกหรอน้อยที่สุด ในทางปฏิบัติ เบรกเกอร์สุญญากาศภายในอาคารอาจต้องการเพียงการหล่อลื่นกลไกการทำงานเป็นระยะๆ และการตรวจสอบส่วนประกอบทางกลด้วยสายตาเท่านั้น ซึ่งตรงกันข้ามกับเซอร์กิตเบรกเกอร์น้ำมันซึ่งต้องมีการทดสอบ การกรอง และการเปลี่ยนน้ำมันเป็นประจำ หรือเซอร์กิตเบรกเกอร์ SF6 ซึ่งต้องมีการจัดการก๊าซและการตรวจจับการรั่วไหล

อายุการใช้งานที่ยาวนานของเบรกเกอร์สุญญากาศภายในอาคารถือเป็นข้อได้เปรียบด้านต้นทุนที่สำคัญอีกประการหนึ่ง เครื่องขัดขวางสุญญากาศสามารถใช้งานได้ 20,000 ถึง 30,000 ครั้ง ซึ่งเกินอายุการใช้งานของเทคโนโลยีอื่นๆ มาก อายุการใช้งานที่ยาวนานนี้หมายความว่าไม่จำเป็นต้องเปลี่ยนเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารตลอดอายุการใช้งานของการติดตั้ง การลงทุนในเบรกเกอร์สุญญากาศภายในอาคารคุณภาพสูงจึงถูกตัดจำหน่ายในระยะเวลานานขึ้น ซึ่งช่วยลดต้นทุนการเป็นเจ้าของรายปีลง ตารางด้านล่างแสดงการเปรียบเทียบต้นทุนตลอดอายุการใช้งานระหว่างเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารกับเซอร์กิตเบรกเกอร์ SF6 ในระยะเวลา 25 ปี

6. วิธีการเลือกเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารที่เหมาะกับการใช้งานของคุณ

การเลือกเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารที่เหมาะสมนั้นเป็นกระบวนการที่เป็นระบบที่เกี่ยวข้องกับการประเมินข้อกำหนดทางเทคนิค สภาพแวดล้อม และแผนการขยายในอนาคตของแอปพลิเคชัน กระบวนการคัดเลือกควรได้รับคำแนะนำจากกรอบการทำงานดังต่อไปนี้ ขั้นตอนแรกคือการกำหนดพิกัดแรงดันและกระแสของระบบ เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารต้องได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าสูงสุดของระบบ ซึ่งโดยทั่วไปคือ 12 kV, 24 kV หรือ 40.5 kV กระแสไฟที่กำหนดจะต้องเพียงพอที่จะรองรับโหลดต่อเนื่องสูงสุด โดยมีระยะขอบสำหรับการเติบโตในอนาคต

ขั้นตอนที่สองคือการกำหนดระดับกระแสไฟฟอลต์ เบรกเกอร์สุญญากาศในอาคารจะต้องมีความสามารถในการตัดการลัดวงจรที่เกินกว่ากระแสไฟฟ้าขัดข้องสูงสุดที่เป็นไปได้ที่จุดติดตั้ง ซึ่งจำเป็นต้องมีการศึกษาการลัดวงจรของระบบ ซึ่งจะคำนวณกระแสผิดเพี้ยนแบบสมมาตรและไม่สมมาตร ความสามารถในการแตกหักของเซอร์กิตเบรกเกอร์จะต้องสูงกว่ากระแสไฟฟ้าฟอลต์ที่คำนวณได้ โดยมีระยะขอบด้านความปลอดภัยที่เหมาะสม ขั้นตอนที่สามคือการพิจารณาสภาพแวดล้อมการทำงาน เบรกเกอร์สุญญากาศในอาคารได้รับการออกแบบสำหรับใช้ภายในอาคาร แต่สภาพแวดล้อมที่เฉพาะเจาะจง เช่น อุณหภูมิแวดล้อม ความชื้น และระดับความสูง อาจส่งผลต่อประสิทธิภาพการทำงานได้ ต้องระบุเบรกเกอร์ด้วยปัจจัยการลดพิกัดที่เหมาะสมสำหรับอุณหภูมิสูง ระดับความสูง หรือเงื่อนไขพิเศษอื่นๆ

ขั้นตอนที่สี่คือการประเมินฟังก์ชันการป้องกันที่จำเป็น โดยทั่วไปแล้วเบรกเกอร์สุญญากาศในอาคารจะเป็นส่วนหนึ่งของชุดสวิตช์เกียร์ซึ่งรวมถึงรีเลย์ป้องกัน หม้อแปลงกระแส และหม้อแปลงแรงดันไฟฟ้า การเลือกเบรกเกอร์ควรประสานงานกับระบบป้องกันเหล่านี้เพื่อให้แน่ใจว่าการตรวจจับและการเคลียร์ข้อผิดพลาดถูกต้อง สุดท้ายนี้ ควรคำนึงถึงชื่อเสียงของผู้ผลิต การรับรองคุณภาพ และการสนับสนุนหลังการขาย ตารางด้านล่างนี้แสดงกรอบการทำงานในการเลือกเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร โดยอิงตามข้อกำหนดการใช้งานทั่วไป

7. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อายุการใช้งานโดยทั่วไปของเบรกเกอร์สุญญากาศภายในอาคารคือเท่าใด

คำตอบ: อายุการใช้งานโดยทั่วไปของเบรกเกอร์สุญญากาศภายในอาคารคุณภาพสูงคือ 20 ถึง 30 ปีหรือมากกว่านั้น ตัวขัดขวางสุญญากาศนั้นได้รับการออกแบบให้มีอายุการใช้งาน 20,000 ถึง 30,000 ครั้ง ซึ่งเกินกว่าข้อกำหนดการปฏิบัติงานทั่วไปของการติดตั้งสวิตช์เกียร์แรงดันปานกลางมาก กลไกการทำงานยังได้รับการออกแบบให้มีความน่าเชื่อถือสูง โดยมีอายุการใช้งาน 10,000 ถึง 20,000 ครั้ง ด้วยการบำรุงรักษาที่เหมาะสม เบรกเกอร์สุญญากาศภายในอาคารสามารถอยู่ได้นานกว่าสถานีย่อยเอง

คำถามที่ 2: เบรกเกอร์สุญญากาศภายในอาคารเปรียบเทียบกับเซอร์กิตเบรกเกอร์ SF6 ในแง่ของผลกระทบต่อสิ่งแวดล้อมได้อย่างไร

คำตอบ: เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารมีผลกระทบต่อสิ่งแวดล้อมต่ำกว่าเซอร์กิตเบรกเกอร์ SF6 อย่างมาก SF6 เป็นก๊าซเรือนกระจกที่มีศักยภาพในการสร้างภาวะโลกร้อนมากกว่า 23,000 เท่าของ CO2 ในทางตรงกันข้าม เบรกเกอร์สุญญากาศในอาคารใช้ตัวขัดขวางสุญญากาศแบบปิดผนึกโดยไม่มีการปล่อยก๊าซเรือนกระจก ด้วยเหตุนี้ สาธารณูปโภคและอุตสาหกรรมจำนวนมากจึงเปลี่ยนมาใช้เครื่องตัดวงจรสุญญากาศในอาคาร ซึ่งเป็นส่วนหนึ่งของโครงการริเริ่มด้านความยั่งยืน

คำถามที่ 3: เบรกเกอร์สุญญากาศภายในอาคารสามารถใช้สำหรับการสลับธนาคารตัวเก็บประจุได้หรือไม่

คำตอบ: ได้ เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารสามารถใช้สำหรับการสลับธนาคารคาปาซิเตอร์ได้ แต่ต้องได้รับการออกแบบมาโดยเฉพาะสำหรับหน้าที่นี้ การสลับธนาคารตัวเก็บประจุต้องใช้เซอร์กิตเบรกเกอร์ที่มีความทนทานสูงและสามารถจัดการกับกระแสไหลเข้าได้ โรงงานของเราที่ Wenzhou Shuyi Import and Export Co., Ltd. นำเสนอเบรกเกอร์สุญญากาศในร่มพร้อมพิกัดการสลับตัวเก็บประจุโดยเฉพาะ

คำถามที่ 4: อะไรคือความแตกต่างระหว่างเบรกเกอร์สุญญากาศภายในอาคารแบบอยู่กับที่และแบบถอดได้?

คำตอบ: เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแบบตายตัวได้รับการติดตั้งอย่างถาวรในแผงสวิตช์เกียร์ เครื่องตัดกระแสไฟฟ้าสุญญากาศภายในอาคารแบบถอดได้ติดตั้งอยู่บนรถเข็นที่สามารถรีดออกจากแผงเพื่อการบำรุงรักษาหรือเปลี่ยนใหม่ได้ เซอร์กิตเบรกเกอร์แบบถอดได้ให้ความยืดหยุ่นมากกว่าและการบำรุงรักษาง่ายกว่า แต่ก็มีราคาแพงกว่าเช่นกัน ทางเลือกขึ้นอยู่กับข้อกำหนดเฉพาะของแอปพลิเคชัน

คำถามที่ 5: ข้อกำหนดในการบำรุงรักษาทั่วไปสำหรับเบรกเกอร์สุญญากาศภายในอาคารมีอะไรบ้าง

คำตอบ: ข้อกำหนดในการบำรุงรักษาสำหรับเบรกเกอร์สุญญากาศภายในอาคารนั้นมีน้อยมาก งานหลักคือ: การตรวจสอบเซอร์กิตเบรกเกอร์และส่วนประกอบทางกลด้วยสายตาเป็นระยะ การหล่อลื่นกลไกการทำงานตามกำหนดเวลาของผู้ผลิต และการทดสอบความสมบูรณ์ของผู้ขัดขวางสุญญากาศเป็นครั้งคราวโดยใช้เครื่องทดสอบสุญญากาศ เซอร์กิตเบรกเกอร์ไม่จำเป็นต้องมีการสอบเทียบหรือปรับหน้าสัมผัสเป็นประจำ เนื่องจากตัวขัดขวางสุญญากาศถูกผนึกไว้ตลอดอายุการใช้งาน

8. บทสรุป

เบรกเกอร์สุญญากาศในอาคารได้รับการยอมรับว่าเป็นตัวเลือกที่ต้องการสำหรับระบบแรงดันไฟฟ้าปานกลางโดยนำเสนอการผสมผสานที่ลงตัวระหว่างประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัย ความสามารถในการหยุดชะงักที่เหนือกว่า ขนาดกะทัดรัด และความต้องการการบำรุงรักษาขั้นต่ำ ทำให้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการใช้งานภายในอาคารที่หลากหลาย เทคโนโลยีตัวขัดขวางสุญญากาศช่วยให้มั่นใจถึงการหยุดชะงักที่รวดเร็วและสะอาด ในขณะที่การออกแบบที่ปิดสนิทให้ความน่าเชื่อถือในระยะยาวและความปลอดภัยต่อสิ่งแวดล้อม เมื่อเปรียบเทียบกับเทคโนโลยีอื่นๆ เบรกเกอร์สุญญากาศภายในอาคารมีข้อได้เปรียบที่สำคัญในแง่ของต้นทุนการเป็นเจ้าของ ความปลอดภัย และการปฏิบัติตามกฎระเบียบ

สำหรับวิศวกร ผู้ออกแบบระบบ และผู้จัดการโครงการ การเลือกเบรกเกอร์สุญญากาศภายในอาคารที่เหมาะสมถือเป็นการตัดสินใจที่สำคัญซึ่งส่งผลต่อประสิทธิภาพและความน่าเชื่อถือของระบบไฟฟ้าทั้งหมด เมื่อพิจารณาข้อกำหนดทางเทคนิค ข้อกำหนดในการใช้งาน และต้นทุนตลอดอายุการใช้งานแล้ว จึงสามารถเลือกเบรกเกอร์สุญญากาศภายในอาคารที่จะให้บริการที่เชื่อถือได้มานานหลายทศวรรษ

ที่ Wenzhou Shuyi Import and Export Co., Ltd. เรามุ่งมั่นที่จะจัดหาเบรกเกอร์สุญญากาศในร่มคุณภาพสูงที่ตรงตามมาตรฐานอุตสาหกรรมที่มีความต้องการมากที่สุด ผลิตภัณฑ์ของเราได้รับการออกแบบโดยมุ่งเน้นที่ความน่าเชื่อถือ ความปลอดภัย และนวัตกรรม เราขอเชิญคุณติดต่อทีมงานของเราเพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณ และค้นพบว่าเบรกเกอร์สุญญากาศในอาคารของเราจะเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบแรงดันไฟฟ้าปานกลางของคุณได้อย่างไร

ติดต่อ Wenzhou Shuyi Import and Export Co., Ltd. ได้แล้ววันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันเบรกเกอร์สุญญากาศภายในอาคารของเรา และประโยชน์ที่จะเป็นประโยชน์ต่อการใช้งานของคุณ
