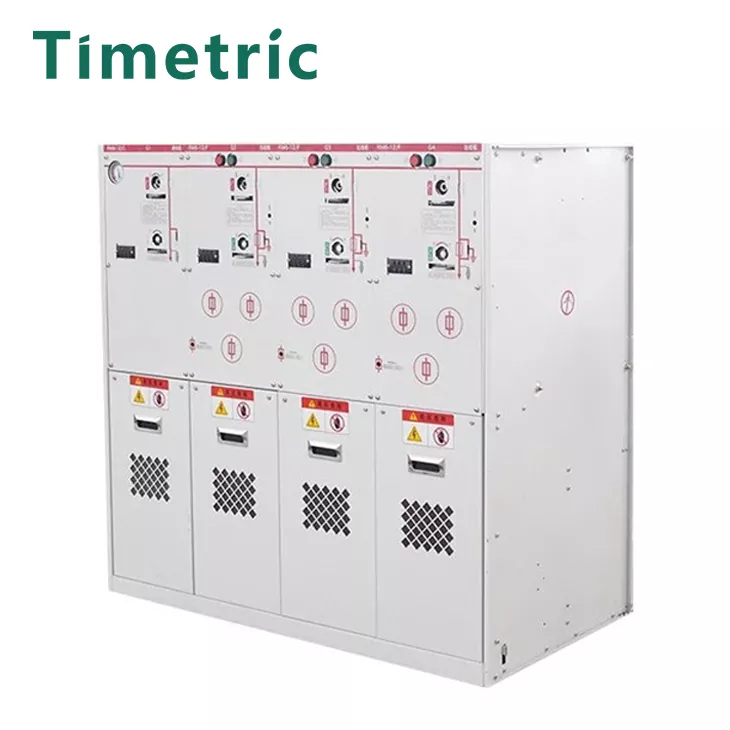

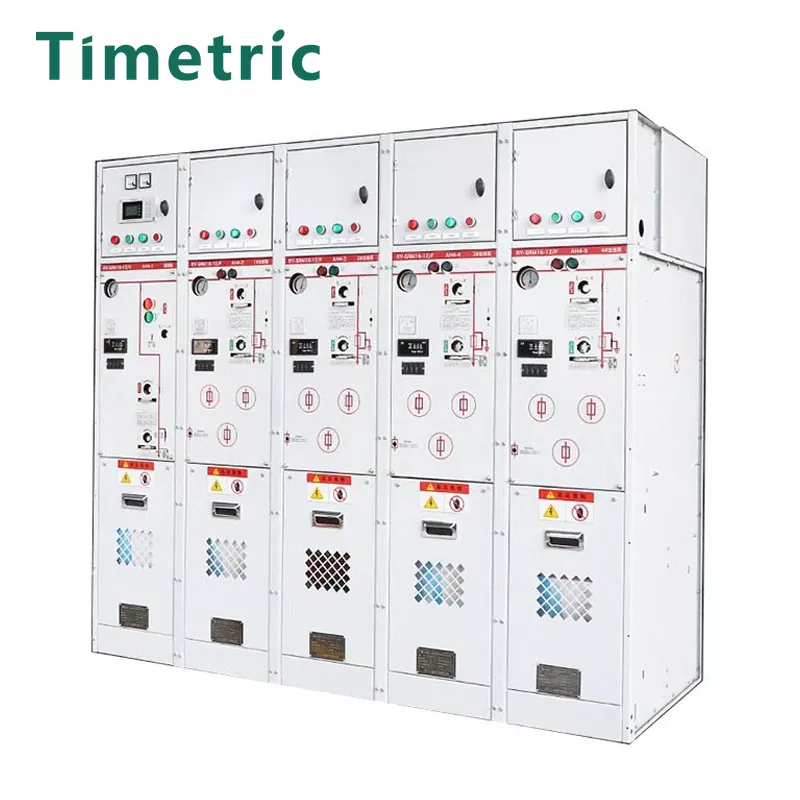

Rum ในร่มแรงดันสูง SF6 GAS ฉนวนสวิตช์เกา

RUM RUM แรงดันสูงในร่มสวิตช์ฉนวนแก๊ส SF6 เป็นสวิตช์ป้องกันก๊าซชนิดใหม่ที่ได้รับการพัฒนาจากแก๊ส SF6 แบบใหม่ที่พัฒนาขึ้นอย่างอิสระโดย Timetric Electric ผลิตภัณฑ์ใช้การออกแบบแบบแยกส่วนและสามารถจัดเรียงตามแผนการออกแบบที่แตกต่างกันเพื่อให้ได้การผสมผสานที่สมบูรณ์แบบของหน่วยงานทั่วไปและหน่วยขยายตอบสนองความต้องการของการส่งสัญญาณรองและการกระจายสัญญาณสำหรับการใช้สวิตช์ขนาดกะทัดรัดอย่างยืดหยุ่น มันเป็นระบบที่ปิดผนึกอย่างสมบูรณ์ซึ่งส่วนประกอบหลักทั้งหมดจะถูกล้อมรอบในเปลือกสแตนเลสและไม่ได้รับผลกระทบจากสิ่งแวดล้อม มันมีลักษณะของการทำงานที่เชื่อถือได้ความปลอดภัยการออกแบบโครงสร้างขนาดกะทัดรัดรอยเท้าขนาดเล็กปลอดการบำรุงรักษาและอายุการใช้งานที่ยาวนาน RUM RUM แรงดันสูงในร่มผลิตภัณฑ์สวิตช์ฉนวนแก๊สได้ผ่านการทดสอบประเภทของศูนย์ทดสอบอุปกรณ์ไฟฟ้าแรงดันไฟฟ้าสูงแห่งชาติและมีการใช้กันอย่างแพร่หลายในสถานีจัดจำหน่ายรองขนาดเล็กสถานีสวิตช์ประเภทกล่อง, ธุรกิจและการขุด

ส่งคำถาม

รายละเอียดสินค้า

Rum Rum แรงดันสูงในร่มสวิตช์ฉนวนแก๊ส SF6 เป็นอุปกรณ์รวมกันไฟฟ้าที่มีฉนวนออกอากาศหรือก๊าซที่หุ้มด้วยก๊าซหรือก๊าซที่สามารถรวมกันเป็นหลายวงจรได้ด้วยฟังก์ชั่นของการสลับการเชื่อมต่อและการปกป้องระบบพลังงานและสวิตช์โหลดเป็นส่วนประกอบหลัก ส่วนประกอบหลักของวงจรหลักประกอบด้วยสวิตช์โหลด SF6 หรือเบรกเกอร์วงจรเพิ่มเติมและเครื่องใช้ไฟฟ้าเสริมหลักอื่น ๆ ตู้เครือข่ายแหวน SF6 สามารถแบ่งออกเป็นประเภทที่ขยายได้และไม่สามารถขยายได้ตามวิธีการรวมกันเช่น: ปลอดภัยและปลอดภัย (ABB) ตามกระบวนการผลิตที่แตกต่างกันพวกเขาสามารถแบ่งออกเป็นประเภทกล่องทั่วไป (หรือที่เรียกว่าตู้พองได้หรือตู้ฉนวน SF6 เต็ม) และประเภทโมดูลาร์เช่น: RM6 และ SM6 (Schneider)

ในช่วงไม่กี่ปีที่ผ่านมาตู้เครือข่ายแหวน SF6 ได้พัฒนาอย่างรวดเร็วและทั้งกระบวนการผลิตและความน่าเชื่อถือของผลิตภัณฑ์มีศักยภาพที่จะเทียบเท่ากับยักษ์ใหญ่ไฟฟ้าสากล ในปัจจุบันมีเพียงไม่กี่ผู้ผลิตในประเทศที่ผลิตระดับการกระจาย SF6 ที่ระดับ 40.5kV ส่วนอื่น ๆ คือ C-GIS ทั้งหมดของระบบระดับแรกโดยใช้ระบบพลังงานระดับแรกที่มีความจุกระแสไฟฟ้าขนาดใหญ่และขนาดใหญ่

หน่วยหลักแหวนฉนวนแก๊ส SF6 เป็นสวิตช์ที่ใช้ก๊าซ SF6 แรงดันต่ำเป็นฉนวนและสื่อการดับอาร์ค มันเป็นสวิตช์ที่สำคัญสำหรับแหล่งจ่ายไฟหลักของวงแหวนและแหล่งจ่ายไฟเทอร์มินัล หน่วยหลักของแหวนฉนวนแก๊ส SF6 ที่พัฒนาโดย Timetric Electric เป็นผลิตภัณฑ์ใหม่ที่พัฒนาขึ้นตาม "แผนการหลักของวงแหวนวงแหวน (กล่อง 12kV (BOX) (BOX) แบบมาตรฐาน (2019 Edition)" ผ่านการออกแบบที่ได้มาตรฐานเมื่อรวมกับการสะสมและการตกตะกอนของ บริษัท ของเราในเทอร์มินัลการกระจายพลังงานมันได้รับการบูรณาการอย่างลึกซึ้งของหลักและรองการรวมความน่าเชื่อถือสูงการบำรุงรักษาที่ง่ายการแยกส่วนและความปลอดภัย

พารามิเตอร์หลักทางเทคนิค

หมายเลขซีเรียล	โครงการ			หน่วย	ชุดสวิตช์โหลด	หน่วยไฟฟ้ารวมกัน	วงจรเบรกเกอร์
1	แรงดันไฟฟ้า			KV	ยี่สิบสี่	ยี่สิบสี่	ยี่สิบสี่
2	ความถี่ที่ได้รับการจัดอันดับ			Hz	50	50	50
3	จัดอันดับปัจจุบัน			A	630	125 (ขึ้นอยู่กับกระแสฟิวส์)	630
4	ได้รับคะแนน	1 นาที	เฟสไปสู่พื้นดิน	KV	65	65	65
	ฉนวน	ความถี่พลังงานทนต่อแรงดันไฟฟ้า	การแตกหัก	KV	79	79	79
	ระดับ		การควบคุมและวงจรเสริม	KV	2	2	2
		สายฟ้าฟาด	เฟสไปสู่พื้นดิน	KV	125	125	125
		ช็อตทนต่อแรงดันไฟฟ้า	การแตกหัก	KV	145	145	145
5	จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า			Ka/s	20, 25/4	-	20, 25/4
6	ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า			k	50, 63	-	50, 63
7	จัดอันดับกระแสไฟฟ้าลัดวงจร			k	-	จำกัด โดยฟิวส์แรงดันสูง	20, 25
8	การจัดอันดับการลัดวงจรทำให้กระแสไฟฟ้า			k	50, 63	จำกัด โดยฟิวส์แรงดันสูง	50, 63
9	ปัจจุบันการถ่ายโอนปัจจุบัน			A	-	1400	-
10	จัดอันดับกระแสไฟที่ใช้งานอยู่			A	630	-	-
11	ได้รับการจัดอันดับกระแสปิดวงปิด			A	630	-	-
12	ลำดับการทำงานที่ได้รับการจัดอันดับ			/	-	-	O-0.3S-CO-180S-CO
13	ชีวิตเชิงกล	โหลดสวิตช์/เบรกเกอร์วงจร		อัตราที่สอง	5000	5000	10000
13	ชีวิตเชิงกล	แยกการเชื่อมต่อ/สวิตช์สายดิน		อัตราที่สอง	3000	3000	3000
14	ความต้านทานแบบวน			ที่รัก	≤150	-	≤150
15	ความดันเติมเต็ม (ความดันมาตรวัดที่ 20 ℃)			MPA	0.04
16	อัตราการรั่วไหลของก๊าซสัมพันธ์ประจำปี			ปี	≤0.01%
17	ก๊าซฉนวน				SF6
18	ระดับการป้องกัน		ช่อง (รหัส IP)	/	IP2XC
			กล่องแก๊ส (รหัส IP)	/	IP67
			กล่องแก๊ส (รหัส IP)	/	IP67
			คณะรัฐมนตรี (รหัส IP)	/	IP41
			คณะรัฐมนตรี (รหัสฉัน)	/	IK10

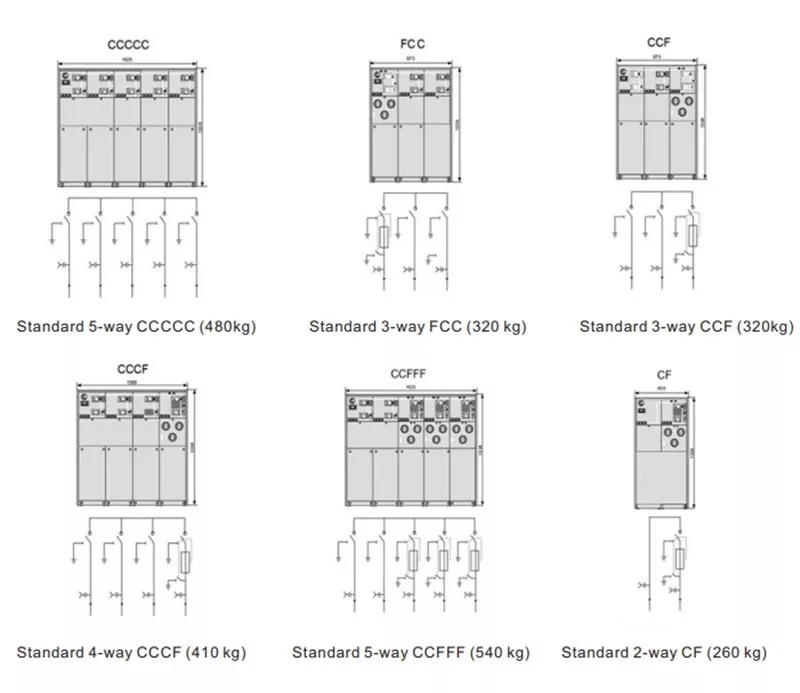

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

TimeTric Electricrum ในร่มแรงดันสูง SF6 GAS ฉนวนการใช้งานสวิตช์สภาพแวดล้อมการใช้งาน：：：：

1. อุณหภูมิอุณหภูมิ: -40ºC ~+45ºC;

2. ความชื้นที่สัมพันธ์กัน: ค่าเฉลี่ยรายวันไม่เกิน 95%ค่าเฉลี่ยรายเดือนไม่เกิน 90%;

3. ความสูง: ไม่เกิน 4000m;

4. ไซต์การติดตั้งควรไม่มีไฟ, อันตรายระเบิด, มลพิษร้ายแรง, การกัดกร่อนทางเคมีหรือการสั่นสะเทือนอย่างรุนแรง

ข้อดีและคุณสมบัติของสวิตช์เจอร์

TimeTric Electricrum ในร่มแรงดันไฟฟ้าสูง SF6 Switchgear ฉนวนกันฉนวนรวมถึงแง่มุมต่อไปนี้:

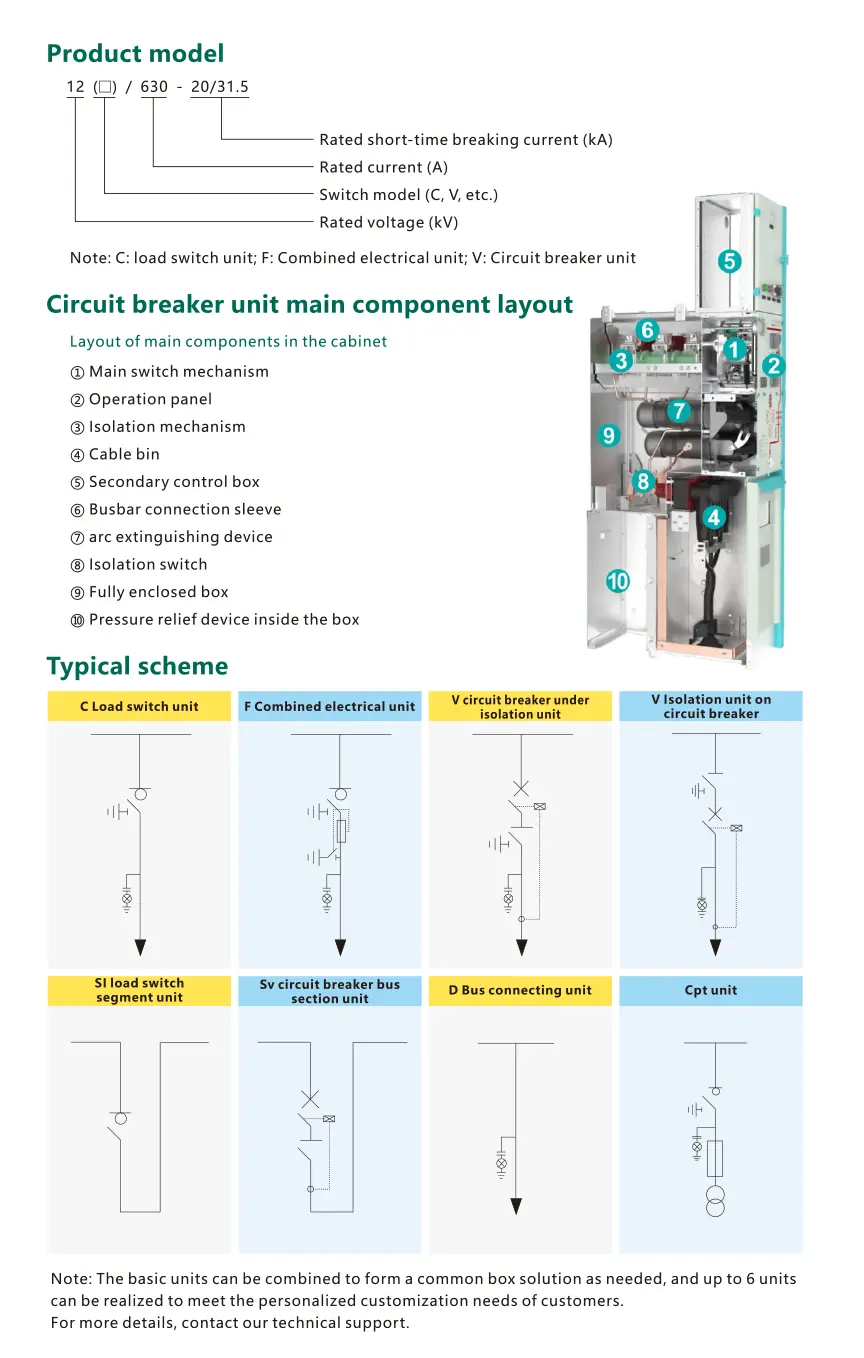

1. โครงสร้างพื้นฐานของซัลเฟอร์เฮกซาฟลูออไรด์วงแหวนฉนวนฉนวนหลัก

ซัลเฟอร์เฮกซาฟลูออไรด์วงแหวนฉนวนวงแหวนฉนวน (ต่อไปนี้เรียกว่าวงแหวนหลักของวงแหวน SF6) ประกอบด้วยเบรกเกอร์วงจรตัวตัดการเชื่อมต่อสวิตช์สายดิน CT (หม้อแปลงไฟฟ้าปัจจุบัน) PT (หม้อแปลงแรงดันไฟฟ้า) และอุปกรณ์ควบคุมสูงเป็นต้น หน่วยหลักแหวน SF6 ใช้ก๊าซ SF6 ที่เป็นมิตรกับสิ่งแวดล้อมเป็นสื่อฉนวนและมีข้อดีของขนาดเล็กน้ำหนักเบาและการบำรุงรักษาง่าย

2. ข้อดีของซัลเฟอร์เฮกซาฟลูออไรด์วงแหวนฉนวนฉนวนหลัก

1. ปลอดภัยและเชื่อถือได้: ก๊าซ SF6 มีประสิทธิภาพของฉนวนที่ดีและความสามารถในการดับอาร์คซึ่งสามารถป้องกันการเกิดความผิดพลาดทางไฟฟ้าได้อย่างมีประสิทธิภาพ

2. ขนาดเล็กและน้ำหนักเบา: ก๊าซ SF6 มีประสิทธิภาพของฉนวนที่ดีและความสามารถในการดับอาร์ค เมื่อเทียบกับอุปกรณ์ไฟฟ้าที่ใช้น้ำมันแบบดั้งเดิมหน่วยหลักแหวน SF6 นั้นมีขนาดเล็กและมีน้ำหนักเบาซึ่งสามารถประหยัดพื้นที่พื้นและต้นทุนการก่อสร้างของสถานีกระจายสินค้าได้อย่างมาก

3. การบำรุงรักษาที่สะดวก: หน่วยหลักแหวน SF6 ใช้การออกแบบแบบแยกส่วนที่ถอดออกได้ซึ่งสะดวกและรวดเร็วในการบำรุงรักษาและแทนที่ประหยัดค่าใช้จ่ายในการบำรุงรักษาอย่างมาก

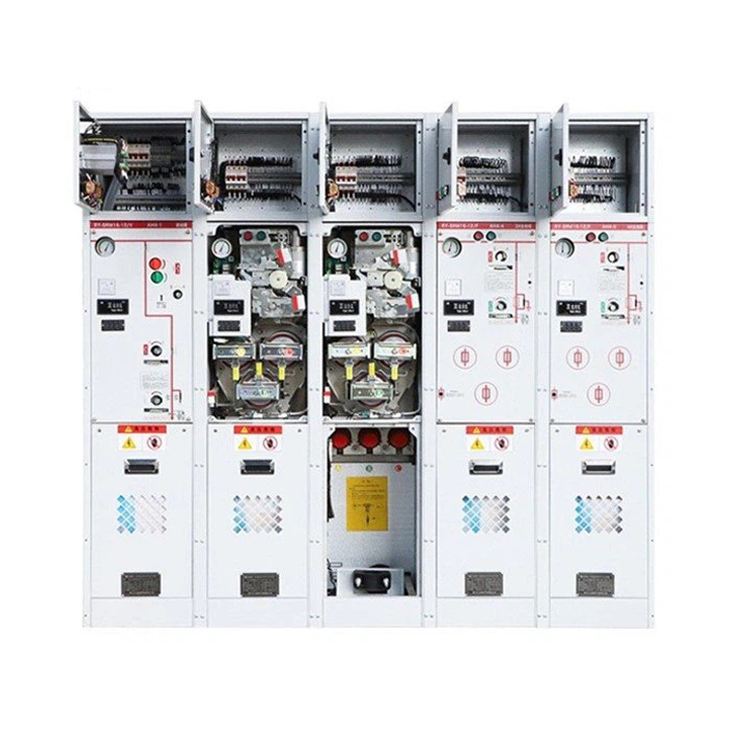

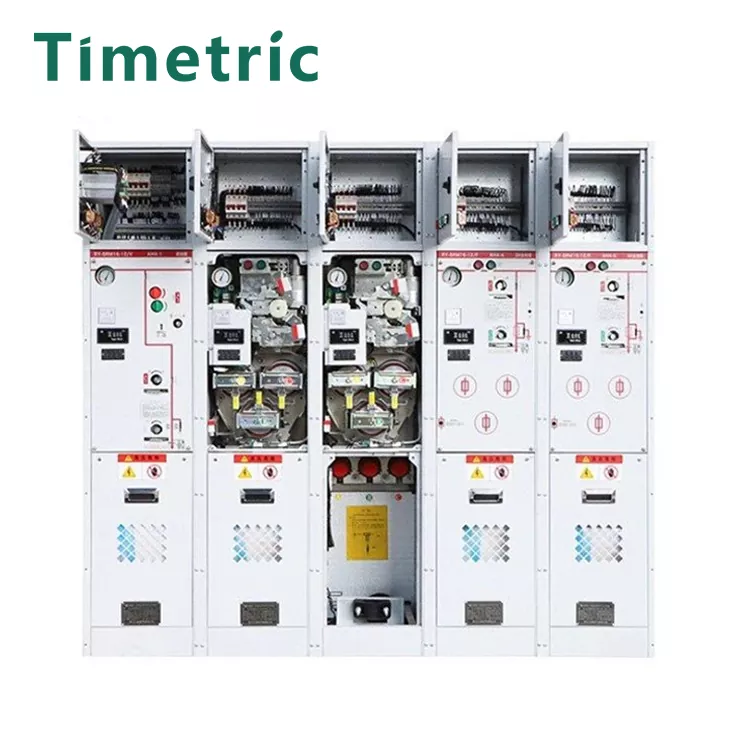

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
