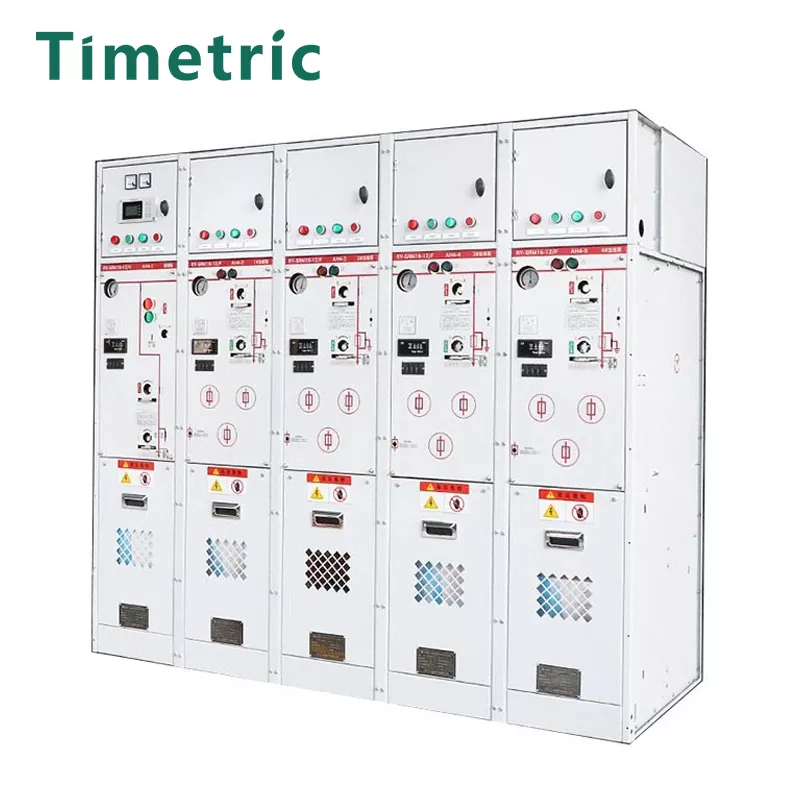

หน่วยหลักแหวนฉนวนแก๊ส SF6

หน่วยหลักของวงแหวนฉนวนแก๊ส SF6: แก๊ส SF6 ถูกใช้เป็นสื่อการดับ ARC และฉนวน ตู้สวิตช์เป็นโครงสร้างที่ปิดสนิทและหุ้มฉนวนอย่างเต็มที่ busbar สวิตช์และชิ้นส่วนสดจะถูกล้อมรอบอย่างสมบูรณ์ในปลอกสแตนเลส โพรงเต็มไปด้วยก๊าซ SF6 และระดับการป้องกันถึง IP67; สวิตช์ทั้งหมดไม่ได้รับผลกระทบอย่างสมบูรณ์จากสภาพแวดล้อมภายนอกและการทำงานปกติของสวิตช์สามารถทำให้มั่นใจได้แม้ในกรณีที่รุนแรง (เช่นการแช่น้ำในระยะสั้น) และผลิตภัณฑ์ไม่มีการบำรุงรักษาตลอดชีวิต ตู้สวิตช์มีอุปกรณ์ประสาน "ห้าตัว" ที่สมบูรณ์ซึ่งจะช่วยลดความล้มเหลวของบุคลากรและอุปกรณ์ที่เกิดจากการทำงานของมนุษย์ที่ไม่เหมาะสม ตู้สวิตช์ทั้งหมดมีช่องทางบรรเทาความดันที่เชื่อถือได้และปลอดภัยซึ่งสามารถรับรองความปลอดภัยส่วนบุคคลของผู้ประกอบการแม้ในกรณีที่รุนแรง ตู้สวิตช์แบ่งออกเป็นสองประเภท: การรวมหน่วยคงที่และการรวมหน่วยที่ขยายได้ ตู้สวิตช์มักจะเข้าและออกจากด้านหน้าและยังสามารถตระหนักถึงเต้าเสียบด้านข้างหรือการขยายตัวด้านข้างตามตำแหน่งการติดตั้งที่แตกต่างกัน ตู้มีขนาดเล็กและง่ายต่อการติดตั้งซึ่งเหมาะสำหรับใช้ในสถานที่ที่มีพื้นที่ขนาดเล็กและสภาพแวดล้อมที่รุนแรง ตู้สวิตช์สามารถติดตั้งอุปกรณ์ไฟฟ้ารีโมทคอนโทรลและอุปกรณ์ตรวจสอบตามความต้องการที่แตกต่างกันของผู้ใช้

GB/T3804 3.6kV ~ 40.5kV สวิตช์โหลด AC แรงดันไฟฟ้าสูง

GB/T1984 เบรกเกอร์ AC แรงดันไฟฟ้าสูง

GB/T16926 อุปกรณ์รวมสวิตช์สวิทช์สวิทช์แรงดันไฟฟ้าสูง

GB/T1985 แรงดันไฟฟ้าสูง AC Disconnection และสวิตช์สายดิน

GB/T3906 3.6kV ~ 40.5kV AC SwitchGear และอุปกรณ์ควบคุม

GB/T11022 ข้อกำหนดทางเทคนิคทั่วไปสำหรับมาตรฐานสวิตช์และอุปกรณ์ควบคุมแรงดันไฟฟ้าสูง

GB/T4208 เกรดป้องกันสิ่งที่แนบมา (รหัส IP)

DL/T404 3.6kV ~ 40.5kV สวิตช์สวิตช์และอุปกรณ์ควบคุมที่หุ้มด้วยโลหะ AC

GB/T311.1 การประสานงานฉนวนส่วนที่ 1: คำจำกัดความหลักการและการวางแผน

ตู้เครือข่ายแหวน 12kV (Box) การออกแบบมาตรฐานและแผนปรับแต่ง (เวอร์ชัน 2022)

พารามิเตอร์หลักทางเทคนิค

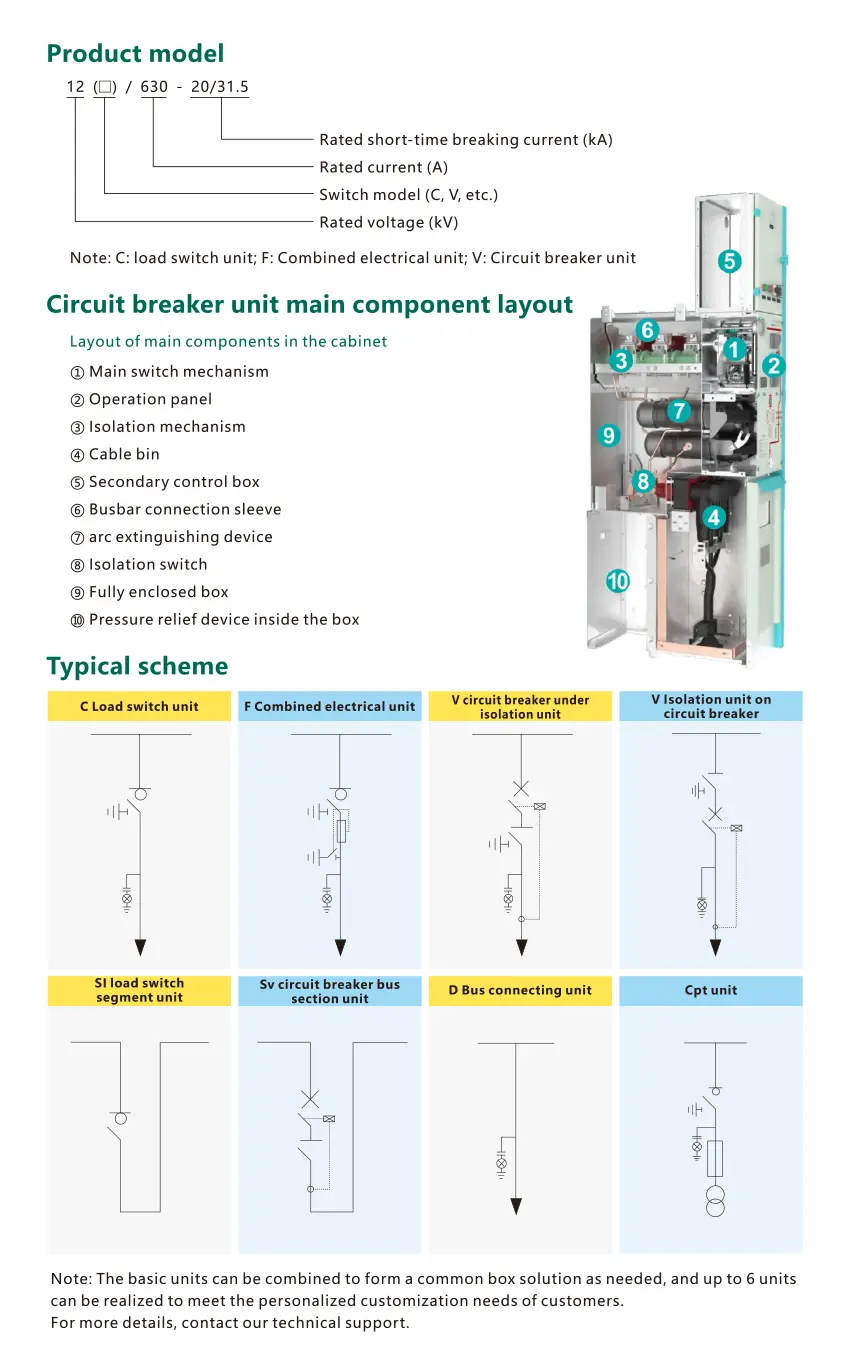

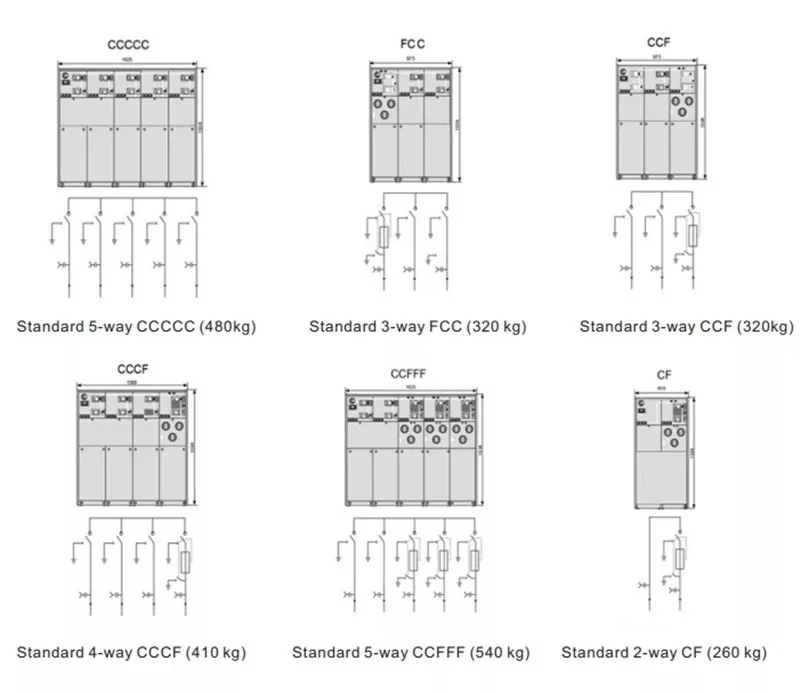

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

TimeTric ElectricsF6 วงแหวนฉนวนฉนวนสภาพแวดล้อมการใช้งานหน่วยหลัก：：

1. อุณหภูมิอุณหภูมิ: -40ºC ~+45ºC;

2. ความชื้นที่สัมพันธ์กัน: ค่าเฉลี่ยรายวันไม่เกิน 95%ค่าเฉลี่ยรายเดือนไม่เกิน 90%;

3. ความสูง: ไม่เกิน 4000m;

4. ไซต์การติดตั้งควรไม่มีไฟ, อันตรายระเบิด, มลพิษร้ายแรง, การกัดกร่อนทางเคมีหรือการสั่นสะเทือนอย่างรุนแรง

ข้อดีและคุณสมบัติของสวิตช์เจอร์

TIMETRIC ELECTRICSF6 วงแหวนฉนวนแก๊สชุดหลักรวมถึงแง่มุมดังต่อไปนี้:

1. ปลอดภัยและเชื่อถือได้: ตู้พองได้ใช้ก๊าซ SF6 คุณภาพสูงซึ่งมีประจุลบที่แข็งแกร่งและประสิทธิภาพของฉนวนที่ยอดเยี่ยม ในสนามไฟฟ้าสม่ำเสมอความแข็งแรงของฉนวนอยู่ที่ประมาณ 2 ถึง 3 เท่าของอากาศและเป็นสารพิษและไม่มีกลิ่น นอกจากนี้ยังไม่ติดไฟมีประสิทธิภาพการดับ ARC ที่ยอดเยี่ยมและประสิทธิภาพการระบายความร้อนดังนั้นสวิตช์โหลดสามารถดับส่วนโค้งได้อย่างรวดเร็วและน่าเชื่อถือหลังจากตัดกระแสออก

2. ขนาดเล็ก การใช้ก๊าซ SF6 ที่มีประสิทธิภาพฉนวนที่ยอดเยี่ยมทำให้ตู้พองขนาดเล็กลงเบาลงและกะทัดรัดมากขึ้นในสถานที่แสดงประสิทธิภาพความปลอดภัยและความน่าเชื่อถือซึ่งช่วยประหยัดพื้นที่สำหรับผู้ใช้อย่างมาก

3. ขั้นสูงและยืดหยุ่น ตู้พองได้ใช้แนวคิดการออกแบบขั้นสูงในระดับสากลและวิธีการทดสอบการผลิตทำให้ผลิตภัณฑ์ทั้งหมดง่ายขึ้นในโครงสร้างที่ยืดหยุ่นในการดำเนินงานและเชื่อถือได้ในการประสาน นอกจากนี้ยังใช้เทคโนโลยีการตรวจจับขั้นสูงและอุปกรณ์ป้องกันไมโครคอมพิวเตอร์ล่าสุด สามารถให้โซลูชันทางเทคนิคที่หลากหลายเพื่อตอบสนองความต้องการของผู้ใช้ที่หลากหลาย

4. การออกแบบแบบแยกส่วนอย่างเต็มที่โครงสร้างที่ปิดล้อมอย่างสมบูรณ์และการขยายตัวที่ครอบคลุม ตู้พองได้เป็นรุ่นใหม่ของสวิตช์แบบโมดูลาร์ขนาดกะทัดรัด กล่องแก๊สเชื่อมจากแผ่นสแตนเลส 3 มม. คุณภาพสูงและชิ้นส่วนที่มีชีวิตสูงทั้งหมด (เช่นสวิตช์สูญญากาศสวิตช์โหลดและบัสบาร์) จะถูกปิดผนึกในกล่องที่เต็มไปด้วยก๊าซ SF6 ชุดผลิตภัณฑ์ทั้งหมดมีโครงสร้างแบบแยกส่วนเช่นประเภทหน่วยและประเภทกล่องสากล แต่ละโมดูลมีฟังก์ชั่นของตัวเองและเปลือกโลหะแยกต่างหากซึ่งสามารถขยายได้ตามต้องการ

5. การปรับตัวของทุกสภาพอากาศ ตู้ที่เติมก๊าซใช้โครงสร้างปิดและระบบนำไฟฟ้าหลักนั้นไม่ขึ้นอยู่กับสภาพแวดล้อมการทำงานที่มี SF6 เป็นสื่อกลางและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก (เช่นการควบแน่น, มลพิษ, สเปรย์เกลือ, สัตว์เล็กและสารเคมี ฯลฯ ) มันปราศจากการบำรุงรักษาอย่างแท้จริงเหมาะสำหรับสถานที่ต่าง ๆ ที่หลากหลายและมีความสามารถในการต่อต้านการอิมเมอร์ที่แข็งแกร่ง กล่องอากาศและกล่องฟิวส์มาถึงระดับการป้องกันของ IP67 ให้ระบบแหล่งจ่ายไฟที่เชื่อถือได้แก่ผู้ใช้ของเราและค่าใช้จ่ายในการดำเนินงานที่ประหยัดและการบำรุงรักษา

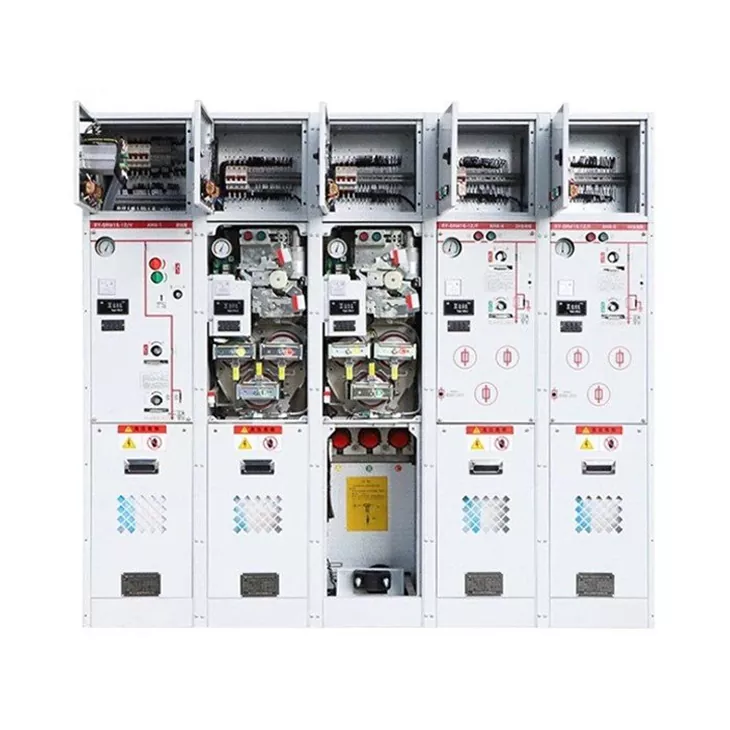

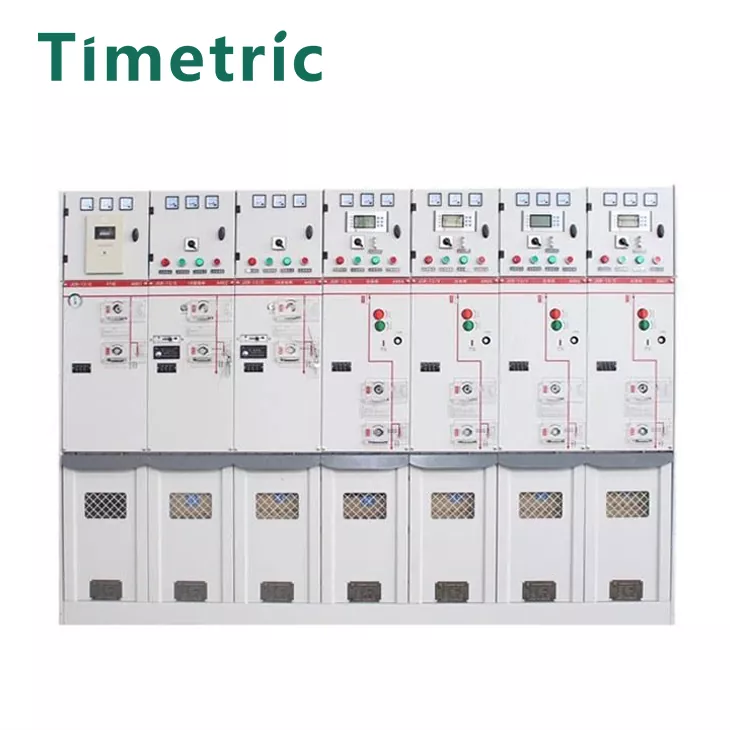

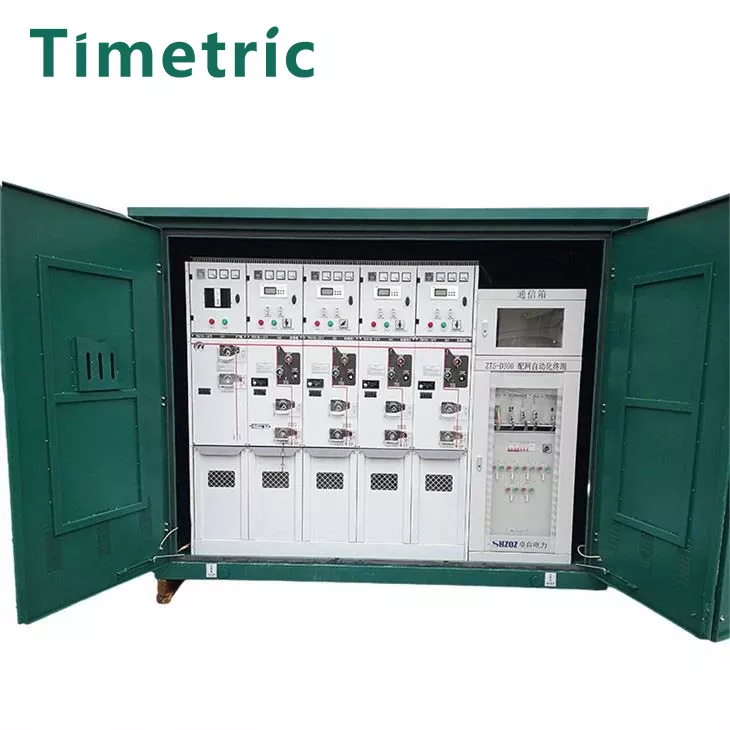

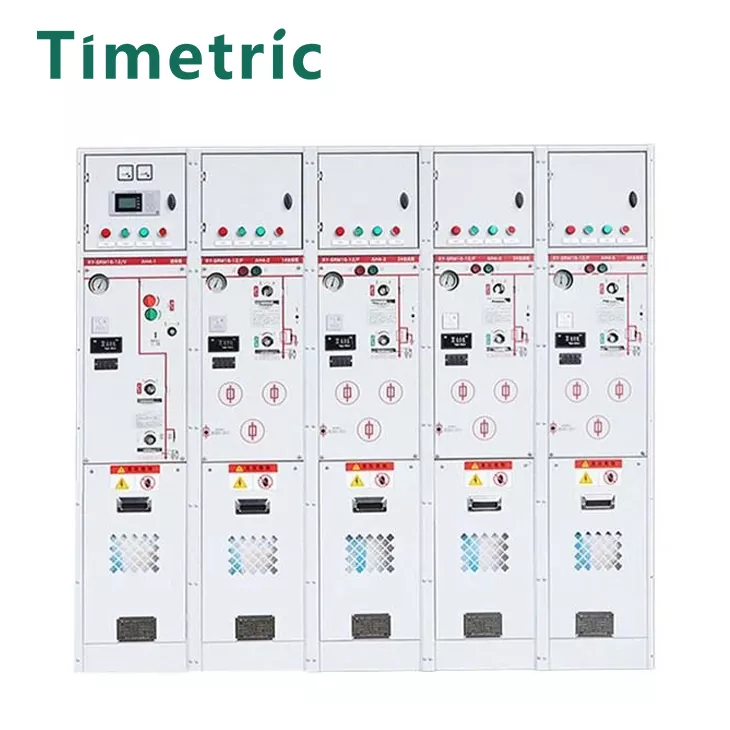

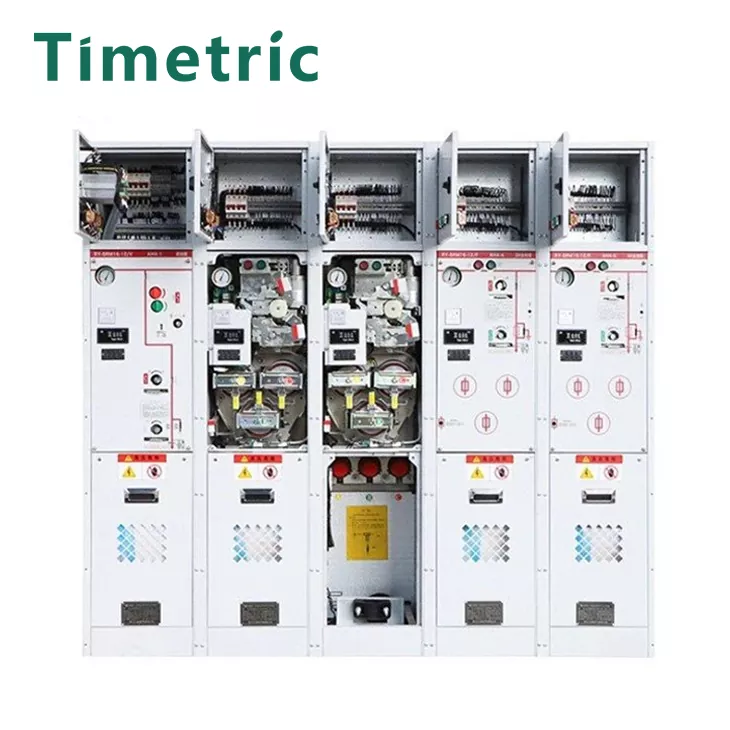

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ที่ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
