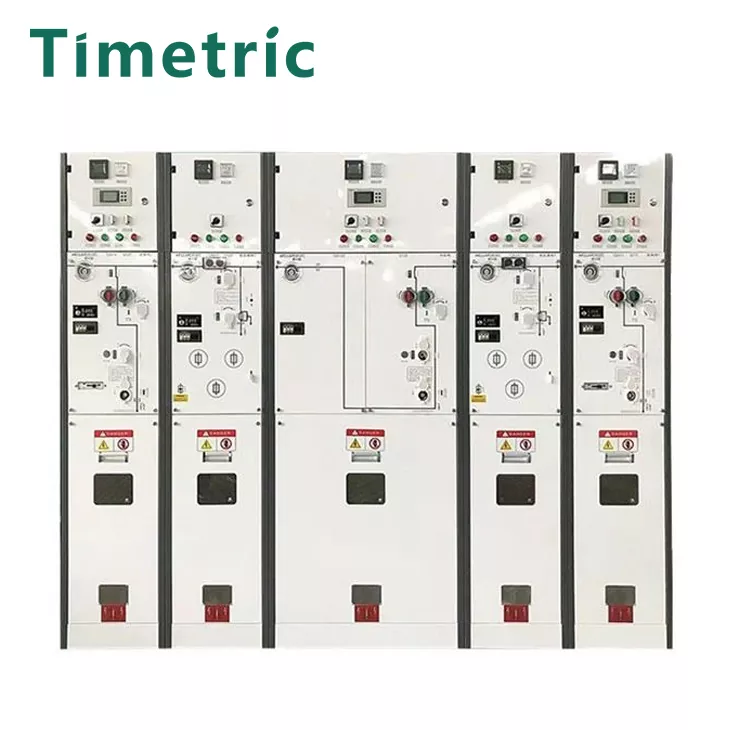

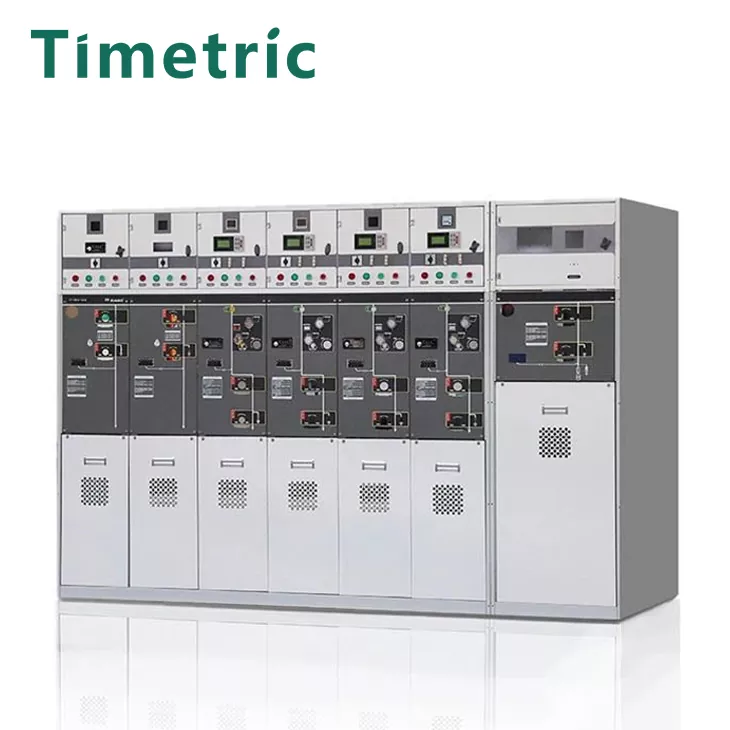

XGN -12 (z) T630-20 ซีรีส์ 10kV วงจรเบรกเกอร์

Timetric XGN -12 (Z) T630-20 Series 10kV Boundary Breaker Breaker Greaker Greaker เป็นสวิตช์ที่เป็นมิตรกับสิ่งแวดล้อมที่พัฒนาโดย บริษัท ของเราตามแนวโน้มการพัฒนาของอุตสาหกรรมพลังงานและประสบการณ์การบริการภาคสนามและการออกแบบและการสร้างเครือข่ายการกระจายพลังงานเป็นเวลาหลายปี ผลิตภัณฑ์นี้มีประสิทธิภาพที่ยอดเยี่ยมเช่นการออกแบบที่สมเหตุสมผลแหล่งจ่ายไฟที่เชื่อถือได้โครงสร้างขนาดกะทัดรัดการติดตั้งที่สะดวกการทำงานที่ยืดหยุ่นขนาดเล็กและประสิทธิภาพที่มีต้นทุนสูง มันเหมาะสำหรับระบบกระจายแรงดันไฟฟ้า AC 50Hz สามเฟส เหมาะอย่างยิ่งสำหรับสถานีจัดจำหน่ายรองขนาดเล็กองค์กรอุตสาหกรรมและเหมืองแร่พื้นที่อยู่อาศัยในเมืองสนามบินรถไฟอุโมงค์อาคารสูงและระบบพลังงานอื่น ๆ สำหรับการรับและแจกจ่ายพลังงานไฟฟ้า สถานที่ที่เหมาะสม: สถานีกระจายสินค้าและสวิตช์ประเภทกล่องในศูนย์โหลดเช่นกริดอัจฉริยะการกระจายพลังงานในเมืองอาคารองค์กรอุตสาหกรรม ฯลฯ คุณสมบัติทางเทคนิค: ยึดมั่นในแนวคิดการออกแบบสีเขียวและเป็นมิตรกับสิ่งแวดล้อมในแง่ของแนวคิดและการคิด

ส่งคำถาม

รายละเอียดสินค้า

1. Timetric XGN -12 (Z) T630-20 Series 10kV วงจรเบรกเกอร์เกอร์ II และ III วงแหวนหลักวงแหวนรุ่นใหม่ของวงแหวนหลักที่มีสวิตช์โหลด Sulfur Hexafluoride เป็นสวิตช์หลัก มันใช้ฉนวนกันความร้อนอากาศโครงสร้างที่กะทัดรัดและเรียบง่ายการทำงานที่ยืดหยุ่นการติดตั้งง่ายและมีฟังก์ชั่นประสานหลายอย่าง มันสามารถใช้กันอย่างแพร่หลายในระบบระบบอัตโนมัติเครือข่ายการกระจายพร้อมกลไกไฟฟ้า, PT, CT, UPS, RTU ฯลฯ ด้วยเทคโนโลยีเซ็นเซอร์ที่ทันสมัยและการถ่ายทอดการป้องกันมันสามารถตอบสนองความต้องการที่เปลี่ยนแปลงของตลาดอย่างเต็มที่ด้วยประสิทธิภาพทางเทคนิคขั้นสูง

Timetric Electric XGN -12 (z) / T630-20 Series 10kV ขอบเขตวงจรสวิตช์เบรกเกอร์, สวิตช์พื้นฐานรวมถึงตู้สวิตช์โหลด, ตู้ไฟฟ้ารวม, ตู้เบรกเกอร์ ตู้สวิตช์โหลดติดตั้งสวิตช์โหลดสามตำแหน่งรวม; ตู้ไฟฟ้าแบบผสมผสานมีตู้ไฟฟ้าสวิตช์สวิทช์รวมกัน ตู้เบรกเกอร์มีการติดตั้ง XGN-12/T630-20 เครื่องดูดฝุ่นเบรกเกอร์และตัวเชื่อมต่อสามตำแหน่ง ตู้หน่วยมัลติฟังก์ชั่นเป็นการรวมกันของหน่วยการทำงานด้านบน

Timetric Electric XGN -12 (z) / T630-20 Series 10kV Boundary Breaker Switchgear ประกอบด้วยช่องทำงานเช่นหน่วยเงินเฟ้อ, ห้องกลไก, ห้องเคเบิล, ห้องคลอดช่องระบายความดัน, ห้องเครื่องมือ ฯลฯ ซึ่งหน่วยเงินเฟ้อเป็นองค์ประกอบหลัก

สวิตช์โหลดสามตำแหน่งมีสามตำแหน่ง: "ปิด", "เปิด" และ "สายดิน" สามตำแหน่งถูกเชื่อมต่อกัน ตามฟังก์ชั่นมันสามารถย่อยสลายเป็นสวิตช์โหลดและสวิตช์สายดินได้แชร์เพลาหมุน สวิตช์โหลดสามตำแหน่งติดตั้งกลไกการทำงานสามตำแหน่ง ฟังก์ชั่นสวิตช์โหลดสามารถใช้งานได้โดยการจัดเก็บพลังงานสปริงไฟฟ้าหรือด้วยตนเองและสปริงสามารถเปิดและปิดได้อย่างรวดเร็วหลังจากผ่านกลาง ฟังก์ชั่นสวิตช์สายดินดำเนินการด้วยตนเองและสปริงสามารถเปิดและปิดได้อย่างรวดเร็วหลังจากผ่านกลาง

วงจรหลักของ TimeTric Electric XGN -12 (Z) / T630-20 Series 10kV วงจรเบรกเกอร์เจอร์ (สวิตช์แต่ละสวิตช์, busbar เชื่อมต่อภายใน, ด้านนอกของหลอดฟิวส์ ฯลฯ ) อยู่ในกล่องปิดผนึกที่เต็มไปด้วยก๊าซ SF6

เมื่อความผิดพลาดของอาร์คภายในเกิดขึ้นเนื่องจากสภาพการทำงานที่ผิดปกติหรือการเกิดความผิดพลาดก๊าซแรงดันสูงที่เกิดขึ้นจะถูกปล่อยออกมาผ่านช่องทางที่เกิดจากการทำลายแผ่นดิสก์ระเบิด

ตู้ก่อให้เกิดการเชื่อมต่อหลักที่มีประสิทธิภาพผ่าน Mother Coupler ซึ่งเป็นฉนวนอย่างเต็มที่และปิดผนึกอย่างเต็มที่

สายเข้าและทางออก PT และ Lightning Arrester สร้างการเชื่อมต่อที่มีประสิทธิภาพผ่านอุปกรณ์เสริมสายเคเบิลซึ่งมีฉนวนและปิดผนึกอย่างเต็มที่

CT ใช้ประเภทสายเคเบิลแกนเพื่อให้แน่ใจว่ามีฉนวนกันความร้อนและการปิดผนึกเต็มรูปแบบ

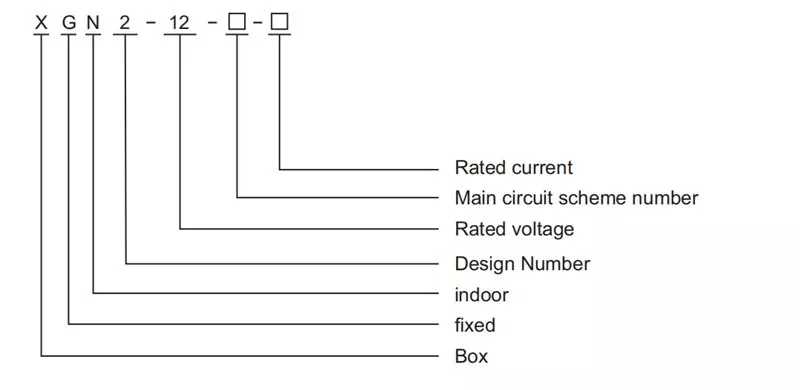

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

โครงการ	หน่วย	โมดูล C	F โมดูล	โมดูล V		โมดูล CB
โครงการ	หน่วย	โหลดสวิตช์	เครื่องใช้ไฟฟ้ารวมกัน	สวิตช์สูญญากาศ	แยกการเชื่อมต่อ/สวิตช์สายดิน	เบรกเกอร์สูญญากาศ	แยกการเชื่อมต่อ/สวิตช์สายดิน
แรงดันไฟฟ้า	KV	12/24	12/24	12/24	12/24	12/24	12/24
ความถี่พลังงานทนต่อแรงดันไฟฟ้า	KV	42/50	42/50	42/50	42/50	42/50	42/50
สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า	KV	95/125	95/125	95/125	95/125	95/125	95/125
จัดอันดับปัจจุบัน	A	630/630	หมายเหตุ 1)	630/630		1250/630
ความสามารถในการทำลาย
วงปิดการทำลายกระแสไฟฟ้า	A	630/630
การชาร์จสายเคเบิลทำลายกระแสไฟฟ้า	A	135/135
5% จัดอันดับโหลดที่ใช้งานอยู่ในปัจจุบัน	A	31.5-
ความผิดปกติของพื้นดินทำลายกระแสไฟฟ้า	A	200/150
ทำลายกระแสสายเคเบิลในระหว่างความผิดปกติของพื้นดิน	A	115/87
กระแสไฟฟ้าลัดวงจร	k		หมายเหตุ 2)	20/16		25/20
ความสามารถในการปิด	ที่	63/52.5	หมายเหตุ 2)	50/40	50/40	63/50	63/50
ทนต่อเวลาสั้น ๆ 2 วินาที	k	25/-
ทนต่อเวลาสั้น ๆ 3 วินาที	k	-/ยี่สิบเอ็ด		20/16	20/16	25/20	25/20
ชีวิตเชิงกล	อัตราที่สอง	5000	3000	5000	2000	5000	5000

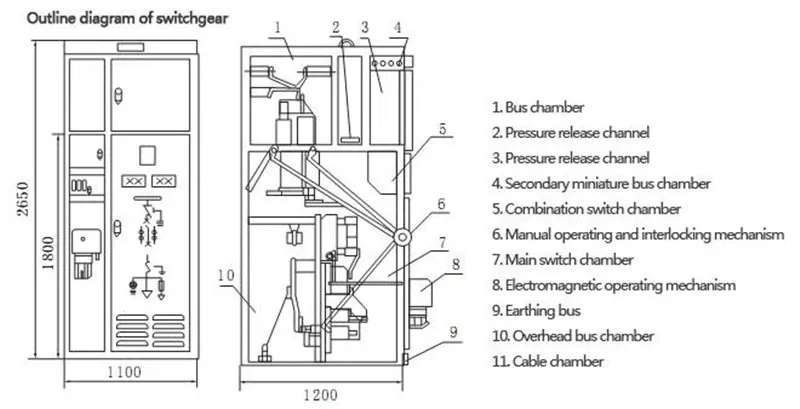

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

Timetric Electricxgn -12 (Z) / T630-20 Series 10kV ขอบเขตวงจรเบรกเกอร์สภาพแวดล้อมการใช้งานสวิตช์

◆อุณหภูมิอากาศโดยรอบ: ขีด จำกัด บน + 40 ℃, ขีด จำกัด ล่าง -40 ℃

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95%; ค่าเฉลี่ยรายเดือนไม่เกิน 90%

◆ความดันไอน้ำ: ค่าเฉลี่ยรายวันไม่เกิน 2.2kpa; ค่าเฉลี่ยรายเดือนไม่เกิน 1.8kpa;

◆ระดับความสูงไม่เกิน 2,000 เมตร

◆อากาศโดยรอบไม่ได้รับการปนเปื้อนด้วยฝุ่นควันก๊าซกัดกร่อนและไวไฟไอน้ำหรือเกลือหมอก

◆แอมพลิจูดของสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดขึ้นในระบบทุติยภูมิไม่เกิน 1.6kV.6 ไม่มีไฟ, อันตรายจากการระเบิด, มลพิษร้ายแรง, การกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

7. สภาพการทำงานพิเศษเมื่อใช้ภายใต้สภาพแวดล้อมปกติเกินกว่าเงื่อนไขที่กำหนดจะต้องเจรจาโดยผู้ใช้และผู้ผลิต

ข้อดีและคุณสมบัติของสวิตช์เจอร์

Timetric Electric Timetric Electricxgn -12 (Z) / T630-20 Series 10kV Boundary Breaker Switchgearinclude ด้านต่อไปนี้:

1. การออกแบบแบบแยกส่วนง่ายต่อการขยาย

2. สแตนเลสแผ่นเลเซอร์เชื่อมช่องแก๊สปิดผนึก

3. ใช้ coupler busbar ฉนวนที่เป็นของแข็งถูกใช้ระหว่างตู้และการทำงานของก๊าซ SF6 ไม่เกี่ยวข้องเมื่อมีการขยายตู้สวิตช์

4. ปลั๊กอินสายเคเบิลกรวยด้านในหรือปลั๊กอินด้านนอกการติดตั้งที่ง่ายและรวดเร็ว

5. ขั้วไฟฟ้าทั้งหมดในชุดไส้ก๊าซคืออิเล็กโทรดอาร์ค

6. การตรวจสอบความหนาแน่นของแก๊สออนไลน์

7. มีอุปกรณ์ปลดปล่อยแรงดันที่เชื่อถือได้และช่องว่าง

8. ตู้เดี่ยวหรือตู้รวมกล่องรวมกันสามารถให้ได้

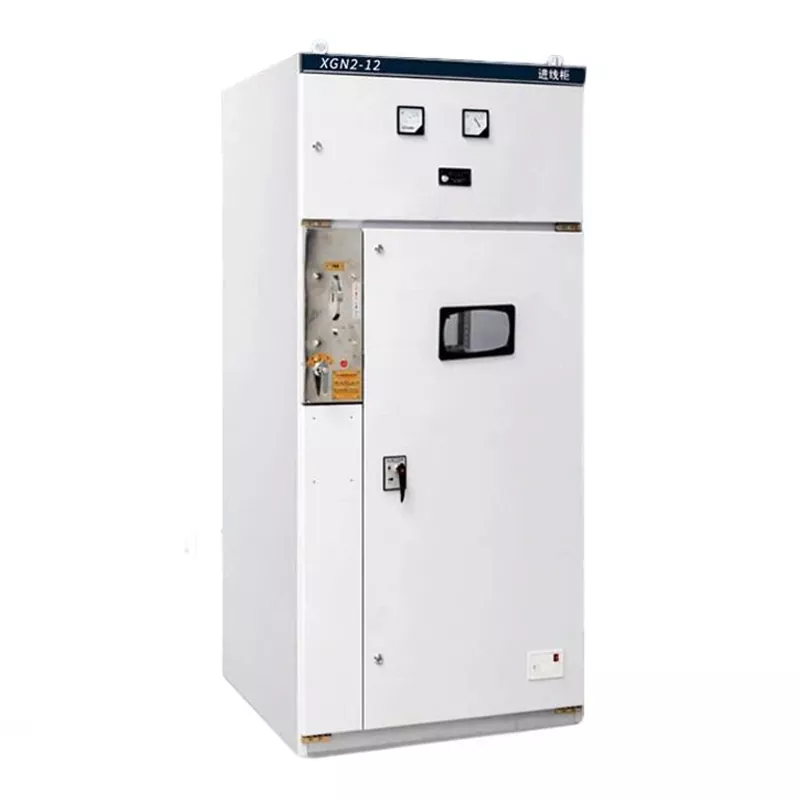

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของฉันได้หรือไม่?

ใช่เราสามารถปรับแต่งผลิตภัณฑ์ตามความต้องการของลูกค้า โดยทั่วไปแล้วลูกค้าจำเป็นต้องจัดหา: เค้าโครงวงจรแรงดันไฟฟ้ากระแส ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

โดยปกติเรายอมรับการสอบถามลูกค้า หลังจากเชื่อมต่อพารามิเตอร์ทางเทคนิคของตู้สวิตช์แล้วใช้เวลา 1-2 วันในการออกรายการราคาและสื่อสารกับลูกค้าเกี่ยวกับเวลาการผลิตและการส่งมอบตามสถานการณ์จริง

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
