เบรกเกอร์ 24kv

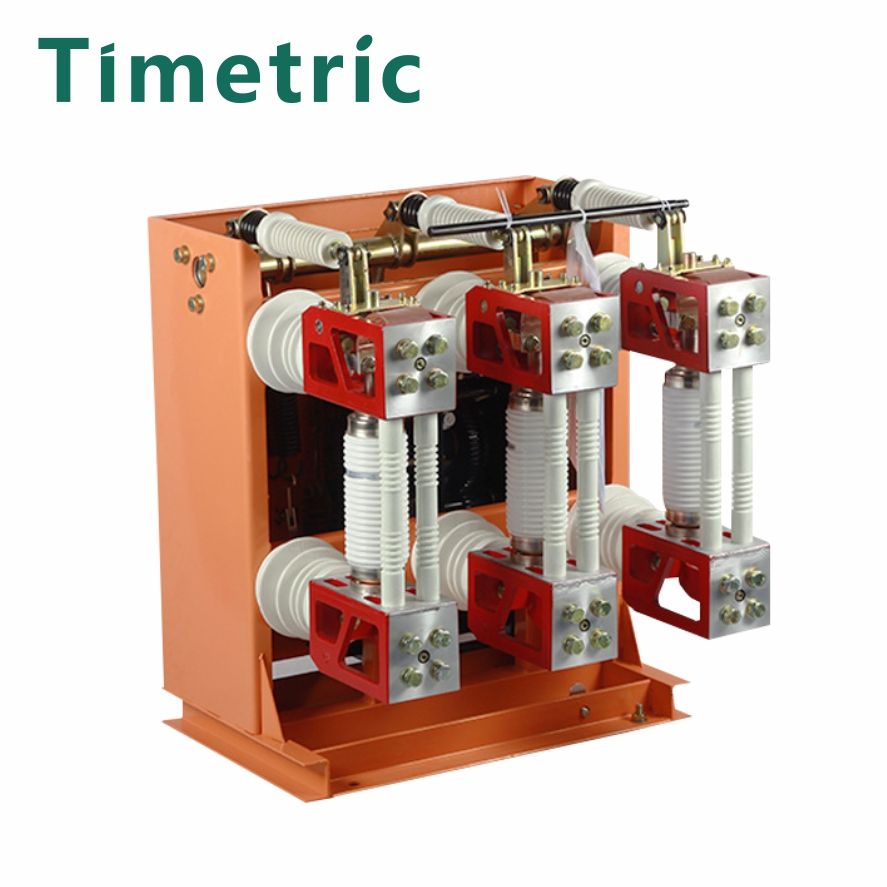

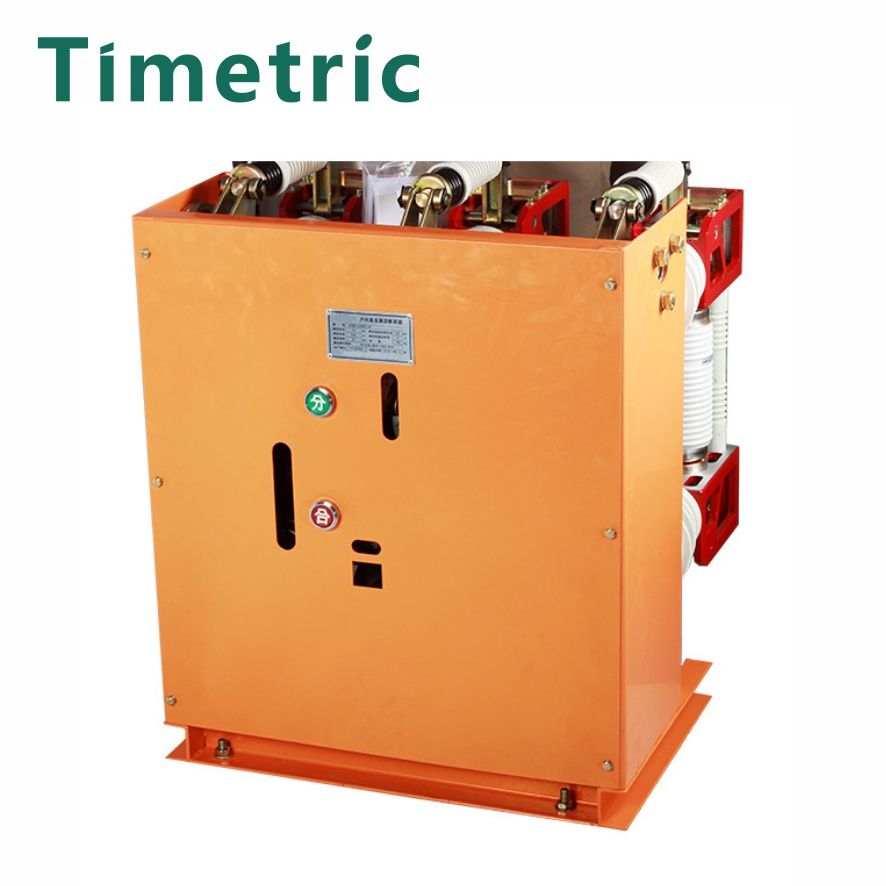

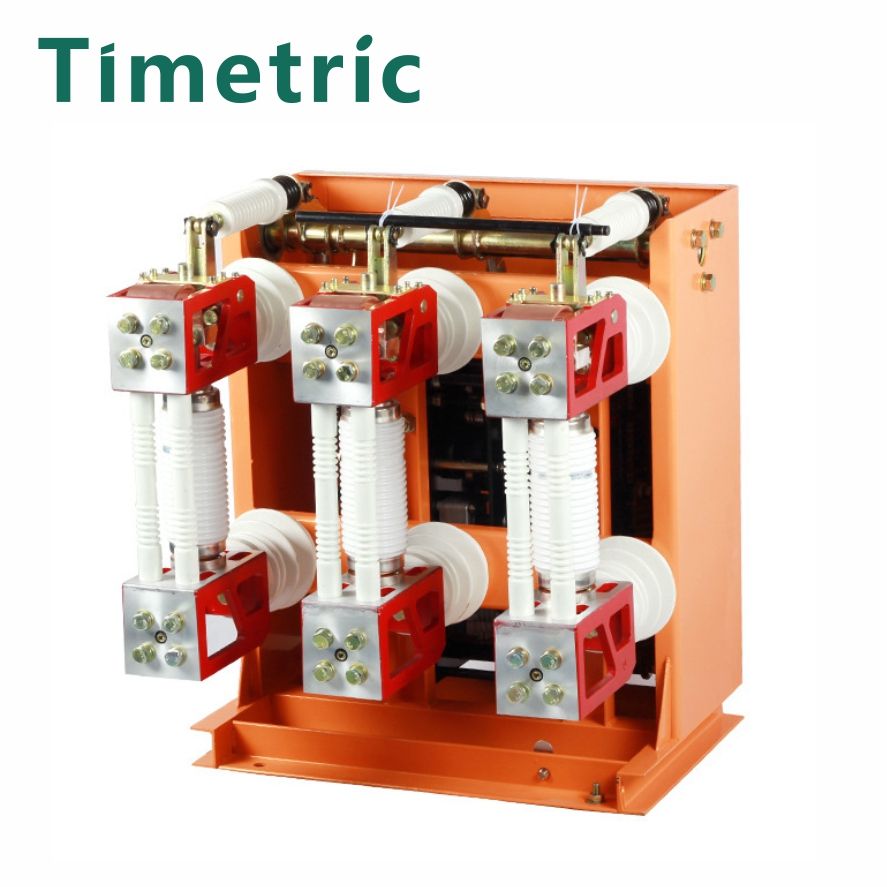

บทนำเบรกเกอร์วงจรจับเวลา 24kv

เพื่อให้เป็นไปตามข้อกำหนดของพารามิเตอร์เชิงกลในห้องดับไฟอาร์คของเบรกเกอร์ 24kv ให้แน่ใจว่าคุณสมบัติทางไฟฟ้าและทางกลของเบรกเกอร์ 24kv และมั่นใจในความน่าเชื่อถือของการทำงาน เบรกเกอร์ 24kv ต้องมีลักษณะทางกลที่มั่นคงและดี ลักษณะทางกลหลักแสดงอยู่ในตารางด้านบน นอกจากนี้ยังมีตัวอย่างข้อกำหนดทางเทคนิคของเบรกเกอร์ 24kv สามประเภท 4. อิทธิพลของลักษณะทางกลต่อประสิทธิภาพของผลิตภัณฑ์ คุณภาพของลักษณะทางกลของผลิตภัณฑ์มีความสัมพันธ์ที่สำคัญกับประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์ และส่งผลต่อความน่าเชื่อถือของการทำงานของผลิตภัณฑ์ ในการวัดประสิทธิภาพของ 24kv Circuit Breaker ประสิทธิภาพของ 24kv Circuit Breaker นั้นมีความสำคัญ แต่ลักษณะทางกลก็มีบทบาทชี้ขาดเช่นกัน

พารามิเตอร์ตัวตัดวงจรแบบจับเวลา 24kv (ข้อมูลจำเพาะ)

Timetric 24kv Circuit Breaker เปิดจาก

ระยะเปิดของหน้าสัมผัสส่วนใหญ่ขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและทนต่อข้อกำหนดด้านแรงดันไฟฟ้าของเบรกเกอร์สุญญากาศ โดยทั่วไป ระยะเปิดของหน้าสัมผัสควรเล็กลงเมื่อแรงดันไฟฟ้าต่ำ อย่างไรก็ตาม ระยะเปิดที่น้อยเกินไปจะส่งผลต่อความสามารถในการทำลายและระดับแรงดัน แม้ว่าระยะเปิดจะใหญ่เกินไป แต่ก็สามารถปรับปรุงระดับแรงดันได้ แต่จะลดอายุการใช้งานของเครื่องสูบลมในห้องดับเพลิงอาร์คสุญญากาศ การออกแบบโดยทั่วไปเพื่อตอบสนองความต้องการของแรงดันเท่าที่เป็นไปได้เพื่อเลือกระยะเปิดที่เล็กลง เบรกเกอร์สูญญากาศ 10kV มักจะอยู่ระหว่าง 8 ~ 12mm, 35kV อยู่ระหว่าง 30 ~ 40mm

ติดต่อกดดัน

เมื่อไม่มีแรงภายนอก หน้าสัมผัสเคลื่อนที่จะสร้างแรงปิดเพื่อปิดโพรงภายในด้วยการสัมผัสคงที่ภายใต้การกระทำของความดันบรรยากาศ ซึ่งเรียกว่าแรงปิดตัวเอง และขนาดของมันขึ้นอยู่กับเส้นผ่านศูนย์กลางพอร์ตของเบลโลว์ . เมื่อห้องดับไฟอาร์กทำงาน แรงจะน้อยเกินไปเพื่อให้แน่ใจว่ามีการสัมผัสทางไฟฟ้าที่ดีระหว่างการสัมผัสแบบสถิตและแบบสถิต ดังนั้นจึงต้องใช้แรงดันภายนอก ผลรวมของแรงดันที่ใช้กับแรงปิดตัวเองเรียกว่าแรงดันสัมผัสของหน้าสัมผัส ติดต่อนี้

Timetric 24kv Circuit Breaker แรงดันมีผลหลายอย่าง:

(1) ตรวจสอบการสัมผัสที่ดีระหว่างการสัมผัสแบบไดนามิกและแบบคงที่ และทำให้ความต้านทานการสัมผัสน้อยกว่าค่าที่ระบุ

(2) เป็นไปตามข้อกำหนดเสถียรภาพไดนามิกของสถานะลัดวงจรที่กำหนด แรงดันสัมผัสควรมากกว่าแรงผลักระหว่างหน้าสัมผัสในสถานะลัดวงจรที่กำหนด เพื่อให้แน่ใจว่าปิดสนิทและไม่มีความเสียหายในสถานะนี้

(3) ยับยั้งการตีกลับปิด หน้าสัมผัสสามารถบัฟเฟอร์ได้เมื่อการชนปิดลง พลังงานจลน์ของการชนสามารถเปลี่ยนเป็นพลังงานศักย์ยืดหยุ่นได้ และยับยั้งการกระดอนของหน้าสัมผัสได้

(4) ให้แรงเร่งสำหรับเบรก เมื่อแรงดันหน้าสัมผัสสูง หน้าสัมผัสที่เคลื่อนที่จะได้รับแรงเปิดที่มากขึ้น ซึ่งง่ายต่อการแตกหักและจะทำให้จุดเชื่อมฟิวชัน เพิ่มการเร่งความเร็วเริ่มต้นของประตู ลดเวลาการเผาไหม้ และเพิ่มความสามารถในการทำลาย แรงกดสัมผัสเป็นตัวแปรที่สำคัญมากในการออกแบบเบื้องต้นของผลิตภัณฑ์ต้องได้รับการตรวจสอบและทดสอบหลายครั้งเพื่อเลือกสิ่งที่เหมาะสม หากเลือกแรงดันสัมผัสน้อยเกินไปจะไม่สามารถตอบสนองความต้องการของด้านต่างๆ ข้างต้นได้ แต่แรงดันสัมผัสมากเกินไป ในแง่หนึ่งจำเป็นต้องเพิ่มการดำเนินการปิด นอกเหนือจากห้องดับไฟส่วนโค้งและความต้องการความแข็งแรงเชิงกลของเครื่องจักรยังต้องปรับปรุง ไม่ประหยัดทางเทคนิค
