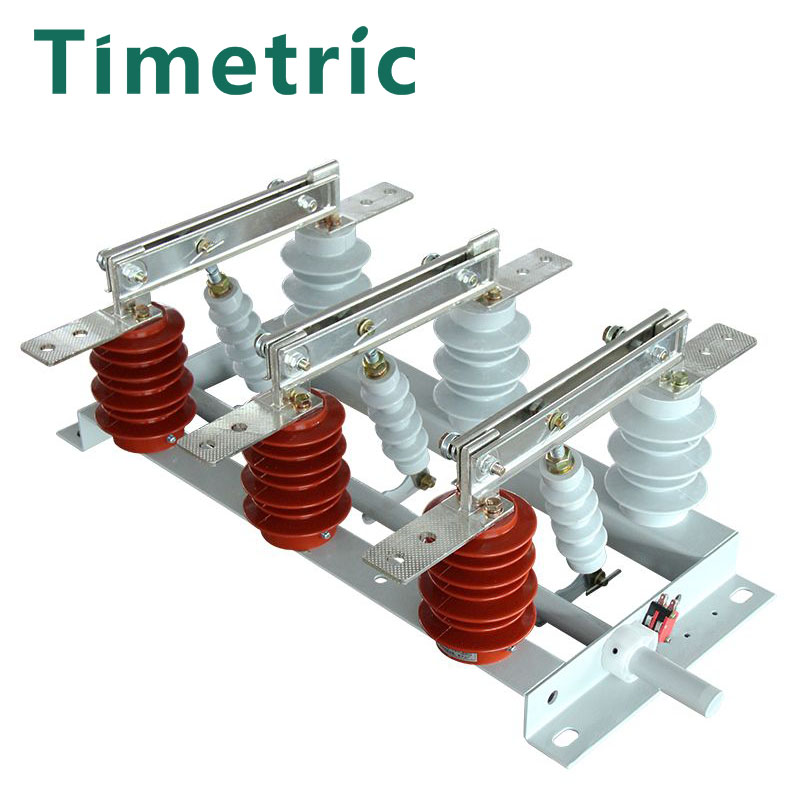

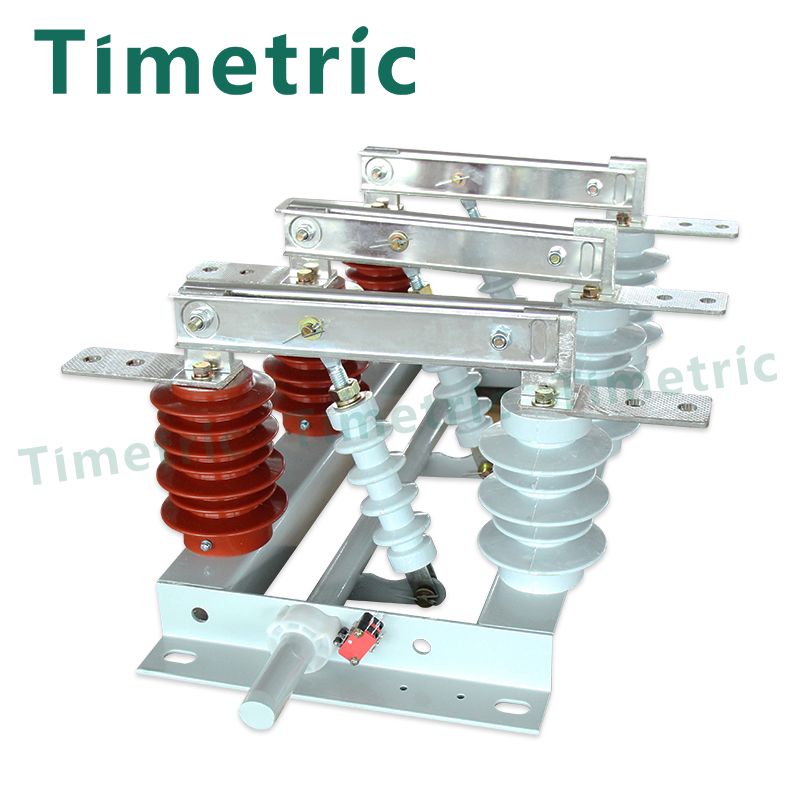

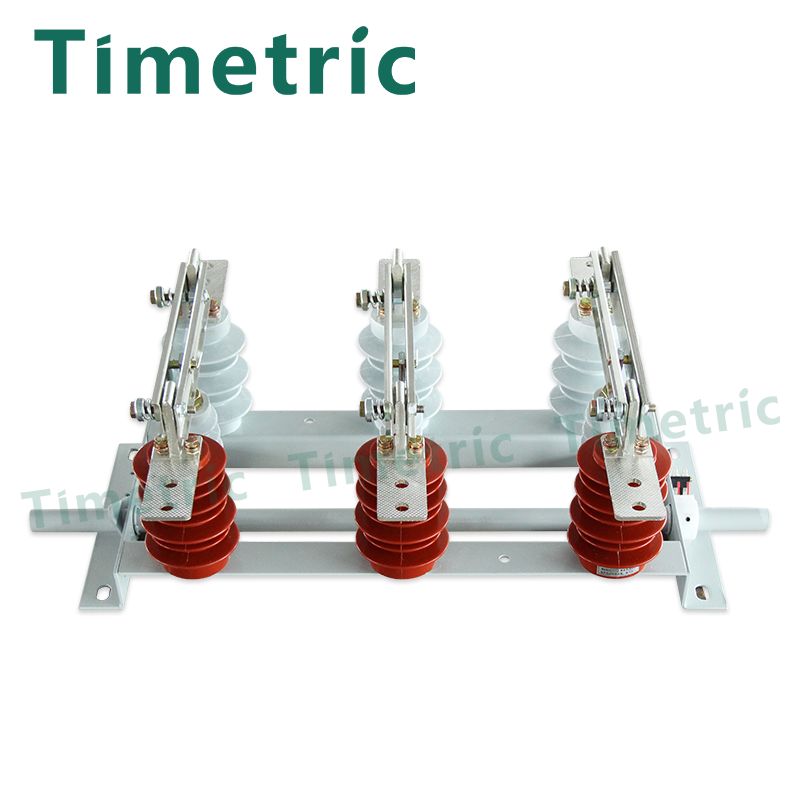

สวิตช์ที่ต่อสายดิน

สวิตช์สวิตช์ Timmetric

สวิตช์สายดินแรงดันไฟฟ้าสูงเป็นอุปกรณ์สลับที่สำคัญในระบบไฟฟ้าและระบบไฟฟ้าสถานีย่อยซึ่งจำเป็นต้องใช้ร่วมกับเบรกเกอร์วงจรแรงดันสูง สวิตช์แยกเหมาะสำหรับอุปกรณ์ในร่มที่มี AC 50Hz สามเฟสและแรงดันไฟฟ้า 12kV สำหรับการเปิดปิดหรือสลับสายของอุปกรณ์แรงดันสูงภายใต้โหลดและแรงดันไฟฟ้า ฟังก์ชั่นหลักของมันคือ: เพื่อให้แน่ใจว่าความปลอดภัยของเครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าแรงสูงในงานบำรุงรักษามีบทบาทของการแยกแรงดันไฟฟ้าไม่สามารถใช้และตัดออกได้กระแสโหลดอินพุตและกระแสไฟฟ้าลัดวงจรเท่านั้น หารด้วยสถานที่ติดตั้งในร่มและกลางแจ้งตามจำนวนเสาฉนวนเสาเดี่ยวเสาสองเสาและเสาสามเสาอุปกรณ์เสริมสำหรับแต่ละระดับแรงดันไฟฟ้า

ประสิทธิภาพทางเทคนิคสวิตช์ต่อสายดิน

สวิตช์แยกไม่มีอุปกรณ์ดับ ARC ไม่สามารถทำงานได้ด้วยการโหลด

สำหรับสวิตช์แยก 10kV ภายใต้สภาวะปกติจะช่วยให้ช่วงการทำงานคือ:

1, หารหม้อแปลงแรงดันไฟฟ้ารวมและสายฟ้า

2. หารและปิดกระแสการชาร์จของบาร์บัส

3 กระแสการกระตุ้นแบบรวมกันไม่เกิน 2A ไม่มีการโหลดหม้อแปลงและกระแสตัวเก็บประจุไม่เกิน 5A No-Load Line

หม้อแปลงเก่าในปี 1950 และ 1960 มีแอมป์ขนาดใหญ่ที่ไม่มีโหลดดังนั้นจึงได้รับการกำหนดในเวลานั้นว่าสวิตช์แยกประเภทกลางแจ้งสามารถปิดกระแสที่ไม่มีโหลดของหม้อแปลงต่ำกว่า 560kVA ในขณะที่สวิตช์แยกประเภทในร่มสามารถปิดกระแสไฟฟ้าที่ไม่โหลด ต่อมาซีรีย์ S7 และ S9 ซีรี่ส์ของหม้อแปลงไม่มีโหลดมากกว่าหม้อแปลงเก่ามีการลดลงอย่างมีนัยสำคัญ แต่ไม่มีกฎระเบียบใหม่เกี่ยวกับการทำงานของสวิทช์การทำงานของหม้อแปลงไม่มีโหลดที่ไม่มีการโหลดช่วงขีด จำกัด ที่ชัดเจนดังนั้นจึงสามารถพิจารณาได้มากกว่า 2A; สำหรับกระแส capacitive ของ 5A การอ้างอิงเฉพาะมีดังนี้: สวิตช์แยกกลางแจ้งสามารถแบ่งออกเป็นกระแสไม่โหลดของเส้นค่าใช้จ่ายที่มีความยาวไม่เกิน 10 กม. สำหรับสายเคเบิลที่ไม่มีโหลดกระแสความจุของมันมีขนาดใหญ่กว่าสายเหนือศีรษะที่มีความยาวเท่ากันและได้รับผลกระทบจากจำนวนแกนและส่วนของสายเคเบิลดังนั้นจึงยากที่จะใช้ความยาวเพื่อ จำกัด

สภาพแวดล้อมการต่อสายดิน

1. ระดับความสูง: ไม่เกิน 1,000 เมตร;

2. อุณหภูมิอากาศโดยรอบ: -30 +40;

3. ความชื้นสัมพัทธ์ของสภาพแวดล้อมโดยรอบ: ค่าเฉลี่ยรายวันไม่เกิน 95%;

4. ค่าเฉลี่ยรายเดือนไม่เกิน 90% ความเข้มของแผ่นดินไหวไม่เกิน 8 ขนาด

5. สถานที่ที่ปลอดภัย: ไม่มีไฟไหม้, ไวไฟ, ระเบิด, มลพิษร้ายแรง, การกัดกร่อนทางเคมีและสถานที่การสั่นสะเทือนที่รุนแรง

รายละเอียดสวิตช์ของแผ่นดิน
