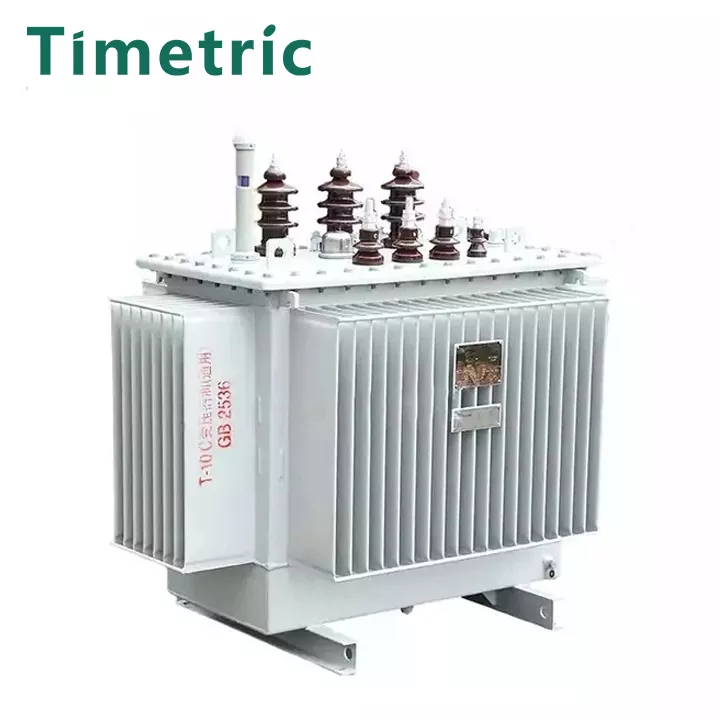

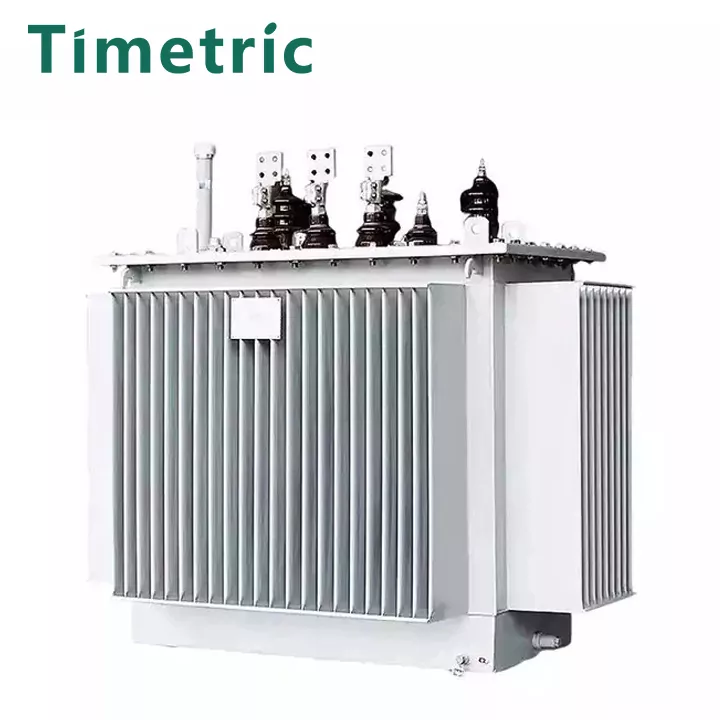

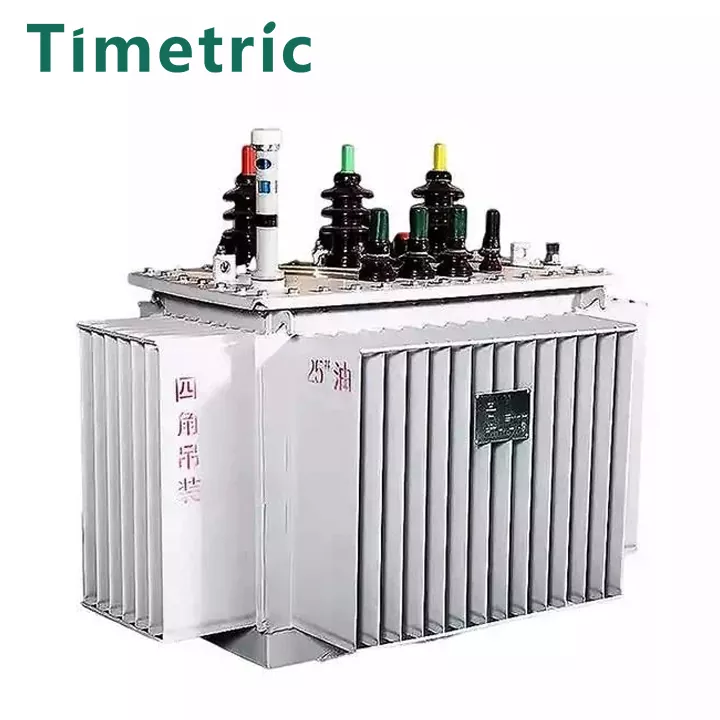

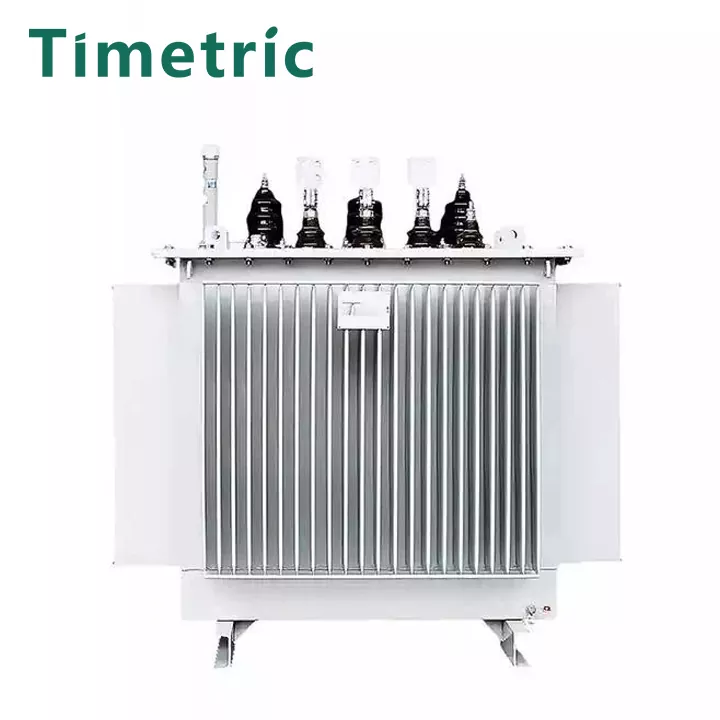

น้ำมัน 10kV แช่หม้อแปลงไฟฟ้า

Timpetric Electric 10kV น้ำมันหม้อแปลงไฟฟ้าแบบแช่กำลังเป็นหนึ่งในอุปกรณ์สำคัญในระบบจ่ายไฟและระบบการจัดจำหน่ายขององค์กรอุตสาหกรรมและเหมืองแร่และอาคารพลเรือน ลดแรงดันไฟฟ้าเครือข่าย 10 (6) KV หรือ 35 kV ไปยังแรงดันไฟฟ้าบัส 230/400V ที่ใช้โดยผู้ใช้ ผลิตภัณฑ์ประเภทนี้เหมาะสำหรับ AC 50 (60) Hz, ความจุสูงสุดสามเฟส 2500kVa (ความจุสูงสุดเฟสเดียว 833kVA, หม้อแปลงเฟสเดี่ยวโดยทั่วไปไม่แนะนำให้ใช้ในทุกวัน 30 ℃อุณหภูมิเฉลี่ยสูงสุดต่อปีคือ 20 ℃ความชื้นสัมพัทธ์ไม่เกิน 90% (อุณหภูมิแวดล้อม 25 ℃) และระดับความสูงไม่เกิน 1,000 เมตร หากไม่เป็นไปตามเงื่อนไขการใช้งานข้างต้นควรปรับให้เหมาะสมตามบทบัญญัติที่เกี่ยวข้องของ GB6450-86

มันสามารถแบ่งออกเป็นหม้อแปลงสามเฟสและหม้อแปลงเฟสเดี่ยว ในระบบพลังงานสามเฟสโดยทั่วไปจะใช้หม้อแปลงสามเฟส เมื่อความจุมีขนาดใหญ่เกินไปและถูก จำกัด ด้วยเงื่อนไขการขนส่งหม้อแปลงเฟสเดี่ยวสามตัวยังสามารถใช้ในการสร้างกลุ่มหม้อแปลงในระบบพลังงานสามเฟส

ความแตกต่างที่คดเคี้ยว:

มันสามารถแบ่งออกเป็นหม้อแปลงสองไขมันและหม้อแปลงสามไขมัน หม้อแปลงทั่วไปคือหม้อแปลงสองไขลานนั่นคือมีสองขดลวดบนแกนเหล็กหนึ่งคือคดเคี้ยวหลักและอีกอันคือม้วนทุติยภูมิ หม้อแปลงสามไขลานเป็นหม้อแปลงที่มีความจุมากขึ้น (สูงกว่า 5600 kVA) และใช้เพื่อเชื่อมต่อสายส่งแรงดันไฟฟ้าที่แตกต่างกันสามสาย ในกรณีพิเศษมีการใช้หม้อแปลง Satons ที่มีขดลวดมากขึ้น

ตารางพารามิเตอร์

สภาพแวดล้อมการทำงาน：

ตารางเวลาไฟฟ้า:

ภายใต้สภาวะปกติสามารถเลือกหม้อแปลงไฟฟ้าที่ใช้น้ำมันหรือหม้อแปลงชนิดแห้งได้เช่นองค์กรอุตสาหกรรมและเหมืองแร่, สถานีย่อยอิสระทางการเกษตรหรือสถานีย่อยที่แนบมา, สถานีย่อยอิสระชุมชน ฯลฯ

สภาพแวดล้อมอุณหภูมิ

①ความมั่นคงระยะยาวที่ 220 ℃

②สามารถทนต่อการทำงานระยะสั้นที่ 350 ℃

③ประสิทธิภาพการทำงานที่มั่นคงในช่วงอุณหภูมิและความชื้นที่หลากหลาย

④จะไม่ละลายไหลหรือสนับสนุนการเผาไหม้ที่ 250 ℃

⑤จะไม่ปล่อยก๊าซที่เป็นพิษหรือกัดกร่อนที่ 750 ℃

ไฟฟ้า

1) ความสามารถของหม้อแปลงการกระจายควรรวมกับความสามารถในการผลิตของอุปกรณ์ไฟฟ้าต่างๆเพื่อคำนวณโหลดที่คำนวณได้ (โดยทั่วไปไม่รวมภาระไฟ) ความจุที่ชัดเจนชดเชยเป็นพื้นฐานสำหรับการเลือกความสามารถและจำนวนหม้อแปลง อัตราการโหลดของหม้อแปลงทั่วไปอยู่ที่ประมาณ 85% วิธีนี้ค่อนข้างง่ายและสามารถใช้ในการประเมินความสามารถ

2) GB/T17468-1998 "แนวทางสำหรับการเลือกหม้อแปลงไฟฟ้า" แนะนำว่าความสามารถในการกระจายหม้อแปลงควรถูกกำหนดตามแนวทางโหลด GB/T15164-94 "สำหรับการโหลดพลังงานที่ใช้พลังงานจากน้ำมันหรือ GB/T17211 แนวทางสองแนวทางข้างต้นจัดเตรียมโปรแกรมคอมพิวเตอร์และไดอะแกรมการโหลดรอบปกติเพื่อกำหนดความสามารถของหม้อแปลงการกระจาย

คุณสมบัติและข้อดีของหม้อแปลง

คุณสมบัติและประโยชน์:

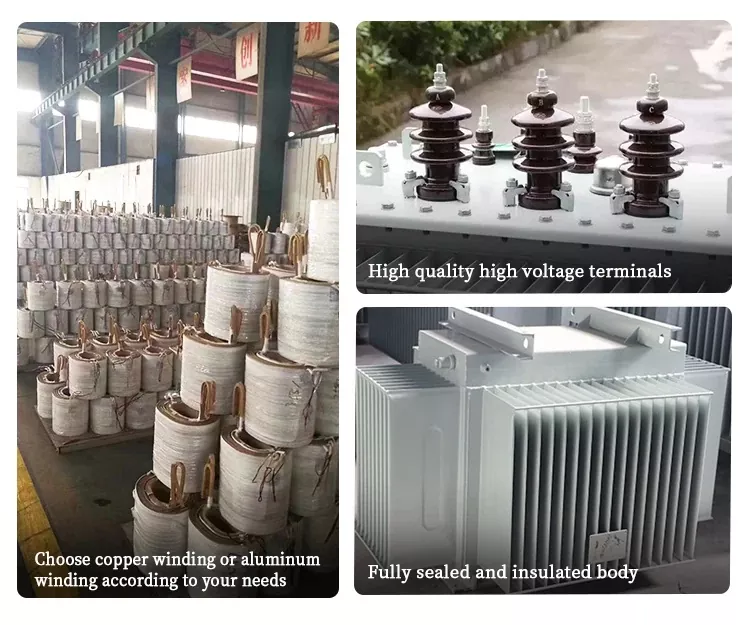

. น้ำมัน 10kV แช่การกระจายพลังงานหม้อแปลงขดลวดแรงดันไฟฟ้าต่ำโดยทั่วไปจะใช้โครงสร้างทรงกระบอกที่มีฟอยล์ทองแดงรอบเพลายกเว้นความจุขนาดเล็กโดยใช้ตัวนำทองแดง ขดลวดแรงดันสูงใช้โครงสร้างทรงกระบอกหลายชั้นเพื่อให้การกระจายตัวของแอมป์เทิร์นของขดลวดมีความสมดุลสนามแม่เหล็กรั่วไหลมีขนาดเล็กความแข็งแรงเชิงกลสูงและความต้านทานการลัดวงจรมีความแข็งแรง

ข. แกนกลางและคดเคี้ยวมีการยึดกัน ชิ้นส่วนที่ยึดด้วยความสูงของอุปกรณ์และตะกั่วแรงดันต่ำนั้นติดตั้งถั่วต่อต้านการหนีบด้วยตัวเอง โครงสร้างหลักที่ไม่แขวนอยู่นั้นถูกนำมาใช้ซึ่งสามารถทนต่อการสั่นสะเทือนของการขนส่ง

ค. ขดลวดและแกนกลางนั้นแห้งด้วยสุญญากาศและน้ำมันหม้อแปลงใช้การกรองน้ำมันสูญญากาศและกระบวนการฉีดน้ำมันเพื่อลดความชื้นภายในหม้อแปลง

d. ถังน้ำมันใช้แผ่นลูกฟูกซึ่งมีฟังก์ชั่นการหายใจเพื่อชดเชยการเปลี่ยนแปลงปริมาตรของน้ำมันที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ ดังนั้นผลิตภัณฑ์นี้ไม่มีตู้เก็บน้ำมันซึ่งช่วยลดความสูงของหม้อแปลง

ก. เนื่องจากแผ่นลูกฟูกแทนที่ตู้เก็บน้ำมันน้ำมันหม้อแปลงจะถูกแยกออกจากโลกภายนอกซึ่งป้องกันไม่ให้เข้าออกซิเจนและความชื้นและทำให้ประสิทธิภาพของฉนวนลดลง

f. จากจุดประสิทธิภาพห้าจุดข้างต้นจะทำให้มั่นใจได้ว่าหม้อแปลงไฟฟ้าที่ใช้น้ำมันไม่จำเป็นต้องเปลี่ยนน้ำมันในระหว่างการทำงานปกติซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาของหม้อแปลงและยืดอายุการใช้งานของหม้อแปลง

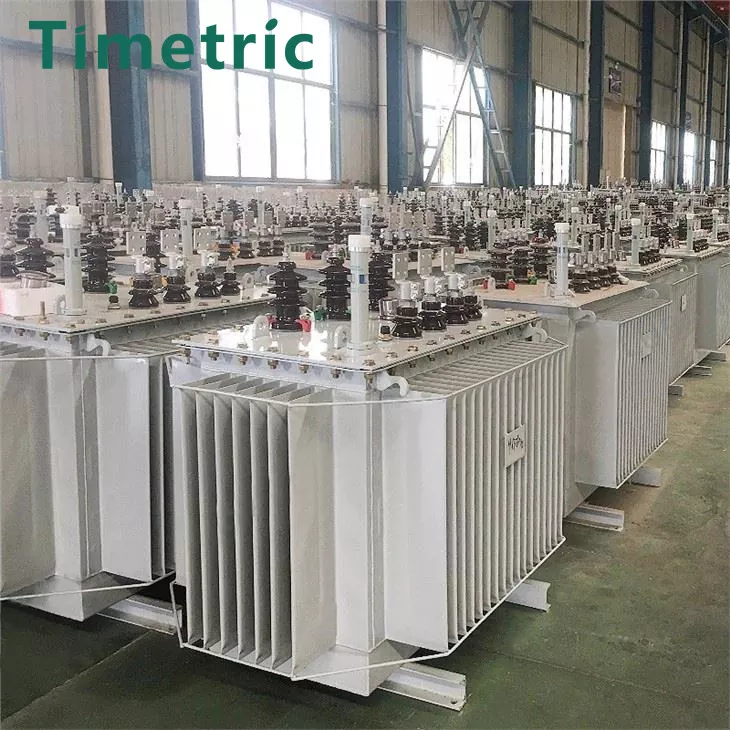

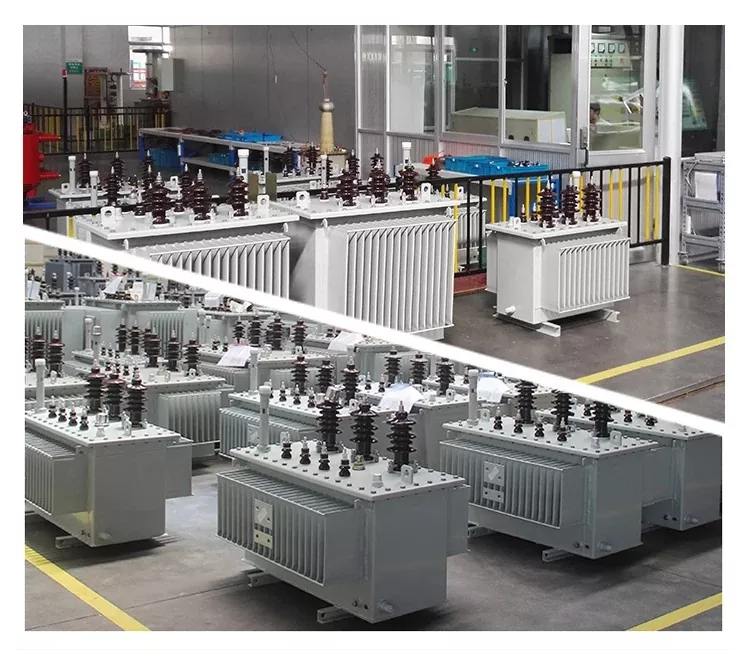

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถจัดหาหม้อแปลงการกระจายพลังงานแบบอิงของน้ำมัน 10kV ที่กำหนดเองได้หรือไม่?

แน่นอนโปรดให้ข้อกำหนดทั้งหมดของหม้อแปลงไฟฟ้าที่ใช้น้ำมันมากที่สุดเช่น: แรงดันไฟฟ้าความจุอัตราส่วนแรงดันไฟฟ้าความถี่ช่วงแอปพลิเคชันผลิตภัณฑ์วิธีการระบายความร้อน ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

ภายใต้สถานการณ์ปกติเรายอมรับการสอบถามลูกค้าสื่อสารและยืนยันพารามิเตอร์เฉพาะของหม้อแปลงไฟฟ้าที่ใช้น้ำมันและเวลาการผลิตจริงจะถูกกำหนดตามปริมาณการซื้อ

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
