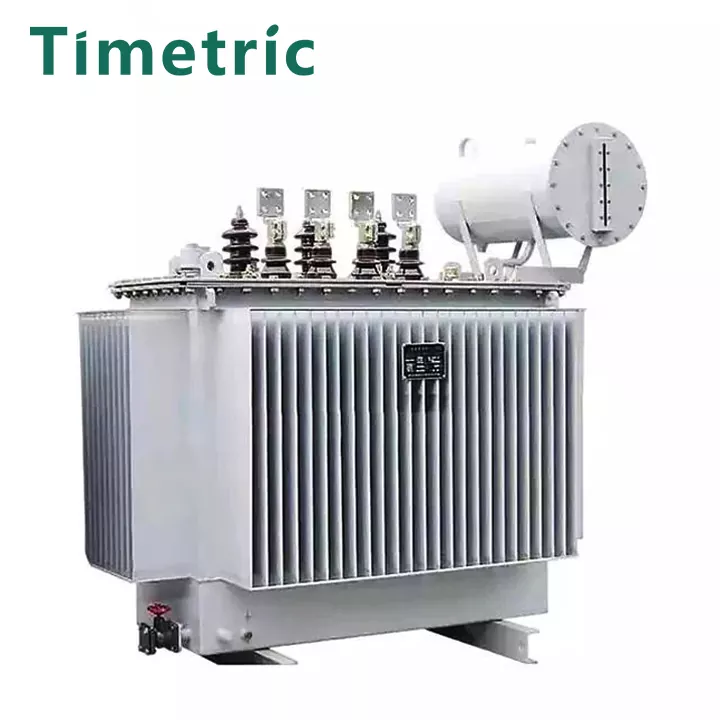

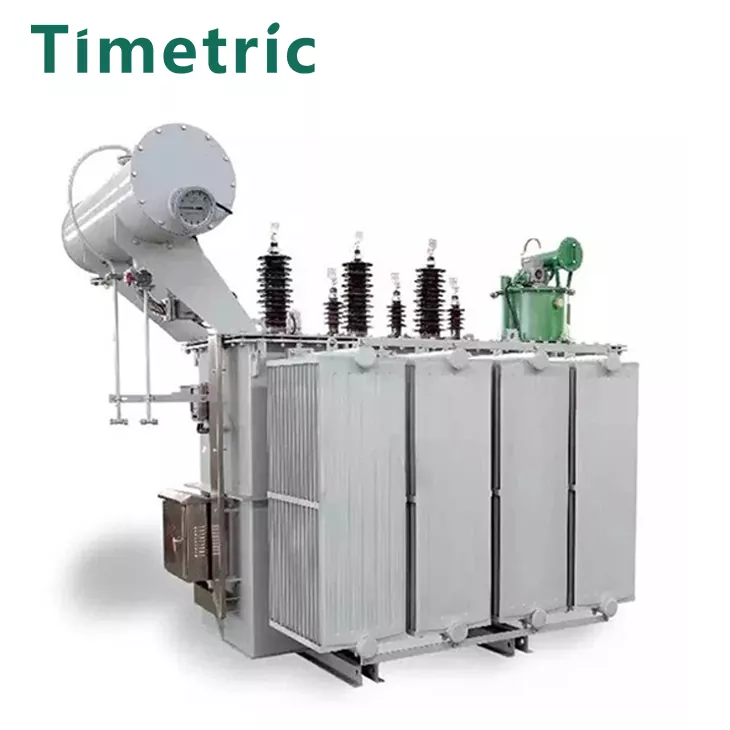

หม้อแปลงไฟฟ้าแรงดันสูง

หม้อแปลงไฟฟ้าแรงดันไฟฟ้าสูงที่ผลิตโดย Timetric Electric เป็นอุปกรณ์ที่ใช้ในการแปลงค่าที่แน่นอนของแรงดันไฟฟ้า AC (ปัจจุบัน) เป็นค่าแรงดันไฟฟ้าอื่นหรือหลาย ๆ ค่าที่แตกต่างกัน (ปัจจุบัน) ด้วยความถี่เดียวกัน เมื่อ AC ถูกส่งผ่านการคดเคี้ยวหลักจะมีการสร้างฟลักซ์แม่เหล็กสลับกัน ฟลักซ์แม่เหล็กสลับกันทำให้เกิดแรงไฟฟ้า AC ในการขดลวดทุติยภูมิผ่านการนำแม่เหล็กของแกนเหล็ก ระดับของแรงไฟฟ้าที่เหนี่ยวนำให้เกิดขึ้นรองนั้นเกี่ยวข้องกับจำนวนการหมุนของขดลวดหลักและรองนั่นคือแรงดันไฟฟ้าเป็นสัดส่วนกับจำนวนการเลี้ยว ฟังก์ชั่นหลักคือการส่งพลังงานไฟฟ้าดังนั้นความสามารถในการจัดอันดับจึงเป็นพารามิเตอร์หลัก กำลังการผลิตที่ได้รับการจัดอันดับเป็นค่าทั่วไปที่แสดงถึงพลังงาน มันเป็นลักษณะของขนาดของพลังงานไฟฟ้าที่ส่งผ่านซึ่งแสดงใน KVA หรือ MVA เมื่อแรงดันไฟฟ้าที่ถูกนำไปใช้กับหม้อแปลงมันจะถูกใช้เพื่อกำหนดกระแสไฟฟ้าที่ไม่เกินขีด จำกัด การเพิ่มขึ้นของอุณหภูมิภายใต้เงื่อนไขที่ระบุ ยิ่งหม้อแปลงไฟฟ้าประหยัดพลังงานมากขึ้นคือหม้อแปลงการกระจายแกนผสมโลหะผสมอสัณฐานซึ่งได้เปรียบมากที่สุดคือค่าการสูญเสียที่ไม่มีโหลดต่ำมาก ไม่ว่าจะเป็นการรับประกันค่าการสูญเสียที่ไม่มีโหลดในท้ายที่สุดหรือไม่นั้นเป็นปัญหาหลักที่ต้องพิจารณาในกระบวนการออกแบบทั้งหมด เมื่อจัดเรียงโครงสร้างผลิตภัณฑ์นอกเหนือจากการพิจารณาว่าแกนโลหะผสมอสัณฐานนั้นไม่ได้รับผลกระทบจากแรงภายนอกพารามิเตอร์ลักษณะของโลหะผสมอสัณฐานจะต้องถูกเลือกอย่างถูกต้องและมีเหตุผลในระหว่างการคำนวณ

พารามิเตอร์หลักทางเทคนิค

สภาพแวดล้อมการทำงาน：

TimeTric Electric แรงดันไฟฟ้าแรงดันไฟฟ้าใช้สภาพแวดล้อม:

‌1. ความต้องการอุณหภูมิ ‌: อุณหภูมิการทำงานของหม้อแปลงไฟฟ้าแรงสูงมีผลกระทบโดยตรงต่อประสิทธิภาพ โดยทั่วไปอุณหภูมิโดยรอบของหม้อแปลงควรอยู่ระหว่าง -30 ° C และ 40 ° C เกินช่วงนี้จะส่งผลต่อการทำงานปกติของหม้อแปลงโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่เย็นหรือร้อนวัสดุฉนวนและระบบทำความเย็นของหม้อแปลงอาจได้รับผลกระทบทำให้อุปกรณ์เสียหายหรือการทำงานที่ไม่เสถียร นอกจากนี้ควรสังเกตการ จำกัด อุณหภูมิของหม้อแปลงประเภทแห้ง อุณหภูมิสูงสุดที่อนุญาตของหม้อแปลงโดยใช้วัสดุฉนวน F-Class คือ 155 ° C และอุณหภูมิสูงสุดที่อนุญาตของหม้อแปลงโดยใช้วัสดุฉนวน H-Class คือ 180 ° C‌

2. ข้อกำหนดความชื้น ‌: ความชื้นรอบข้างของหม้อแปลงก็เป็นปัจจัยสำคัญเช่นกัน สภาพแวดล้อมที่มีความชื้นสูงสามารถทำให้เกิดความชื้นบนพื้นผิวและวัสดุฉนวนภายในของอุปกรณ์ได้อย่างง่ายดายซึ่งจะช่วยลดประสิทธิภาพของฉนวนและเพิ่มอัตราความล้มเหลวของอุปกรณ์ ดังนั้นความชื้นรอบข้างของหม้อแปลงควรจะถูกควบคุมต่ำกว่า 85%

3. ข้อกำหนดระดับความสูง ‌: ระดับความสูงยังส่งผลกระทบต่อการทำงานของหม้อแปลง โดยทั่วไปเมื่อความสูงเกิน 1,000 เมตรประสิทธิภาพของฉนวนจะลดลงเนื่องจากการลดลงของความดันอากาศและการออกแบบและการเลือกวัสดุของหม้อแปลงต้องปรับให้เหมาะสมเพื่อให้แน่ใจว่าการทำงานปกติ 4. ข้อกำหนดด้านคุณภาพอากาศ: คุณภาพอากาศโดยรอบของหม้อแปลงต้องดีในการหลีกเลี่ยงการกัดเซาะและมลพิษของอุปกรณ์โดยก๊าซที่เป็นอันตรายฝุ่น ฯลฯ โดยเฉพาะอย่างยิ่งในพื้นที่อุตสาหกรรมหรือสถานที่ที่มีมลพิษอย่างรุนแรงควรใช้มาตรการป้องกันที่สอดคล้องกันเพื่อให้แน่ใจว่าการทำงานของหม้อแปลง

5. ปัจจัยด้านสิ่งแวดล้อมอื่น ๆ : ควรติดตั้งหม้อแปลงในสถานที่โดยไม่มีการสั่นสะเทือนหรือการสั่นสะเทือนที่เห็นได้ชัดและไม่ควรมีก๊าซและฝุ่นละอองในสื่อที่เพียงพอที่จะกัดกร่อนโลหะและทำลายฉนวนกันความร้อน นอกจากนี้หม้อแปลงจะต้องติดตั้งด้วยการป้องกันฟ้าผ่าการป้องกันอัคคีภัยต่อต้านการโจรกรรมและมาตรการป้องกันอื่น ๆ เพื่อปกป้องอุปกรณ์และลดผลกระทบของปัจจัยภายนอก

คุณสมบัติและข้อดีของหม้อแปลง

หม้อแปลงไฟฟ้าเป็นอุปกรณ์หลักสำหรับการส่งพลังงานและการกระจายในระบบพลังงาน หม้อแปลงไฟฟ้าส่วนใหญ่จะลดแรงดันไฟฟ้าสูงของกริดพลังงานเป็นแรงดันไฟฟ้า 6,000 โวลต์ (V) หรือ 380 โวลต์ (v) ที่สามารถใช้โดยตรงในการจ่ายพลังงานไปยังอุปกรณ์ไฟฟ้า

หากมีการโอเวอร์โหลดหรือลัดวงจรภายในหม้อแปลงวัสดุฉนวนหรือน้ำมันฉนวนจะสลายตัวขยายและแม้กระทั่งแก๊สเนื่องจากอุณหภูมิสูงหรือประกายไฟไฟฟ้าทำให้เกิดแรงดันภายในของหม้อแปลงเพื่อเพิ่มขึ้นอย่างรวดเร็ว

ในระหว่างการดำเนินการควรให้ความสนใจกับการป้องกันไฟไหม้และการระเบิด:

(1) อย่าดำเนินการโอเวอร์โหลด: การดำเนินการโอเวอร์โหลดระยะยาวจะทำให้ขดลวดร้อนขึ้นฉนวนกันความร้อนจะค่อยๆอายุและทำให้เกิดการลัดวงจร

(2) ตรวจสอบคุณภาพของน้ำมันฉนวนอย่างสม่ำเสมอ: ควรทดสอบคุณภาพน้ำมันอย่างสม่ำเสมอและควรเปลี่ยนน้ำมันอย่างไม่มีเงื่อนไขในเวลาหรือควรใช้มาตรการอื่น ๆ

(3) ป้องกันฉนวนแกนหลักของหม้อแปลงจากอายุและความเสียหาย การให้ความร้อนในระยะยาวของแกนกลางทำให้เกิดความสูงของฉนวน

(4) ป้องกันไม่ให้ฉนวนกันความร้อนได้รับความเสียหายเนื่องจากการบำรุงรักษาแบบประมาท หากพบรอยขีดข่วนหรือความเสียหายพวกเขาควรได้รับการจัดการในเวลา

(5) ตรวจสอบให้แน่ใจว่าสายไฟอยู่ในการติดต่อที่ดี การติดต่อที่ไม่ดีจะทำให้เกิดความร้อนสูงเกินไปในท้องถิ่น

(6) ป้องกันการโจมตีด้วยฟ้าผ่าเนื่องจากหม้อแปลงอาจไหม้ออกมาเนื่องจากการสลายของฉนวน

(7) การป้องกันการลัดวงจร: หากมีวงจรลัดวงจรเกิดขึ้นในขดลวดหม้อแปลงหรือโหลดหม้อแปลงอาจดับลงหากระบบป้องกันล้มเหลวหรือการตั้งค่าการป้องกันมีขนาดใหญ่เกินไป ดังนั้นควรติดตั้งการป้องกันการลัดวงจรที่เชื่อถือได้

(8) การป้องกันพื้นฐานที่ดี

(9) การระบายอากาศและการระบายความร้อน: หากลวดขดลวดหม้อแปลงเป็นฉนวนกันความร้อนระดับ A ฉนวนกันความร้อนเป็นส่วนใหญ่กระดาษและเส้นด้ายฝ้าย อายุการใช้งานฉนวนจะลดลงประมาณครึ่งหนึ่งสำหรับอุณหภูมิเพิ่มขึ้น 8 ° C ทุกครั้ง หม้อแปลงทำงานที่อุณหภูมิปกติต่ำกว่า 90 ° C และมีอายุการใช้งานประมาณ 20 ปี หากอุณหภูมิสูงถึง 105 ° C ชีวิตคือ 7 ปี เมื่อหม้อแปลงกำลังทำงานควรมีการระบายอากาศที่ดีและการระบายความร้อน

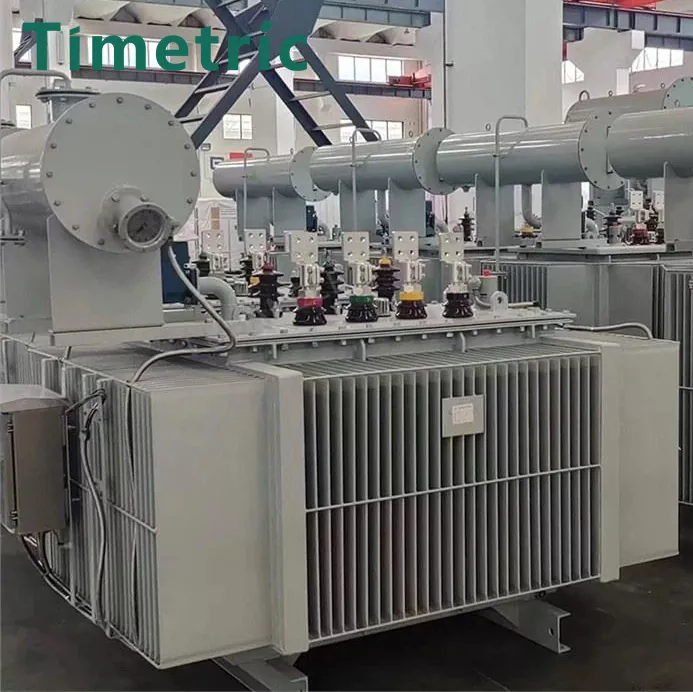

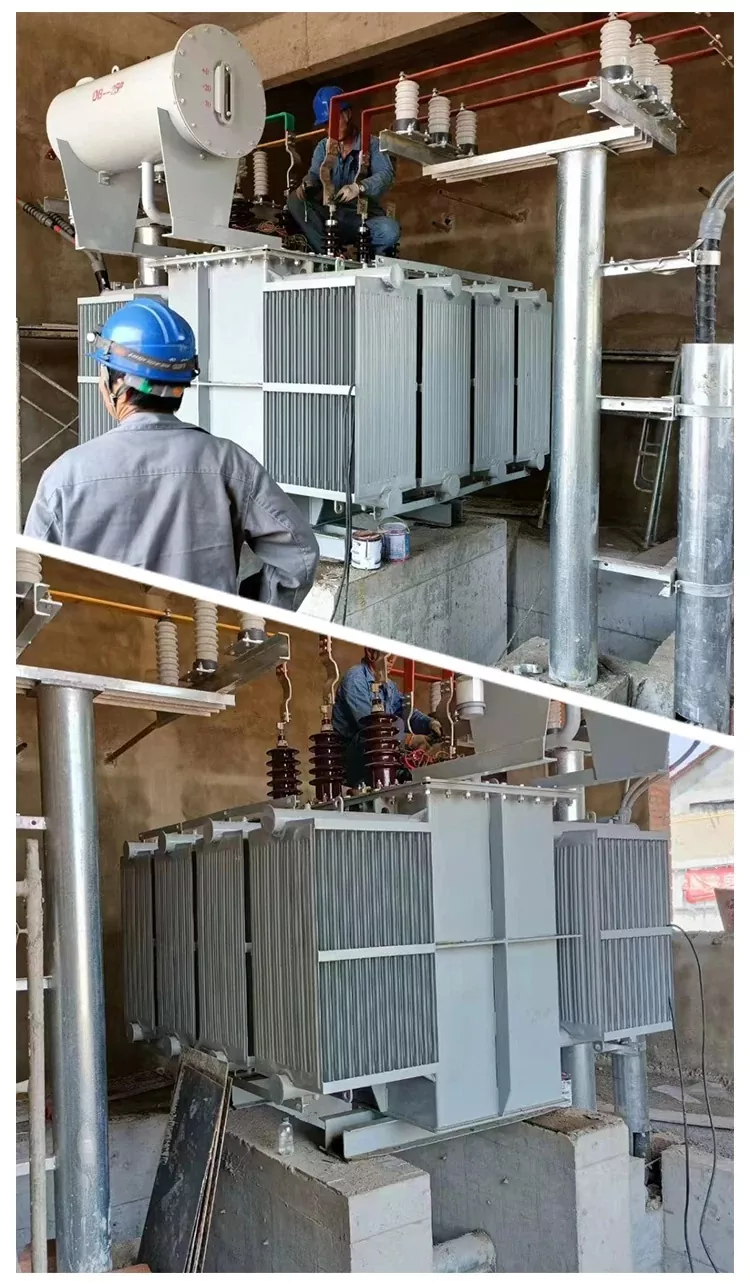

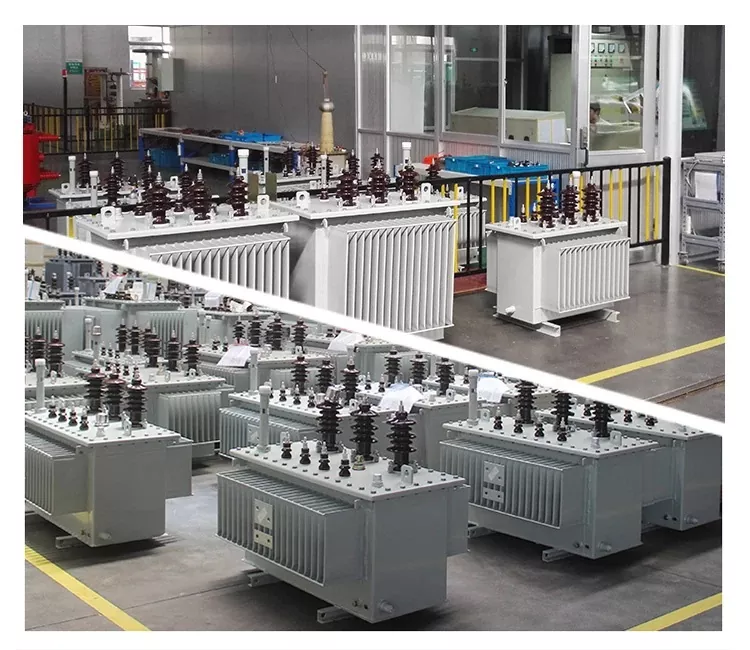

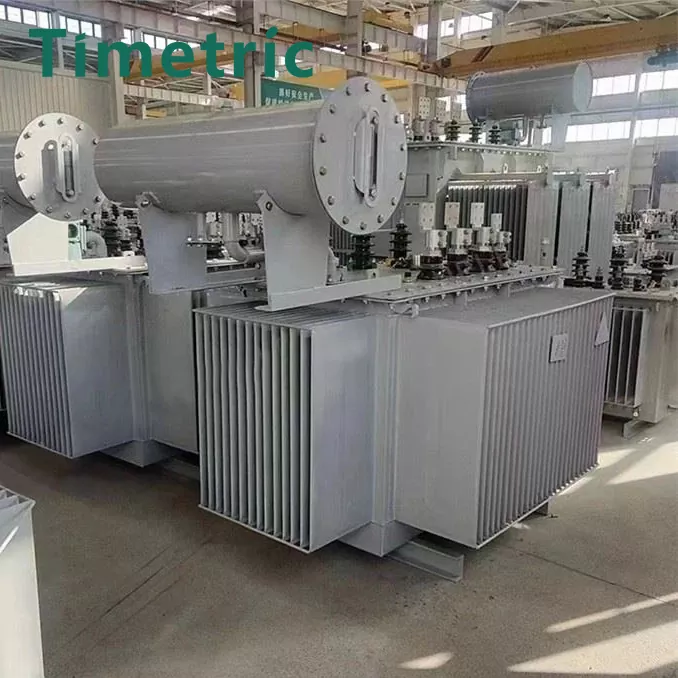

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

บริษัท ของคุณสามารถจัดหาหม้อแปลงไฟฟ้าแรงดันไฟฟ้าแรงดันสูงได้หรือไม่?

แน่นอนโปรดให้ข้อกำหนดทั้งหมดของหม้อแปลงไฟฟ้าที่ใช้น้ำมันมากที่สุดเช่น: แรงดันไฟฟ้าความจุอัตราส่วนแรงดันไฟฟ้าความถี่ช่วงแอปพลิเคชันผลิตภัณฑ์วิธีการระบายความร้อน ฯลฯ

เวลาจัดส่งที่เร็วที่สุดของคุณคืออะไร?

ภายใต้สถานการณ์ปกติเรายอมรับการสอบถามลูกค้าสื่อสารและยืนยันพารามิเตอร์เฉพาะของหม้อแปลงไฟฟ้าที่ใช้น้ำมันและเวลาการผลิตจริงจะถูกกำหนดตามปริมาณการซื้อ

บริการหลังการขายของคุณเป็นอย่างไร?

เราสนับสนุนการรับประกัน 1 ปี ใบเสนอราคาปกติไม่รวมถึงบริการหลังการขายในสถานที่ มีการสื่อสารออนไลน์และคำแนะนำฟรี
