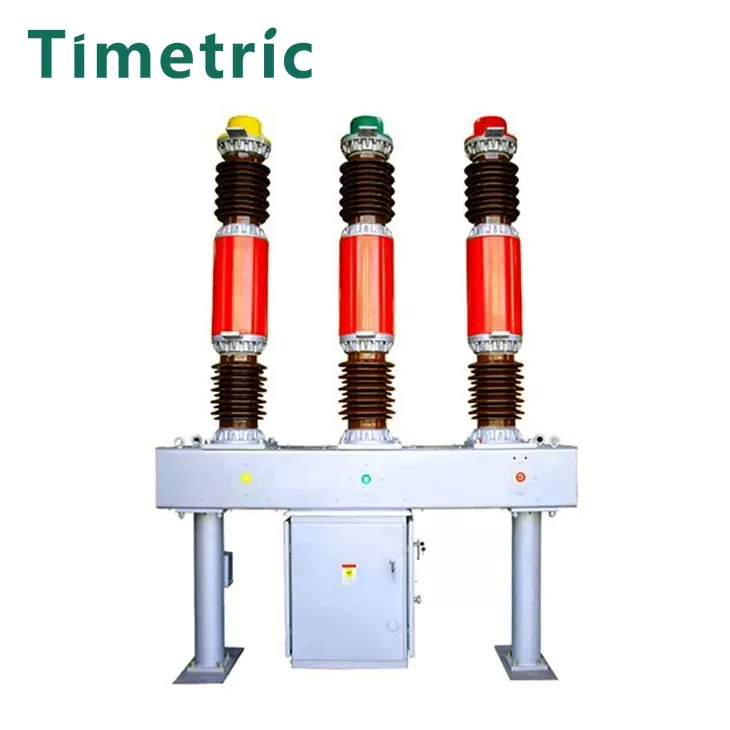

LW8-40.5AG SF6 Circuit Breaker

รายการ: LW8-40.5AG SF6 Circuit Breaker

·โครงสร้าง: แต่ละขั้วได้รับการออกแบบด้วยโครงสร้างการแตกเดียวของ Asingle-Column

·การดับ ARC: ใช้หลักการของการดับ ARC ของตัวเอง-พลังงานเพื่อประสิทธิภาพที่มีประสิทธิภาพ

·การกระตุ้น: ติดตั้ง ACT14 SPRING ACTUATOR ช่วยให้สามารถดำเนินการที่เชื่อถือได้

·การเชื่อมโยงเชิงกล: รวมการเชื่อมโยงทางกลของ Athree-phase เพื่อให้มั่นใจถึงประสิทธิภาพที่ซิงโครไนซ์ในทุกขั้นตอน

·การปฏิบัติตาม: เบรกเกอร์วงจรนี้ตรงตามข้อกำหนดของมาตรฐาน GB1984 AndieC62271-100 สำหรับอุปกรณ์แรงดันไฟฟ้าสูง

คำอธิบายรุ่น

พารามิเตอร์หลักทางเทคนิค

โครงสร้างและขนาดการติดตั้ง

สภาพแวดล้อมการทำงาน：

รายการ: LW8A-40.5 SF6 Circuit Breaker

อุณหภูมิแวดล้อม:

ขีด จำกัด บน: +40 ° C

ขีด จำกัด ล่าง: -30 ° C

ระดับความสูง:

≤2000เมตรจากระดับน้ำทะเล

หากติดตั้งที่ระดับความสูงที่สูงขึ้นการปรับระดับฉนวนอาจจำเป็น

แรงดันลม:

≤700 PA (เทียบเท่ากับความเร็วลมสูงถึง 34 m/s)

เงื่อนไขแผ่นดินไหว:

เบรกเกอร์ได้รับการออกแบบมาเพื่อทนต่อความเข้มของอัพถึง 8 องศา

ระดับการปนเปื้อน:

คลาส I แสดงว่าเหมาะสำหรับระดับมลพิษต่อสิ่งแวดล้อมปกติ

ความผันผวนของอุณหภูมิ:

ความแตกต่างของอุณหภูมิสูงสุดรายวัน: ไม่เกิน 25 ° C

สาเหตุที่เป็นไปได้ของความล้มเหลวของวงจรไฟฟ้า

รายการ: LW8A-40.5 SF6 Circuit Breaker

1. ค่าไฟในฉนวนแก๊ส SF6

·การรั่วไหลของก๊าซ SF6: SF6 (ซัลเฟอร์เฮกซาฟลูออไรด์) ใช้เพื่อป้องกันหน้าสัมผัสเบรกเกอร์ การรั่วไหลหรือการเสื่อมสภาพของก๊าซสามารถลดคุณสมบัติของฉนวนได้ซึ่งนำไปสู่การสลายตัวของประสิทธิภาพและความล้มเหลวที่อาจเกิดขึ้นในการขัดจังหวะกระแสความผิดพลาด

·ความดันก๊าซที่ไม่เพียงพอ: ความดันก๊าซต่ำอาจทำให้เกิดการทำงานของเบรกเกอร์ที่ไม่เหมาะสมเนื่องจากก๊าซ SF6 เป็นส่วนสำคัญในการดับอาร์คในระหว่างความผิดพลาด

2. ความล้มเหลวของกลไก

·กลไกการทำงานของสปริงผิดปกติ: เบรกเกอร์ทำงานผ่านกลไกสปริงซึ่งเก็บพลังงานสำหรับการเปิดและปิด ความผิดปกติในฤดูใบไม้ผลิหรือกลไกแอคทูเอเตอร์สามารถป้องกันการทำงานที่เหมาะสมนำไปสู่ความล้มเหลวในการเปิดหรือปิดเบรกเกอร์

·ติดต่อการสึกหรอหรือความเสียหาย: เมื่อเวลาผ่านไปหน้าสัมผัสของเบรกเกอร์สามารถสึกหรอได้รับหลุมหรือประสบความเสียหายทางกลไกความสามารถในการสร้างหรือทำลายวงจรตามต้องการ

3. ความผิดพลาดทางไฟฟ้า

·วงจรลัดวงจรหรือลัดวงจร: การโอเวอร์โหลดหรือลัดวงจรนอกเหนือจากความสามารถในการขัดจังหวะของเบรกเกอร์อาจทำให้เกิดความร้อนสูงเกินไปหรือสร้างความเสียหายต่อส่วนประกอบภายในของเบรกเกอร์

·การตั้งค่าการเดินทางที่ไม่ถูกต้อง: หากการตั้งค่าการเดินทางถูกกำหนดค่าผิดพลาดหรือรีเลย์ป้องกันไม่สามารถทำงานได้อย่างถูกต้องเบรกเกอร์อาจไม่เดินทางในกรณีที่เกิดกระแสเกินหรือผิด

4. ความผิดพลาด

ความล้มเหลวในการดับอาร์ค: เบรกเกอร์วงจร SF6 ขึ้นอยู่กับคุณสมบัติการดับอาร์คของก๊าซ SF6 หากเบรกเกอร์ล้มเหลวในการดับอาร์คไฟฟ้าอย่างถูกต้อง (เนื่องจากปัญหาแรงดันก๊าซหรือการปนเปื้อน) สิ่งนี้สามารถนำไปสู่ส่วนโค้งถาวรทำลายเบรกเกอร์และอุปกรณ์โดยรอบ

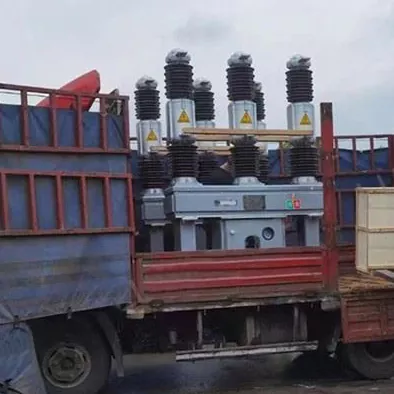

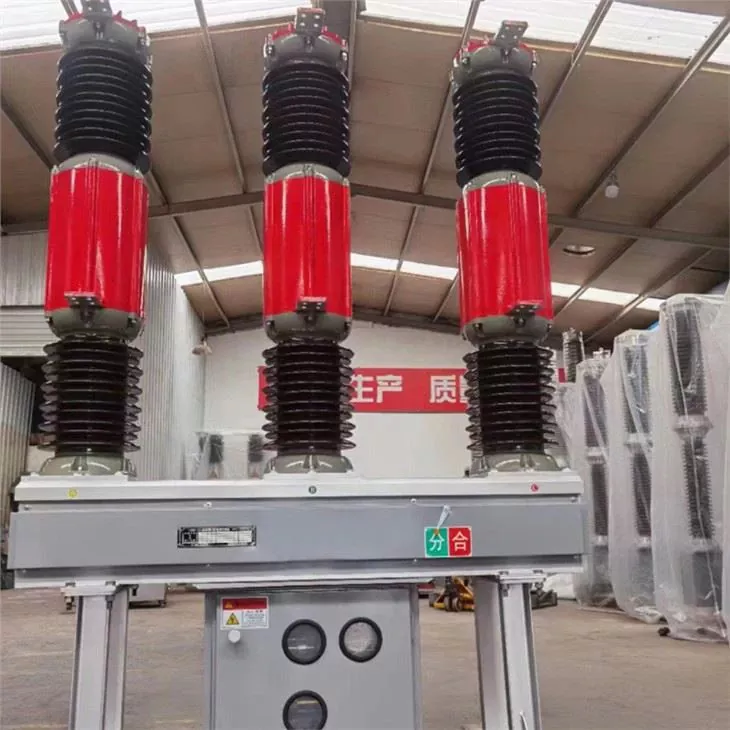

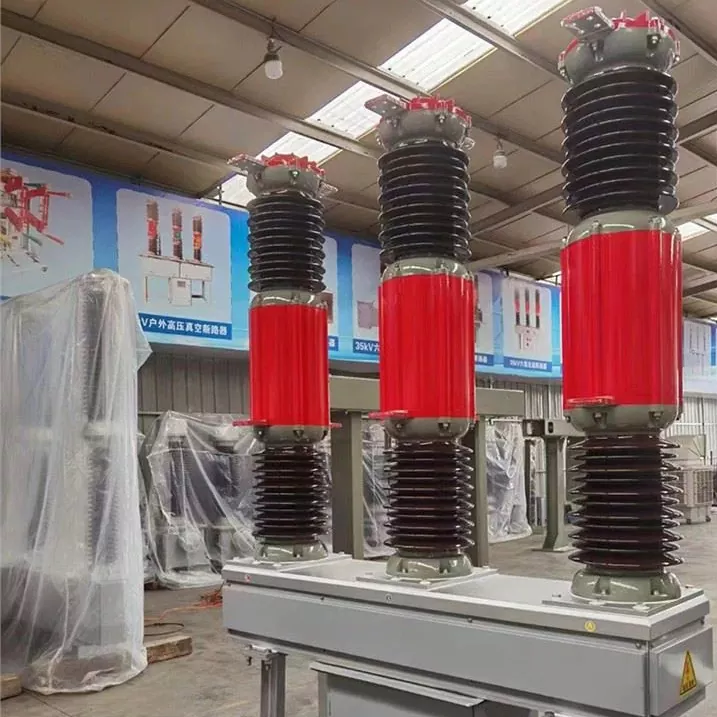

ผลิตภัณฑ์ช็อตจริง

คำถามที่พบบ่อย

รายการ: LW8A-40.5 SF6 Circuit Breaker

1. LW8A-40.5 SF6 Circuit Breaker คืออะไร?

คำตอบ: เบรกเกอร์วงจร LW8A-40.5 SF6 เป็นเบรกเกอร์วงจรแรงดันสูงที่ได้รับการจัดอันดับสำหรับ 40.5 kV ซึ่งโดยทั่วไปจะใช้ในสถานีย่อยไฟฟ้าและระบบพลังงาน มันใช้ประโยชน์จากก๊าซ SF6 เพื่อการป้องกันและจุดประสงค์ในการป้องกันการโค้งเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีแรงดันไฟฟ้าสูง

2. คุณสมบัติหลักของ LW8A-40.5 SF6 Circuit Breaker คืออะไร?

คำตอบ:

คะแนนแรงดันไฟฟ้า: 40.5 kV

ฉนวนแก๊ส SF6 และการดับอาร์ค

ความสามารถในการแตกหักสูงเหมาะสำหรับการขัดจังหวะกระแสความผิดพลาด

กลไกการทำงานที่รวดเร็วสำหรับการกวาดล้างข้อผิดพลาดอย่างรวดเร็ว

เหมาะสำหรับการใช้งานกลางแจ้งและในร่ม

การออกแบบขนาดกะทัดรัดเพื่อการติดตั้งที่ง่าย

3. LW8A-40.5 SF6 Circuit Breaker ทำงานอย่างไร?

คำตอบ: เบรกเกอร์ทำงานโดยใช้แก๊ส SF6 เพื่อดับส่วนโค้งที่เกิดขึ้นเมื่อหน้าสัมผัสเปิดในระหว่างความผิดพลาด เมื่อตรวจพบความผิดพลาดระบบควบคุมของเบรกเกอร์จะเปิดใช้งานกลไกสปริงบังคับให้ผู้ติดต่อแยกออกจากกัน ก๊าซ SF6 ดูดซับพลังงานจากส่วนโค้งและทำให้เย็นลงเพื่อให้แน่ใจว่าวงจรถูกขัดจังหวะอย่างปลอดภัย
